Пристрій підвісного електромагнітного залізовідокремлювача

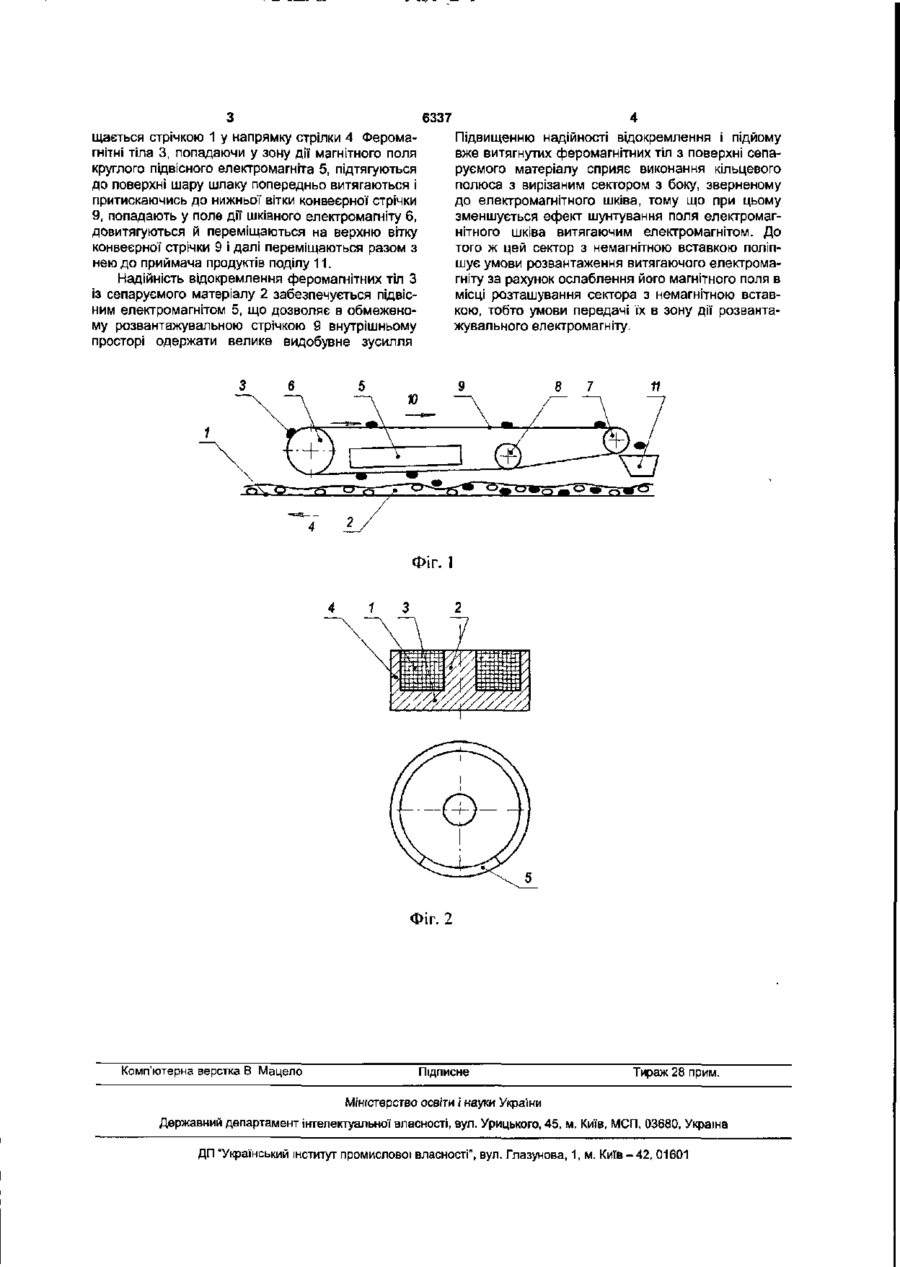

Пристрій підвісного електромагнітного залізовідокремлювача, що містить витягувальну електромагнітну систему у вигляді електромагнітної шайби, електромагнітний шків, привідний барабан та розвантажувальну нескінченну стрічку, який відрізняється тим, що витягувальна електромагнітна шайба виконана з немагнітною вставкою у зовнішньому кільцевому полюсі на боці, оберненому до електромагнітного шківа. Корисна модель відноситься до металургійної, гірничо-збагачувальної та інших галузей промисловості, може використовуватися для відокремлення феромагнітних тіл зі шлаку, формової суміші та інших сипких матеріалів. Відомий пристрій [Авторське свідоцтво СРСР №1085631 А, Кл В03С1/10, 1984, бюл. №14] є підвісний електромагнітний залізовідокремлювач, що має Ш-подібну витягаючу електромагнітну систему, встановлену між приводним та холостим барабанами, по яким рухається нескінченна розвантажувальна стрічка. Недоліком цього сепаратора є недостатнє видобувне зусилля, а також обмеженість відстані транспортування витягнутих феромагнітних предметів, що не забезпечує надійного розвантажування. Найбільш близьким по технічній суті є пристрій підвісного електромагнітного залізовідокремлювача [Авторське свідоцтво СРСР №542552, Кл В03С1/10, 1977, бюл. №2], холостий барабан якого містить феромагнітні башмаки, які встановлені між дисками і з'єднані з полюсами електромагніта Наведений пристрій приймається в якості прототипу. Недоліком прототипу є недостатнє видобувне зусилля. В основу корисної моделі поставлено задачу підвищення поділяючої здатності підвісного електромагнітного залізовідокремлювача шляхом встановлення двох електромагнітних систем, що забезпечує збільшення часу впливу на сепаруємий матеріал, тим самим збільшуючи витягаючу здатність, і підвищення надійності розвантаження витя гнутих тіл при мінімумі захоплення немагнітного матеріалу. Поставлена задача досягається тим, що пристрій підвісного електромагнітного залізовідокремлювача, який містить витягаючу електромагнітну систему у вигляді електромагнітної шайби, електромагнітний шків, приводний барабан та розвантажувальну нескінченну стрічку, який відрізняється тим, що згідно корисної моделі витягувальна електромагнітна шайба виконана з немагнітною вставкою у зовнішньому кільцевому полюсі на боці, зверненому до електромагнітного шківа. На Фіг.1 зображений підвісний електромагнітний залізовідокремлювач, на Фіг 2 зображена електромагнітна шайба з немагнітною вставкою у зовнішньому кільцевому полюсі. Електромагнітний підвісний залізовідокремлювач розташований над конвеєрною стрічкою 1, що переміщає сепаруємий матеріал 2 з феромагнітними тілами 3, у напрямку стрілки 4 і складається з витягувального електромагніта 5, шківного електромагніта 6, привідного барабана 7, ролика 8, конвеєрної стрічки 9, що їх охоплює, рух якої здійснюється в напрямку стрілки 10 згідно з напрямком переміщення сепаруємого матеріалу. Відокремлені феромагнітні тіла 6 збираються в приймачі продуктів поділу 11. Витягаючий електромагніт у свою чергу складається з котушки намагнічення 1, сердечника 2, ярма 3, зовнішнього кільцевого полюса 4 з вирізаним сектором й немагнітної вставки 5, що заповнює виріз у кільцевому секторі. Пристрій працює в такий спосіб. Сепаруємий матеріал, що містить феромагнітні тіла 3, перемі CO CO 6337 щається стрічкою 1 у напрямку стрілки 4 Феромагнітні тіла 3, попадаючи у зону дії магнітного поля круглого підвісного електромагніта 5, підтягуються до поверхні шару шлаку попередньо витягаються і притискаючись до нижньої вітки конвеєрної стрічки 9, попадають у поле дії шківного електромагніту 6, довитягуються й переміщаються на верхню вітку конвеєрної стрічки 9 і далі переміщаються разом з нею до приймача продуктів поділу 11. Надійність відокремлення феромагнітних тіл З із сепаруємого матеріалу 2 забезпечується підвісним електромагнітом 5, що дозволяє в обмеженому розвантажувальною стрічкою 9 внутрішньому просторі одержати велике видобувне зусилля З Підвищенню надійності відокремлення і підйому вже витягнутих феромагнітних тіл з поверхні сепаруємого матеріалу сприяє виконання кільцевого полюса з вирізаним сектором з боку, зверненому до електромагнітного шківа, тому що при цьому зменшується ефект шунтування поля електромагнітного шківа витягаючим електромагнітом. До того ж цей сектор з немагнітною вставкою поліпшує умови розвантаження витягаючого електромагніту за рахунок ослаблення його магнітного поля в місці розташуваннясектора з немагнітною вставкою, тобто умови передачі їх в зону дії розвантажувального електромагніту. б Фіг. 1 Фіг. 2 Комп'ютерна верстка В Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул, Глазунова, 1, м. Київ-42, 01601
