Електрокип’ятильник безперервної дії

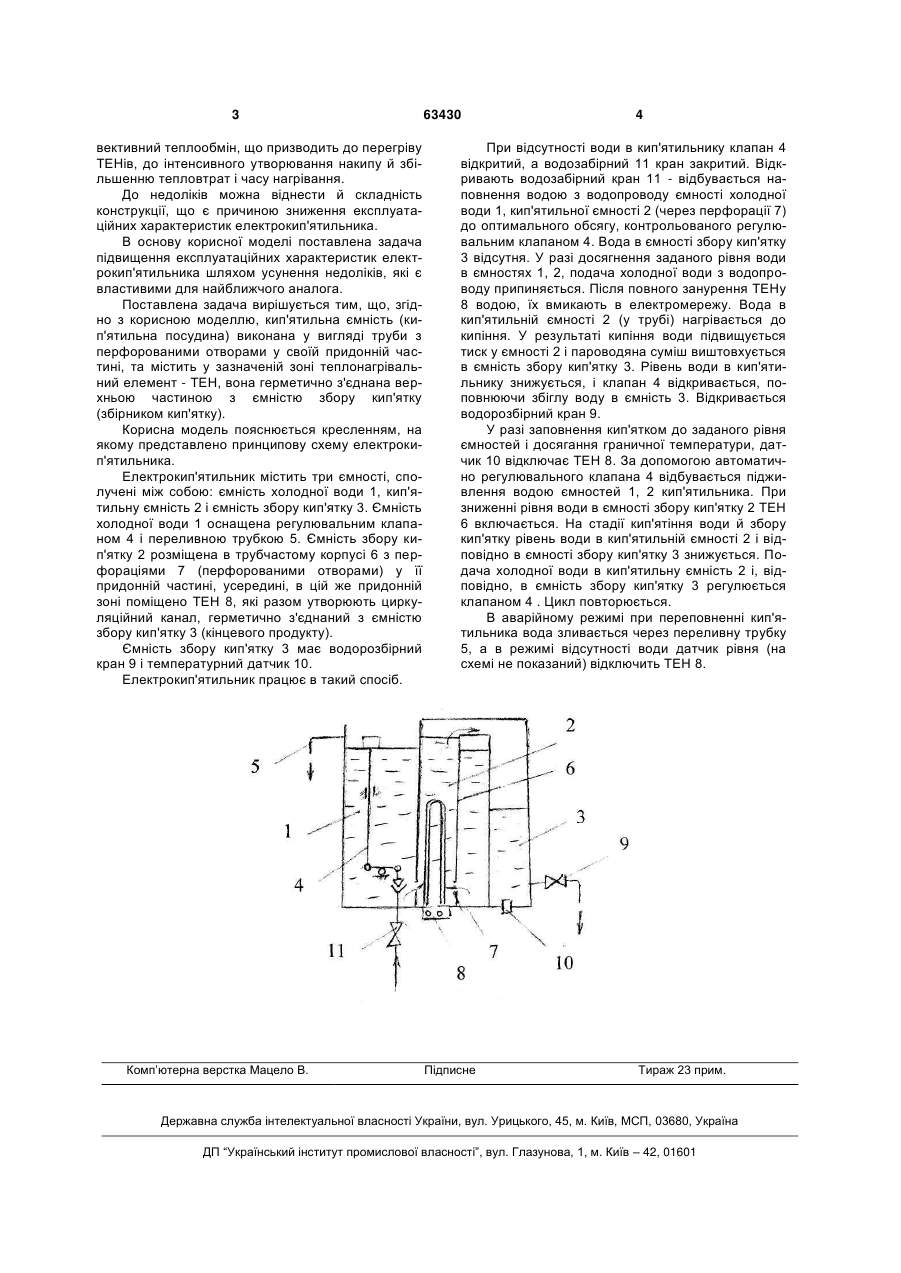

Електрокип'ятильник безперервної дії, що містить сполучені між собою ємності, відповідно, хо 3 вективний теплообмін, що призводить до перегріву ТЕНів, до інтенсивного утворювання накипу й збільшенню тепловтрат і часу нагрівання. До недоліків можна віднести й складність конструкції, що є причиною зниження експлуатаційних характеристик електрокип'ятильника. В основу корисної моделі поставлена задача підвищення експлуатаційних характеристик електрокип'ятильника шляхом усунення недоліків, які є властивими для найближчого аналога. Поставлена задача вирішується тим, що, згідно з корисною моделлю, кип'ятильна ємність (кип'ятильна посудина) виконана у вигляді труби з перфорованими отворами у своїй придонній частині, та містить у зазначеній зоні теплонагрівальний елемент - ТЕН, вона герметично з'єднана верхньою частиною з ємністю збору кип'ятку (збірником кип'ятку). Корисна модель пояснюється кресленням, на якому представлено принципову схему електрокип'ятильника. Електрокип'ятильник містить три ємності, сполучені між собою: ємність холодної води 1, кип'ятильну ємність 2 і ємність збору кип'ятку 3. Ємність холодної води 1 оснащена регулювальним клапаном 4 і переливною трубкою 5. Ємність збору кип'ятку 2 розміщена в трубчастому корпусі 6 з перфораціями 7 (перфорованими отворами) у її придонній частині, усередині, в цій же придонній зоні поміщено ТЕН 8, які разом утворюють циркуляційний канал, герметично з'єднаний з ємністю збору кип'ятку 3 (кінцевого продукту). Ємність збору кип'ятку 3 має водорозбірний кран 9 і температурний датчик 10. Електрокип'ятильник працює в такий спосіб. Комп’ютерна верстка Мацело В. 63430 4 При відсутності води в кип'ятильнику клапан 4 відкритий, а водозабірний 11 кран закритий. Відкривають водозабірний кран 11 - відбувається наповнення водою з водопроводу ємності холодної води 1, кип'ятильної ємності 2 (через перфорації 7) до оптимального обсягу, контрольованого регулювальним клапаном 4. Вода в ємності збору кип'ятку 3 відсутня. У разі досягнення заданого рівня води в ємностях 1, 2, подача холодної води з водопроводу припиняється. Після повного занурення ТЕНу 8 водою, їх вмикають в електромережу. Вода в кип'ятильній ємності 2 (у трубі) нагрівається до кипіння. У результаті кипіння води підвищується тиск у ємності 2 і пароводяна суміш виштовхується в ємність збору кип'ятку 3. Рівень води в кип'ятильнику знижується, і клапан 4 відкривається, поповнюючи збіглу воду в ємність 3. Відкривається водорозбірний кран 9. У разі заповнення кип'ятком до заданого рівня ємностей і досягання граничної температури, датчик 10 відключає ТЕН 8. За допомогою автоматично регулювального клапана 4 відбувається підживлення водою ємностей 1, 2 кип'ятильника. При зниженні рівня води в ємності збору кип'ятку 2 ТЕН 6 включається. На стадії кип'ятіння води й збору кип'ятку рівень води в кип'ятильній ємності 2 і відповідно в ємності збору кип'ятку 3 знижується. Подача холодної води в кип'ятильну ємність 2 і, відповідно, в ємність збору кип'ятку 3 регулюється клапаном 4 . Цикл повторюється. В аварійному режимі при переповненні кип'ятильника вода зливається через переливну трубку 5, а в режимі відсутності води датчик рівня (на схемі не показаний) відключить ТЕН 8. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
