Накопичувальний електроводонагрівач
Номер патенту: 63431
Опубліковано: 10.10.2011
Автори: Хомусько Ангеліна Андріївна, Макагон Петро Григорійович
Формула / Реферат
Накопичувальний електроводонагрівач, що містить вертикальний теплоізольований бак, в якому встановлений теплоелектронагрівальний елемент у вигляді ТЕНа, вхідний патрубок для підводу холодної води і вихідний для відводу гарячої води та термосигналізатор для автоматичного регулювання температури води, який відрізняється тим, що ТЕН встановлений тангенціально відносно до стінок корпусу бака в перфоровану трубку, в яку крізь перфорації заведено кінець вхідного патрубка для підводу холодної води до ТЕНа.
Текст

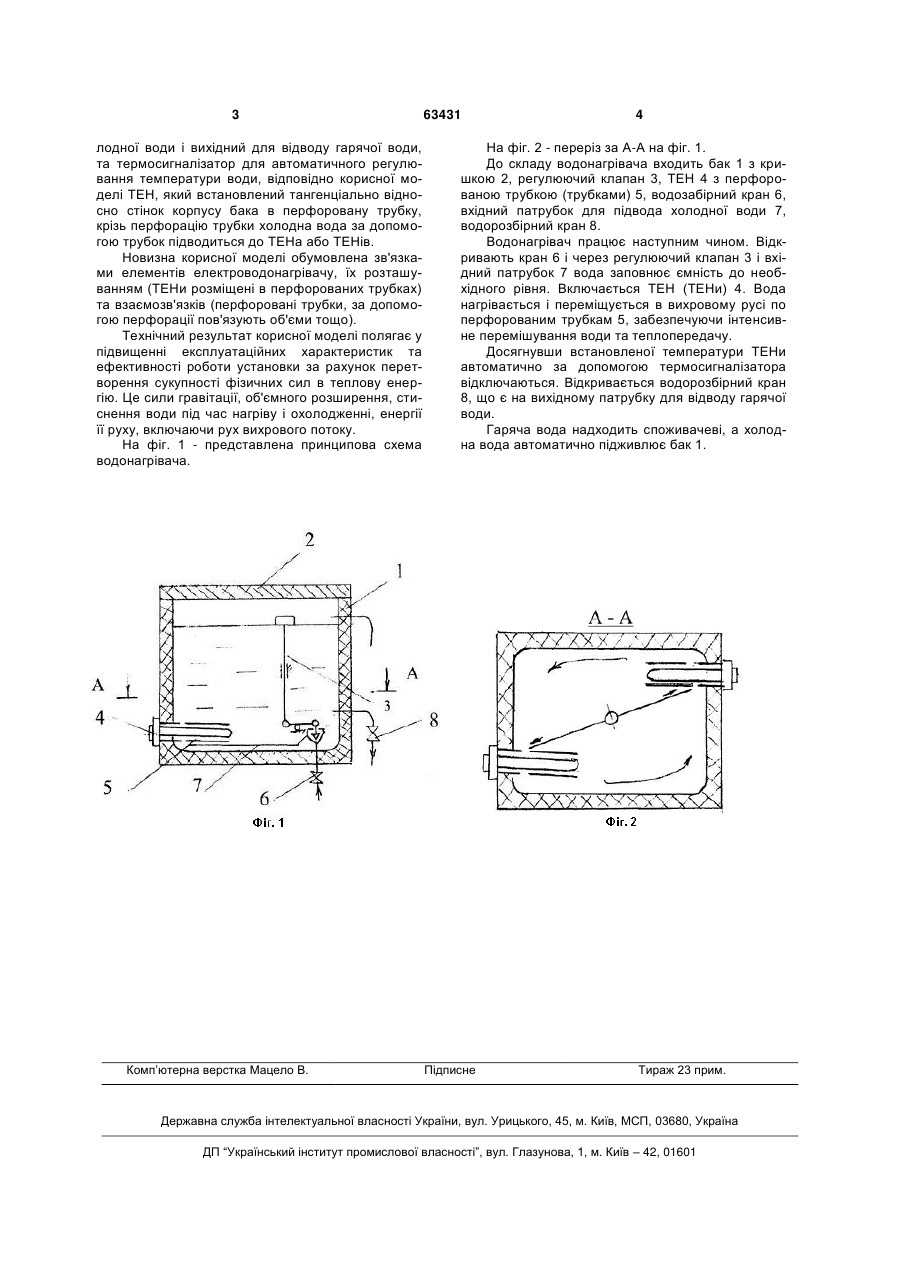

Накопичувальний електроводонагрівач, що містить вертикальний теплоізольований бак, в 3 лодної води і вихідний для відводу гарячої води, та термосигналізатор для автоматичного регулювання температури води, відповідно корисної моделі ТЕН, який встановлений тангенціально відносно стінок корпусу бака в перфоровану трубку, крізь перфорацію трубки холодна вода за допомогою трубок підводиться до ТЕНа або ТЕНів. Новизна корисної моделі обумовлена зв'язками елементів електроводонагрівачу, їх розташуванням (ТЕНи розміщені в перфорованих трубках) та взаємозв'язків (перфоровані трубки, за допомогою перфорації пов'язують об'єми тощо). Технічний результат корисної моделі полягає у підвищенні експлуатаційних характеристик та ефективності роботи установки за рахунок перетворення сукупності фізичних сил в теплову енергію. Це сили гравітації, об'ємного розширення, стиснення води під час нагріву і охолодженні, енергії її руху, включаючи рух вихрового потоку. На фіг. 1 - представлена принципова схема водонагрівача. Комп’ютерна верстка Мацело В. 63431 4 На фіг. 2 - переріз за А-А на фіг. 1. До складу водонагрівача входить бак 1 з кришкою 2, регулюючий клапан 3, ТЕН 4 з перфорованою трубкою (трубками) 5, водозабірний кран 6, вхідний патрубок для підвода холодної води 7, водорозбірний кран 8. Водонагрівач працює наступним чином. Відкривають кран 6 і через регулюючий клапан 3 і вхідний патрубок 7 вода заповнює ємність до необхідного рівня. Включається ТЕН (ТЕНи) 4. Вода нагрівається і переміщується в вихровому русі по перфорованим трубкам 5, забезпечуючи інтенсивне перемішування води та теплопередачу. Досягнувши встановленої температури ТЕНи автоматично за допомогою термосигналізатора відключаються. Відкривається водорозбірний кран 8, що є на вихідному патрубку для відводу гарячої води. Гаряча вода надходить споживачеві, а холодна вода автоматично підживлює бак 1. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStorage electric water heater
Автори англійськоюMakahon Petro Hryhorovych, Khomusko Anhelina Andriivna
Назва патенту російськоюНакопительный электроводонагреватель
Автори російськоюМакагон Петр Григорьевич, Хомусько Ангелина Андреевна
МПК / Мітки
МПК: F24H 1/20
Мітки: накопичувальний, електроводонагрівач
