Спосіб створення гідравлічних ударів в трубопровідних системах
Номер патенту: 63460
Опубліковано: 10.10.2011
Автори: Тищенко Людмила Василівна, Зіновік Олена Валентинівна, Ткач Анатолій Анатоліевич, Оришака Володимир Олексійович, Оришака Олег Володимирович, Зіновік Михайло Аркадійович
Формула / Реферат
1. Спосіб створення гідравлічних ударів в трубопровідних системах, що включає зміну швидкостей рідини, яка викликає формування ударної хвилі, яка, рухаючись, в подальшому зникає, який відрізняється тим, що створення гідравлічних ударів здійснюють в системі концентрично встановлених двох трубопроводів, між якими утворений зазор, із яких зовнішній трубопровід - жорсткий, а внутрішній - пружний, на кінцях якого встановлені обертові крани, з яких один приєднується до джерела рухомої рідини, а другий - до вихідного трубопроводу, причому за допомогою обертових кранів здійснюють почергове перекриття потоку рухомої рідини з можливістю формування ударної хвилі, яка змінює ширину зазору, викликання руху поперечних хвиль і кавітацію в зазорі.
2. Спосіб за п. 1, який відрізняється тим, що обертові крани перекривають потік рухомої рідини в пружному трубопроводі почергово через півфазу
(де
- відстань між обертовими кранами,
- швидкість руху ударної хвилі).
Текст

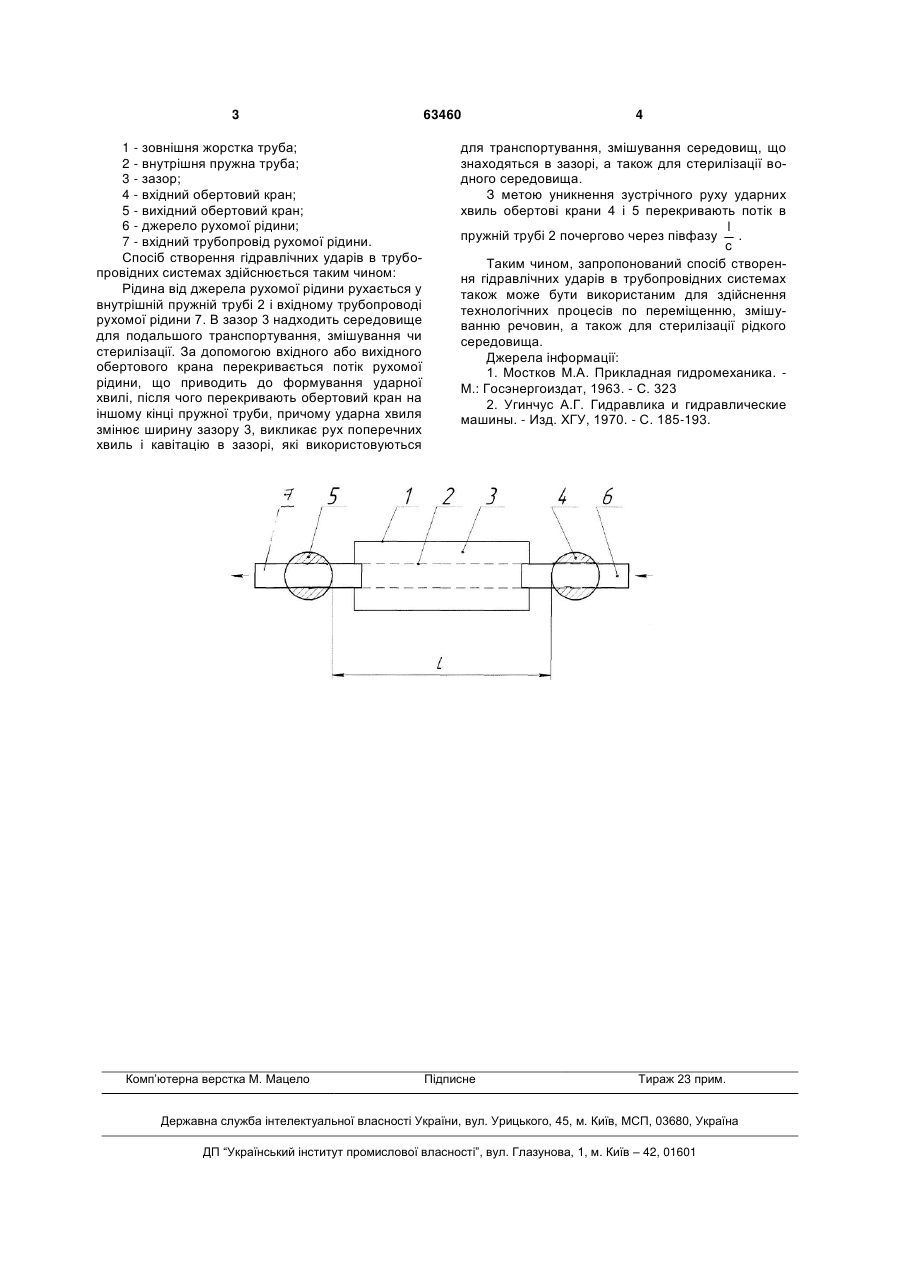

1. Спосіб створення гідравлічних ударів в трубопровідних системах, що включає зміну швидкостей рідини, яка викликає формування ударної хвилі, яка, рухаючись, в подальшому зникає, який відрізняється тим, що створення гідравлічних ударів здійснюють в системі концентрично встано 3 1 - зовнішня жорстка труба; 2 - внутрішня пружна труба; 3 - зазор; 4 - вхідний обертовий кран; 5 - вихідний обертовий кран; 6 - джерело рухомої рідини; 7 - вхідний трубопровід рухомої рідини. Спосіб створення гідравлічних ударів в трубопровідних системах здійснюється таким чином: Рідина від джерела рухомої рідини рухається у внутрішній пружній трубі 2 і вхідному трубопроводі рухомої рідини 7. В зазор 3 надходить середовище для подальшого транспортування, змішування чи стерилізації. За допомогою вхідного або вихідного обертового крана перекривається потік рухомої рідини, що приводить до формування ударної хвилі, після чого перекривають обертовий кран на іншому кінці пружної труби, причому ударна хвиля змінює ширину зазору 3, викликає рух поперечних хвиль і кавітацію в зазорі, які використовуються Комп’ютерна верстка М. Мацело 63460 4 для транспортування, змішування середовищ, що знаходяться в зазорі, а також для стерилізації водного середовища. З метою уникнення зустрічного руху ударних хвиль обертові крани 4 і 5 перекривають потік в l пружній трубі 2 почергово через півфазу . c Таким чином, запропонований спосіб створення гідравлічних ударів в трубопровідних системах також може бути використаним для здійснення технологічних процесів по переміщенню, змішуванню речовин, а також для стерилізації рідкого середовища. Джерела інформації: 1. Мостков М.А. Прикладная гидромеханика. М.: Госэнергоиздат, 1963. - С. 323 2. Угинчус А.Г. Гидравлика и гидравлические машины. - Изд. ХГУ, 1970. - С. 185-193. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
