Топка для спалювання твердого палива

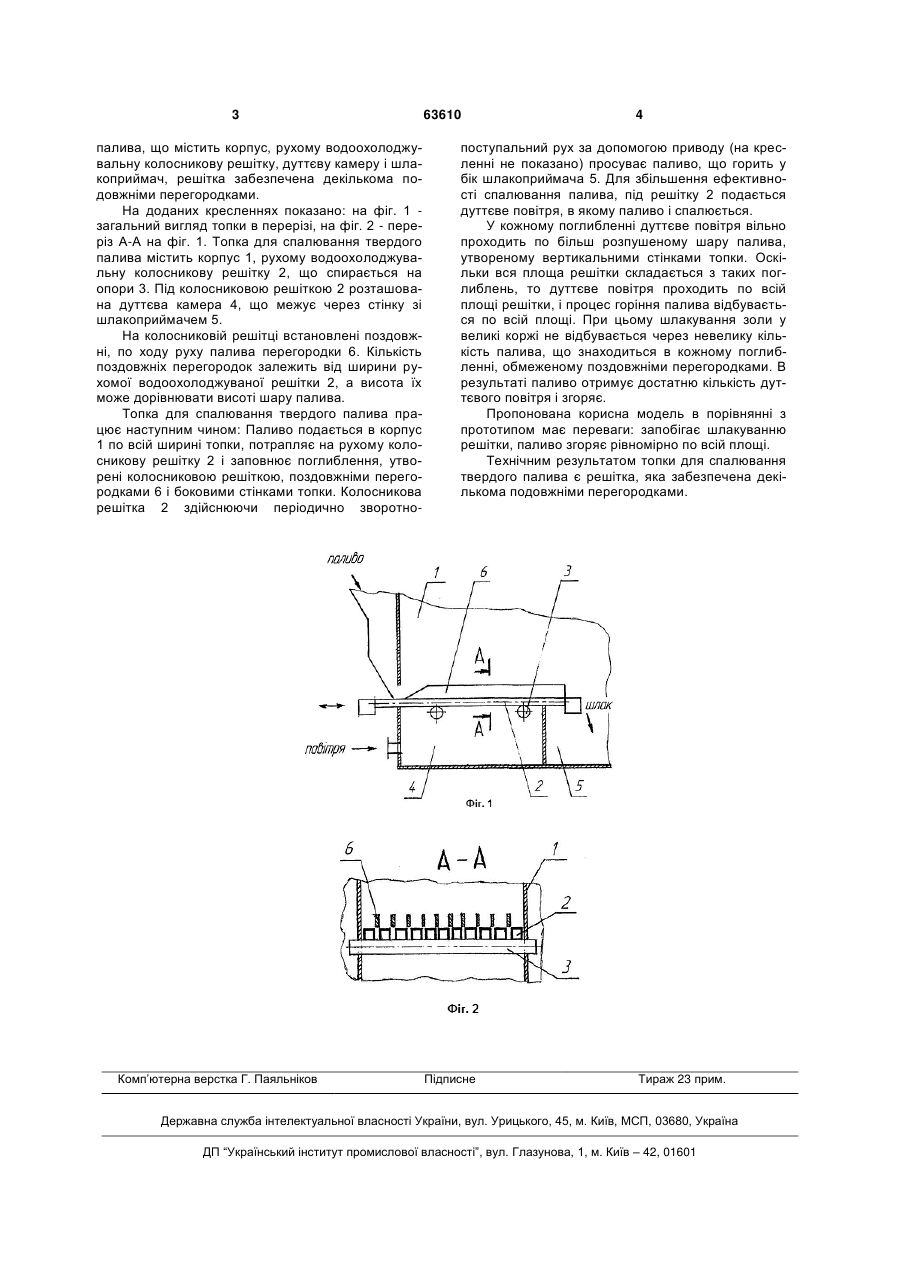

Топка для спалювання твердого палива, яка містить корпус, рухому водоохолоджувальну колосникову решітку, дуттєву камеру і шлакоприймач, яка відрізняється тим, що решітка забезпечена декількома подовжніми перегородками. (19) (21) u201104002 (22) 04.04.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) (73) РАССАМАКІН ЄГОР ІВАНОВИЧ, ТАІРОВ БОРИС ХУСАІНОВИЧ 3 палива, що містить корпус, рухому водоохолоджувальну колосникову решітку, дуттєву камеру і шлакоприймач, решітка забезпечена декількома подовжніми перегородками. На доданих кресленнях показано: на фіг. 1 загальний вигляд топки в перерізі, на фіг. 2 - переріз А-А на фіг. 1. Топка для спалювання твердого палива містить корпус 1, рухому водоохолоджувальну колосникову решітку 2, що спирається на опори 3. Під колосниковою решіткою 2 розташована дуттєва камера 4, що межує через стінку зі шлакоприймачем 5. На колосниковій решітці встановлені поздовжні, по ходу руху палива перегородки 6. Кількість поздовжніх перегородок залежить від ширини рухомої водоохолоджуваної решітки 2, а висота їх може дорівнювати висоті шару палива. Топка для спалювання твердого палива працює наступним чином: Паливо подається в корпус 1 по всій ширині топки, потрапляє на рухому колосникову решітку 2 і заповнює поглиблення, утворені колосниковою решіткою, поздовжніми перегородками 6 і боковими стінками топки. Колосникова решітка 2 здійснюючи періодично зворотно Комп’ютерна верстка Г. Паяльніков 63610 4 поступальний рух за допомогою приводу (на кресленні не показано) просуває паливо, що горить у бік шлакоприймача 5. Для збільшення ефективності спалювання палива, під решітку 2 подається дуттєве повітря, в якому паливо і спалюється. У кожному поглибленні дуттєве повітря вільно проходить по більш розпушеному шару палива, утвореному вертикальними стінками топки. Оскільки вся площа решітки складається з таких поглиблень, то дуттєве повітря проходить по всій площі решітки, і процес горіння палива відбувається по всій площі. При цьому шлакування золи у великі коржі не відбувається через невелику кількість палива, що знаходиться в кожному поглибленні, обмеженому поздовжніми перегородками. В результаті паливо отримує достатню кількість дуттєвого повітря і згоряє. Пропонована корисна модель в порівнянні з прототипом має переваги: запобігає шлакуванню решітки, паливо згоряє рівномірно по всій площі. Технічним результатом топки для спалювання твердого палива є решітка, яка забезпечена декількома подовжніми перегородками. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
