Сигналізатор обледеніння проводів повітряних ліній електропередачі
Номер патенту: 63655
Опубліковано: 10.10.2011
Автори: Козловський Олександр Антонович, Грищук Інна Сергіївна
Формула / Реферат
Сигналізатор обледеніння проводів повітряних ліній електропередачі, що містить джерело живлення, обчислювально-керуючий пристрій, групу робочих елементів, виконану у вигляді відрізка проводу тієї ж марки, що і провід контрольованої повітряної лінії електропередачі, з довжиною вимірювальної частини, рівною кроку повиву проводу, причому одна з дротин верхнього повиву ізольована від інших за допомогою ізоляційної прокладки, а робочі елементи одночасно є нагрівальними елементами, який відрізняється тим, що додатково встановлений первинний вимірювальний перетворювач температури між сусідніми дротинами верхнього повиву по всій їх довжині, вихід якого приєднаний до обчислювально-керуючого пристрою.
Текст

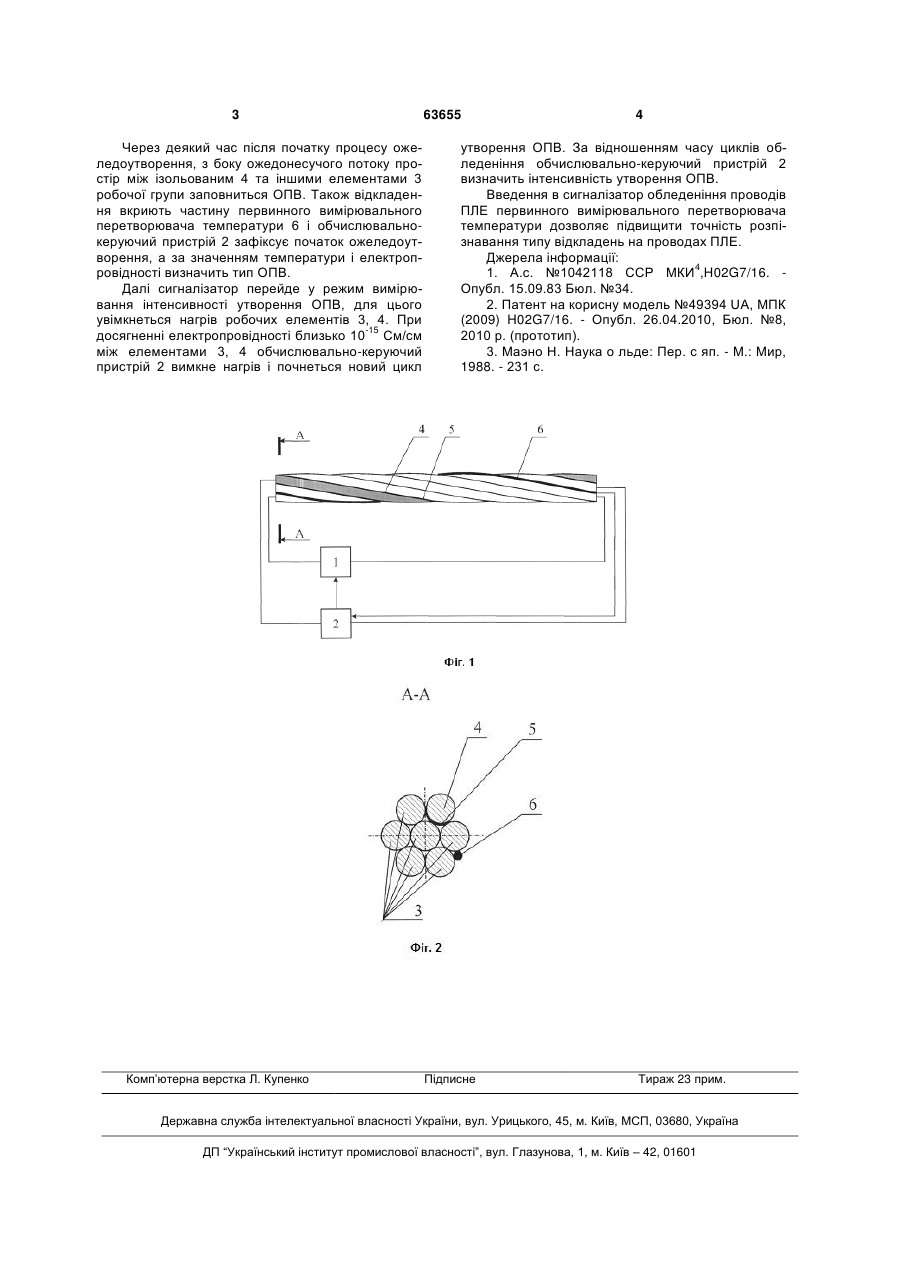

Сигналізатор обледеніння проводів повітряних ліній електропередачі, що містить джерело живлення, обчислювально-керуючий пристрій, групу робочих елементів, виконану у вигляді відрі 3 Через деякий час після початку процесу ожеледоутворення, з боку ожедонесучого потоку простір між ізольованим 4 та іншими елементами 3 робочої групи заповниться ОПВ. Також відкладення вкриють частину первинного вимірювального перетворювача температури 6 і обчислювальнокеруючий пристрій 2 зафіксує початок ожеледоутворення, а за значенням температури і електропровідності визначить тип ОПВ. Далі сигналізатор перейде у режим вимірювання інтенсивності утворення ОПВ, для цього увімкнеться нагрів робочих елементів 3, 4. При -15 досягненні електропровідності близько 10 См/см між елементами 3, 4 обчислювально-керуючий пристрій 2 вимкне нагрів і почнеться новий цикл Комп’ютерна верстка Л. Купенко 63655 4 утворення ОПВ. За відношенням часу циклів обледеніння обчислювально-керуючий пристрій 2 визначить інтенсивність утворення ОПВ. Введення в сигналізатор обледеніння проводів ПЛЕ первинного вимірювального перетворювача температури дозволяє підвищити точність розпізнавання типу відкладень на проводах ПЛЕ. Джерела інформації: 4 1. А.с. №1042118 CCP MКИ ,H02G7/16. Опубл. 15.09.83 Бюл. №34. 2. Патент на корисну модель №49394 UA, МПК (2009) H02G7/16. - Опубл. 26.04.2010, Бюл. №8, 2010 р. (прототип). 3. Маэно Н. Наука о льде: Пер. с яп. - М.: Мир, 1988. - 231 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюIce indicator for overhead transmission lines
Автори англійськоюKozlovskyi Oleksandr Antonovych, Hryschuk Inna Serhiivna
Назва патенту російськоюСигнализатор обледенения проводов воздушных линий электропередачи
Автори російськоюКозловский Александр Антонович, Грищук инна Сергеевна
МПК / Мітки
МПК: H02G 7/16
Мітки: ліній, проводів, електропередачі, повітряних, сигналізатор, обледеніння
