Механізм приводу ножів триножових різальних машин

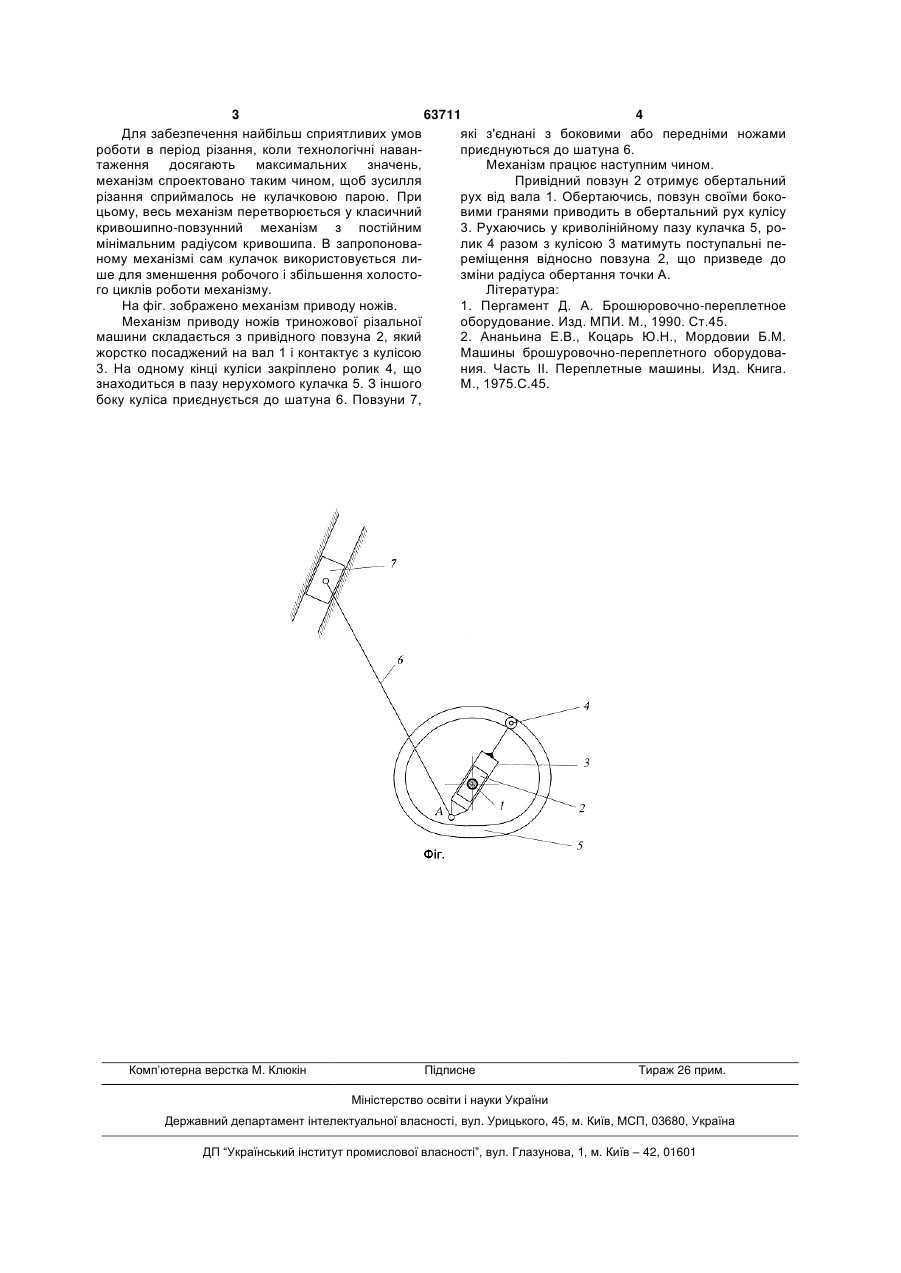

Механізм приводу ножів триножової різальної машини, що включає кривошип, шатун і повзун, що з’єднані між собою, який відрізняється тим, що додатково містить нерухомий кулачок, а кривошип виконаний у вигляді привідного повзуна з кулісою, на одному кінці якої розміщений ролик, при цьому куліса з’єднана з нерухомим кулачком через ролик, що обкочує його, а другий кінець куліси приєднаний до шатуна. (19) (21) 2003065049 (22) 02.06.2003 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Полюдов Олександр Миколайович, Пасіка Вячеслав Романович, Хведчин Юрій Йосипович (73) Українська академія друкарства (56) UA 44619, A, 15.02.2002 SU 1260610, A1, 30.09.1986 SU 1825924, A1, 07.07.1993 RU 92012471, A, 27.03.1997 Ананьина Е.В., Коцарь Ю.Н., Мордовин Б.М. Машины брошюровочно-переплетного оборудования 3 63711 4 Для забезпечення найбільш сприятливих умов які з'єднані з боковими або передніми ножами роботи в період різання, коли технологічні наванприєднуються до шатуна 6. таження досягають максимальних значень, Механізм працює наступним чином. механізм спроектовано таким чином, щоб зусилля Привідний повзун 2 отримує обертальний різання сприймалось не кулачковою парою. При рух від вала 1. Обертаючись, повзун своїми бокоцьому, весь механізм перетворюється у класичний вими гранями приводить в обертальний рух кулісу кривошипно-повзунний механізм з постійним 3. Рухаючись у криволінійному пазу кулачка 5, ромінімальним радіусом кривошипа. В запропоновалик 4 разом з кулісою 3 матимуть поступальні пеному механізмі сам кулачок використовується лиреміщення відносно повзуна 2, що призведе до ше для зменшення робочого і збільшення холостозміни радіуса обертання точки А. го циклів роботи механізму. Література: На фіг. зображено механізм приводу ножів. 1. Пергамент Д. А. Брошюровочно-переплетное Механізм приводу ножів триножової різальної оборудование. Изд. МПИ. М., 1990. Ст.45. машини складається з привідного повзуна 2, який 2. Ананьина Е.В., Коцарь Ю.Н., Мордовии Б.М. жорстко посаджений на вал 1 і контактує з кулісою Машины брошуровочно-переплетного оборудова3. На одному кінці куліси закріплено ролик 4, що ния. Часть II. Переплетные машины. Изд. Книга. знаходиться в пазу нерухомого кулачка 5. З іншого М., 1975.С.45. боку куліса приєднується до шатуна 6. Повзуни 7, Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
