Спосіб тарування витратомірів по двоімпульсній схемі
Формула / Реферат
Спосіб тарування витратомірів по двоімпульсній схемі, що включає подачу тиску на плюсову і мінусову камери витратоміра, порівняння отриманих показників по тарувальній таблиці, який відрізняється тим, що тарувальну таблицю складають за формулами:
Р1-Р2=DР та hp=hmax(Qp/Qmax)2, де
Р1 - тиск до звужуючого пристрою,
Р2 - тиск після звужуючого пристрою,
hp - розрахунковий перепад на точці шкали приладу, яку повіряють,
hmax - максимальний перепад,
Qp - точка шкали, яку повіряють,
Qmax - верхній поріг витрати шкали приладу.
Текст

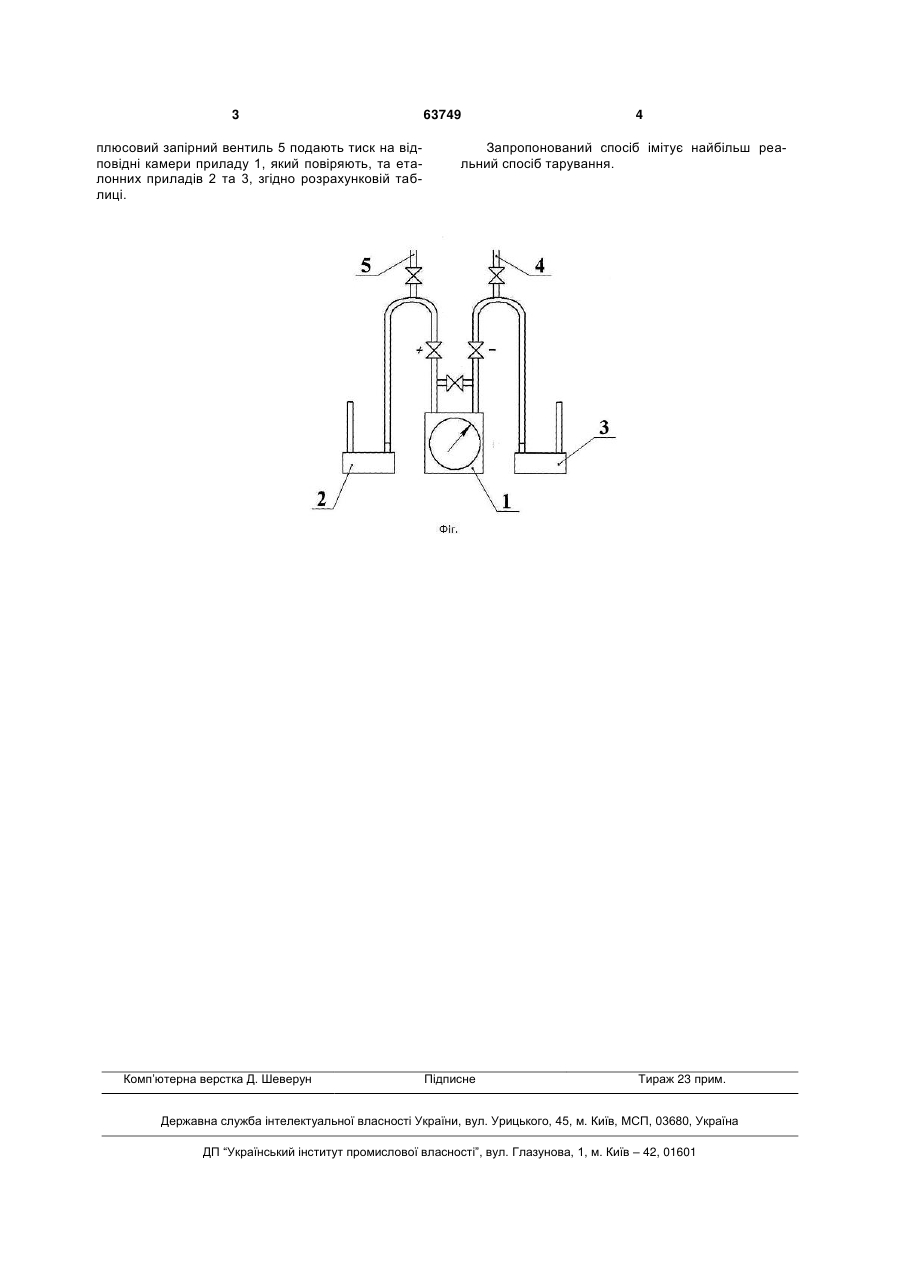

Спосіб тарування витратомірів по двоімпульсній схемі, що включає подачу тиску на плюсову і мінусову камери витратоміра, порівняння отриманих показників по тарувальній таблиці, який відрі 3 плюсовий запірний вентиль 5 подають тиск на відповідні камери приладу 1, який повіряють, та еталонних приладів 2 та 3, згідно розрахунковій таблиці. Комп’ютерна верстка Д. Шеверун 63749 4 Запропонований спосіб імітує найбільш реальний спосіб тарування. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for calibration of flow rate meters in a two-pulse circuit
Автори англійськоюBelei Liubomyr Ivanovych
Назва патенту російськоюСпособ тарирования расходомеров по двухимпульсной схеме
Автори російськоюБелей Любомир Иванович
МПК / Мітки
МПК: G01F 1/00
Мітки: двоімпульсний, спосіб, схемі, тарування, витратомірів
