Пристрій для натягування офсетного гумотканинного полотнища на офсетному циліндрі друкарської машини

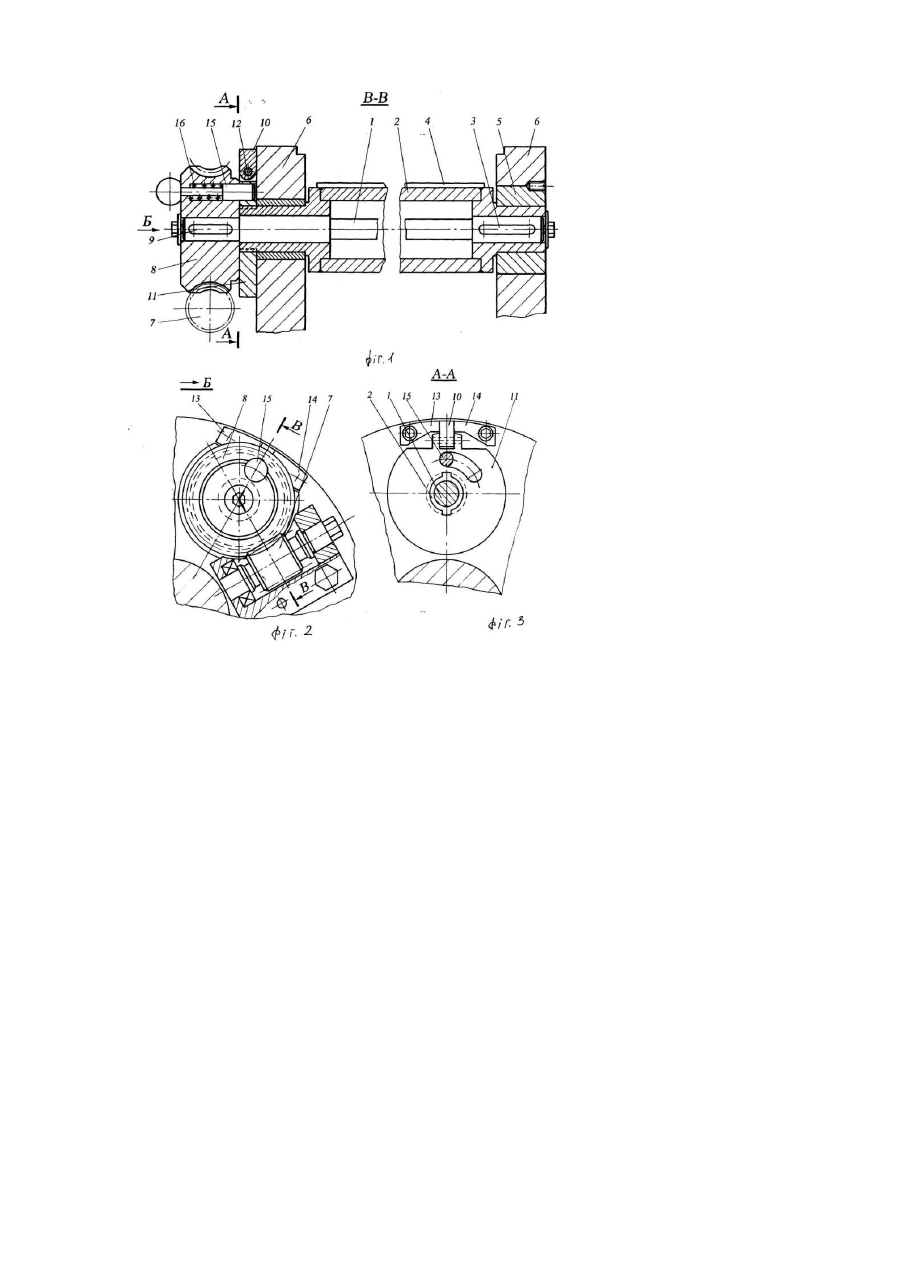

Винахід відноситься до поліграфічного машинобудування і призначений для використання в друкарських машинах. Відомий пристрій для натягування офсетного гумотканинного полотнища на офсетному циліндрі друкарської машини [1], в якому натяжні штанги, на яких закріплюється офсетне полотнище, розміщені у виїмці циліндра і зв'язані з натяжним пристроєм, встановленим на торцьовій частині циліндра, котрий включає в себе посажені на вали для кріплення полотнища зубчасті колеса і зубчасті рейки, які зачіпляються між собою, а також привідний гвинт з різнонаправленою різьбою, який взаємодіє з однією з рейок за допомогою різьбової втулки і пружин. Недоліком цього винаходу є неможливість забезпечення сталості зусилля натягу о фсетного полотнища внаслідок великої жорсткості тарілчастих пружин і неможливість використання пружин з м'якими характеристиками через недостатність місця для їх розміщення на циліндрі. Відомий пристрій для натягування полотнища на офсетному циліндрі друкарської машини [2], в якому натягування полотнища здійснюється натяжними штангами, розміщеними у виїмці циліндра, за допомогою черв'ячних пар. Недоліком такого пристрою є неможливість забезпечення сталості натягу полотнища внаслідок релаксаційних явищ і необхідність зупинки друкарської машини для підтягування полотнища по мірі його видовження. В основу винаходу поставлена задача створення пристрою для натягування полотнища на офсетному циліндрі друкарської машини, у якому передбачена можливість створення майже сталої величини натягу полотнища протягом усього періоду роботи і за рахунок цього забезпечення стабільності процесу друкування, внаслідок введення в пристрій натягування пружного стабілізатора з м'якою характеристикою, що спрямовано на підвищення якості друку, збільшення продуктивності за рахунок усунення простоїв для підтягування і збільшення довговічності офсетного полотнища. Поставлена задача вирішується тим, що в пристрої для натягування полотнища на офсетному циліндрі друкарської машини, який містить повертальні натяжні штанги, на яких закріплюється полотнище і які розміщені у виїмці циліндра, а також має черв'ячний механізм натягування, згідно з винаходом, пристрій для натягування офсетного полотнища обладнаний торсіоном, який проходить через всю виїмку циліндра, з'єднаний одним кінцем з натяжною штангою, а другим кінцем - з черв'ячним колесом, яке через фіксатор односторонньої дії зв'язане з диском, і додатково облаштований монтажним фіксатором, а сам диск посаджений на натяжну штангу. За допомогою натяжного механізму, повертальних штанг і торсіона створюється натяг полотнища на офсетному циліндрі друкарської машини. При натягуванні полотнища утворюється зазор в пазу диска. Величина цього зазору повинна забезпечувати інтервал деформації розтягу полотнища, що відповідає заданому допустимому інтервалу зусиль натягування. По мірі роботи машину офсетне полотнище видовжується, а торсіон дещо розкручується, забезпечуючи зусилля натягу майже на заданому рівні. Пропонований пристрій зручний в обслуговуванні, практично забезпечує сталість натягу о фсетного полотнища в процесі роботи друкарської машини, що покращує якість друкування і виключає необхідність зупинки машини для підтягування полотнища по мірі його видовження. Фіг.1 зображена принципиальна схема пристрою; на Фіг.2 - вигляд Б; на Фіг.3 - розріз А-А. До складу пристрою входять: торсіон 1, який зв'язаний одним кінцем з натяжною штангою 2 через шпонку 3, а другим кінцем - з черв'ячною нарою. Офсетне полотнище 4 кріпиться на штанзі 2, яка може повертатися ь підшипниках 5, встановлених в торцьових дисках 6 офсе тного циліндра. Натяжний механізм складається з черв'яка 7, черв'ячного колеса 8, закріпленого на кінці торс іону 1 за допомогою шпонки 9, фіксатора 10 для монтажного (попереднього) закручування торсіону 1, який кріпиться на диску 11 за допомогою пальця 12 і фіксується між двома опорами 13 і 14, що кріпляться до гарцьових дисків 6 офсетного циліндра, а також диску 11, посаженого на втулк у натяжної штанги 2 через шліцеве з'єднання та фіксатора 15 односторонньої дії, яким розміщений у черв'ячному колесі 8 і підпружинений за допомогою пружини 16. Запропонований пристрій працює наступним чином. Повертанням черв'ячного колеса 8 від черв'яка 7 здійснюється закручування торсіону 1, який другим кінцем жорстко через шпонку 3 зв'язаний з натяжною штангою 2. Попереднє (монтажне) закручування торсіона 1, яке відповідає початковій заданій величині зусиллянатягування полотнища, проводиться, коли фіксатор 10 жорстко з'єднує штангу 2 з торцьовим диском 6 офсетного циліндра. Попереднє натягування відбувається до ти х пір, поки другий фіксатор односторонньої дії 15, що знаходиться на черв'ячному колесі 8 і під дією пружини 16, не зайде у впадину паза диску 11. Для повертання натяжної штанги 2, після закріплення па ній офсетного полотнища 4, звільняємо фіксатор 10 від опор 13 і 14, і проводиться натягування гумотканинного полотнища. Його натягують звичайним черв'ячним механізмом. Література 1. АС СРСР №1730794, МКІ В 41F30/04. 2. Могинов Р.Г., Федосеев Α.Φ. Ма шины и оборудование цехов плоской печати. - М.: Книга, 1991. - 228 с. (стор.96, рис.2.30).
