Пристрій для кріплення декеля на офсетному циліндрі друкарської машини

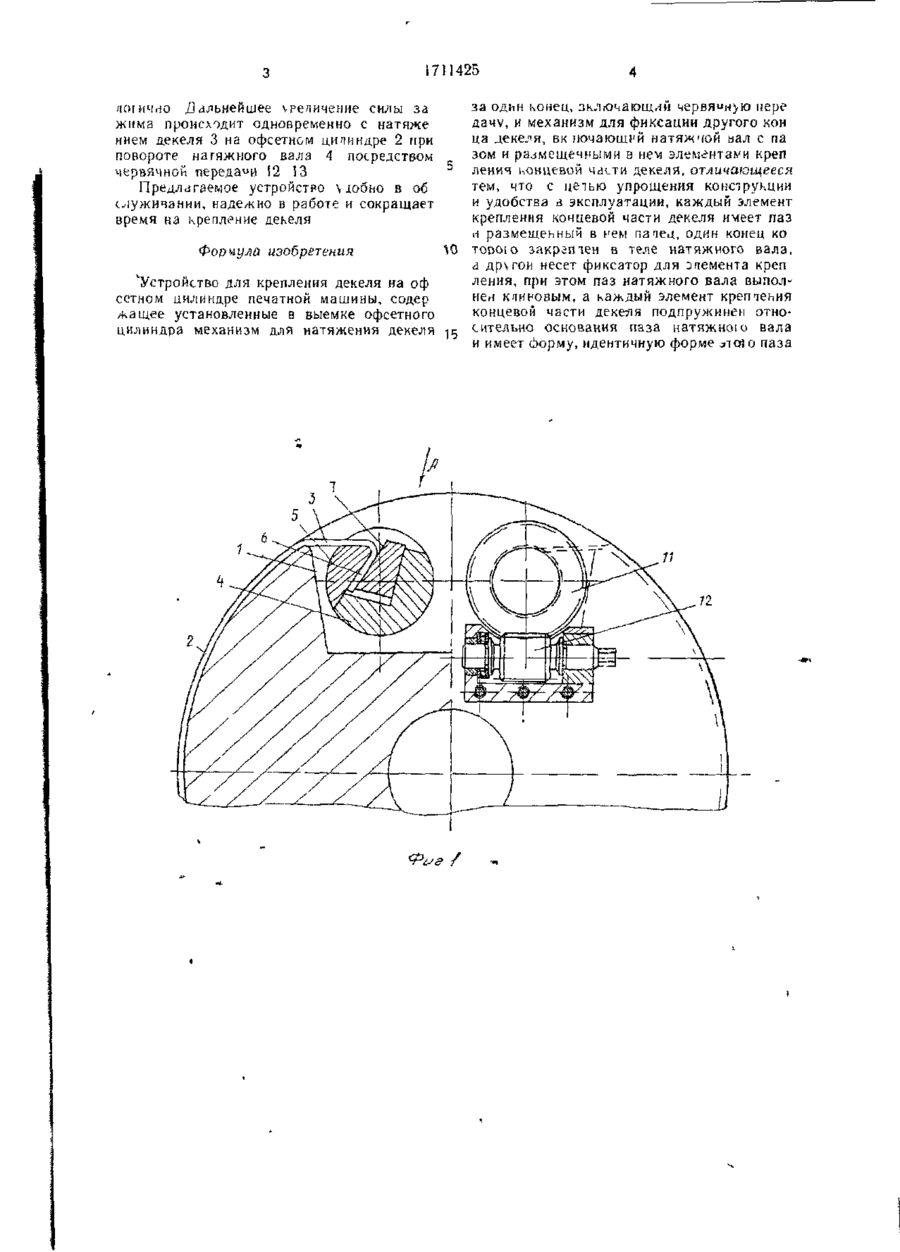

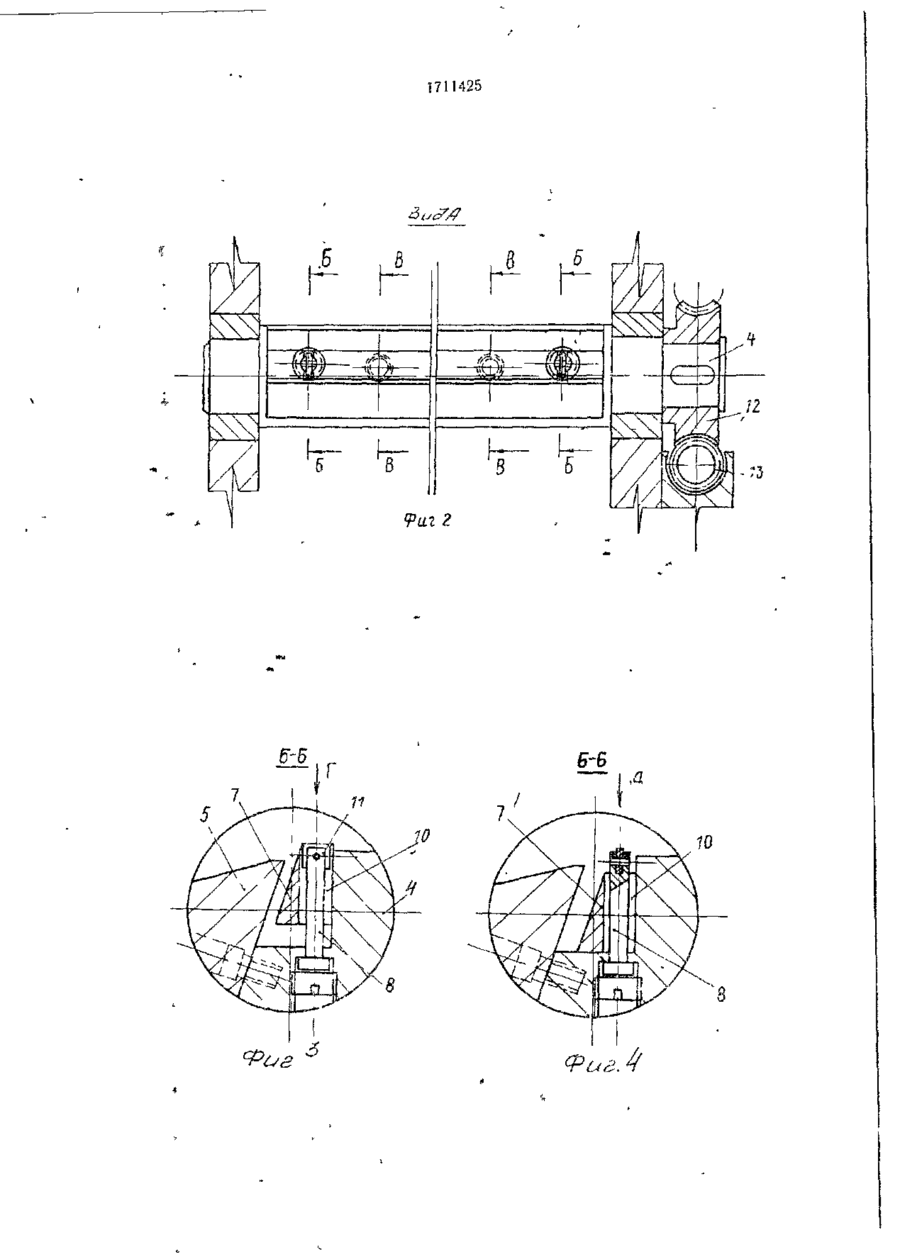

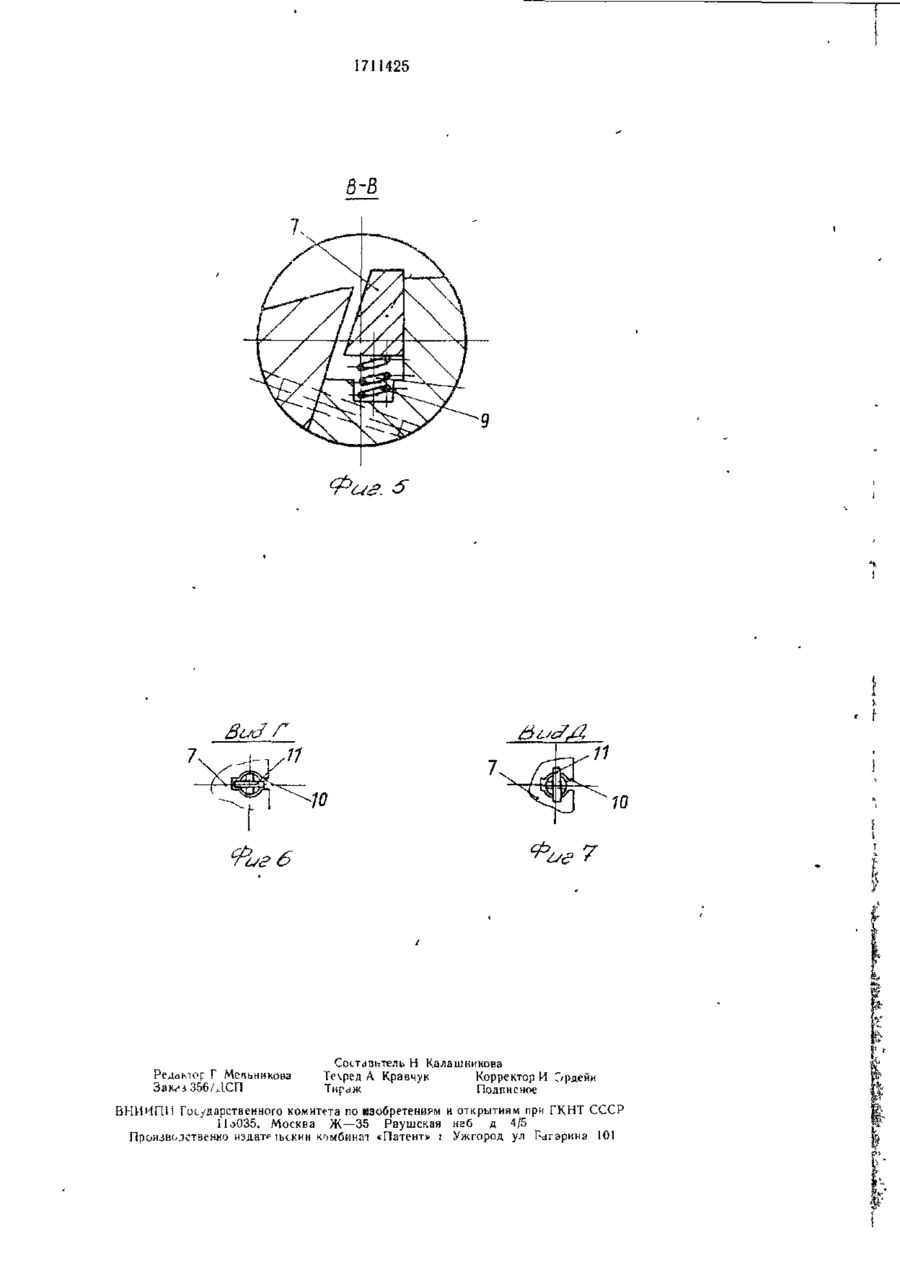

Изобретение относится к полиграфии Изобретение относится к полиграфическому машиностроению, в частности к печатным аппаратам офсетных машин. Цель изобретения — упрощение конструкции и обеспечение удобства в эксплуатации. На фиг і изображено устройство, общий вид, на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4 — то же, в другом положении клина; на фиг 5 — разрез В-В на фиг. 2; на фиг. 6 — вид Г на фиг 3; на фиг. 7 — вид Д на фиг 4 Устройство расположено в выемке I офсетного цилиндра 2 и имеет механизм, для натяжения декеля 3 за один конец и механизм для фиксации другого конца декеля 3 Механизм для фиксации декеля 3 содержит натяжной зал 4, прикрепленную к нему винтами накладку 5, образующую клиновой паз 6. В пазу 6 установлены элементы креп ления концевой части декеля 3, выполненные в виде клиньев 7, которые могут перемещаться по направляющим пальцам 8 под действием пружин 9 .за счет паза 10. С верхней частью пальцев 8 соединен фиксатор 1 ) для 5-92 Цель изобретения — упрощение конструкции и обеспечение удобства в эксплуатации. Устройство для крепления деьеля на офсетном цилиндре печатной машичы содержит механизм для натяжения декеля с помощью червячной передачи и механизм для крепления декеля с помощью натяжных ви.юн, установленных в выемке офсетною цилиндра Натяжные залы совместно с накладками образуют клиновые пазы и нг/еюг размещенные в них подпружиненные клинья с направляющими пальцами и фиксаторами для отвода клиньев в нерабочее положение при заправке декеля. 7 ил фиксации клиньев 7 в нижнем похожей ;и во время завода в паз 6 конца декеля 3 Механизм для натяжения декеля 3 расположен на торце офсетного цилиндра 2 (фиг 1) и содержит жестко установленное на конце натяжного вала 4 червячное ко.к со 12 и находящийся с ним в зацеплении червяк 13. Устройство работает следующим образом. Вне машины декель 3 обрезают по размеру. Нажатием руки клин 7 отводят в нижнее положение, при этом фиксатор 11 вычоаи^ из паза 10 клина 7, н другой р>кон поворай чивают фиксатор II на угол 90 , фиксируя тем самым клин 7 в нижнем нерабочем положении (фиг. 4 и 7). В щель между клином 7 и поверхностью накладки 5 заводят один из концов декеля 3 и поворачивают фиксатор II в исходном положении (фиг 3 и 6). Под действием пружин 9 клин 7 подни мается, осуществляя предварительный тажим декеля 3 Фиксаторы 11 при этом входят в пазы 10 клина 7 Предварительный зажим другого кониа_де>еля 3 осуществляется ал:: Wa І. 17П 425 поінчно Дальнейшее хреличеиие силы за жима происходит одновременно с натяже ниєм декеля 3 на офсетном цитиндре 2 при повороте натяжного вала 4 посредством червячной -передали Ї2 ІЗ Предлагаемое устройство \ добьо в об ыуживании, надежно в работе и сокращает время на крепление декеля за один конец, зключающли червяин>ю пере дачу, и механизм для фиксации другого кои ца декеля, вк тючающий натяжчой вал с па зом и размещенными в нем элементами креп ления концевой части декеля, отличающееся тем, что с це чью упрощения конструкции и удобства з эксплуатации, каждый элемент крепления кочцевой части декеля имеет паз и размещенный в і-'ем патец, один конец ко TODOIO закргтен в теле натяжного вала, л др\гои несет фиксатор для элемента креп ления, при этом паз натяжного вала выполнен каиновым, а каждый элемент кретеьия концевой части декеля подпружинен относительно основания паза натяжною вала и имеет борму, идентичную форме J-ІОЇО паза Формула изобретения ^Устройство для крепления декеля на оф сетном цилиндре печатной машины, содер жащее установленные в выемке офсетного цилиндра механизм для натяжения декеля 11 Фиг / 1711425 1 A 5 Фог Фиг. 1711425 б-В Фаг. BCJJ Г Редактор Г Мельникова Составитель Н Калашникова Те\ред А Кравчук Корректор И Г/рдейи Тираж Подписное ВНМИҐШ Государственного комитета по изобретенирм и открытиям при ГКНТ СССР 11о035, Москва Ж—35 Раушская нгб д 4/5 Производственно издатріьскии комбинат «Патент» і Ужгород ул Гагарина 101
