Спарена зерносушарка

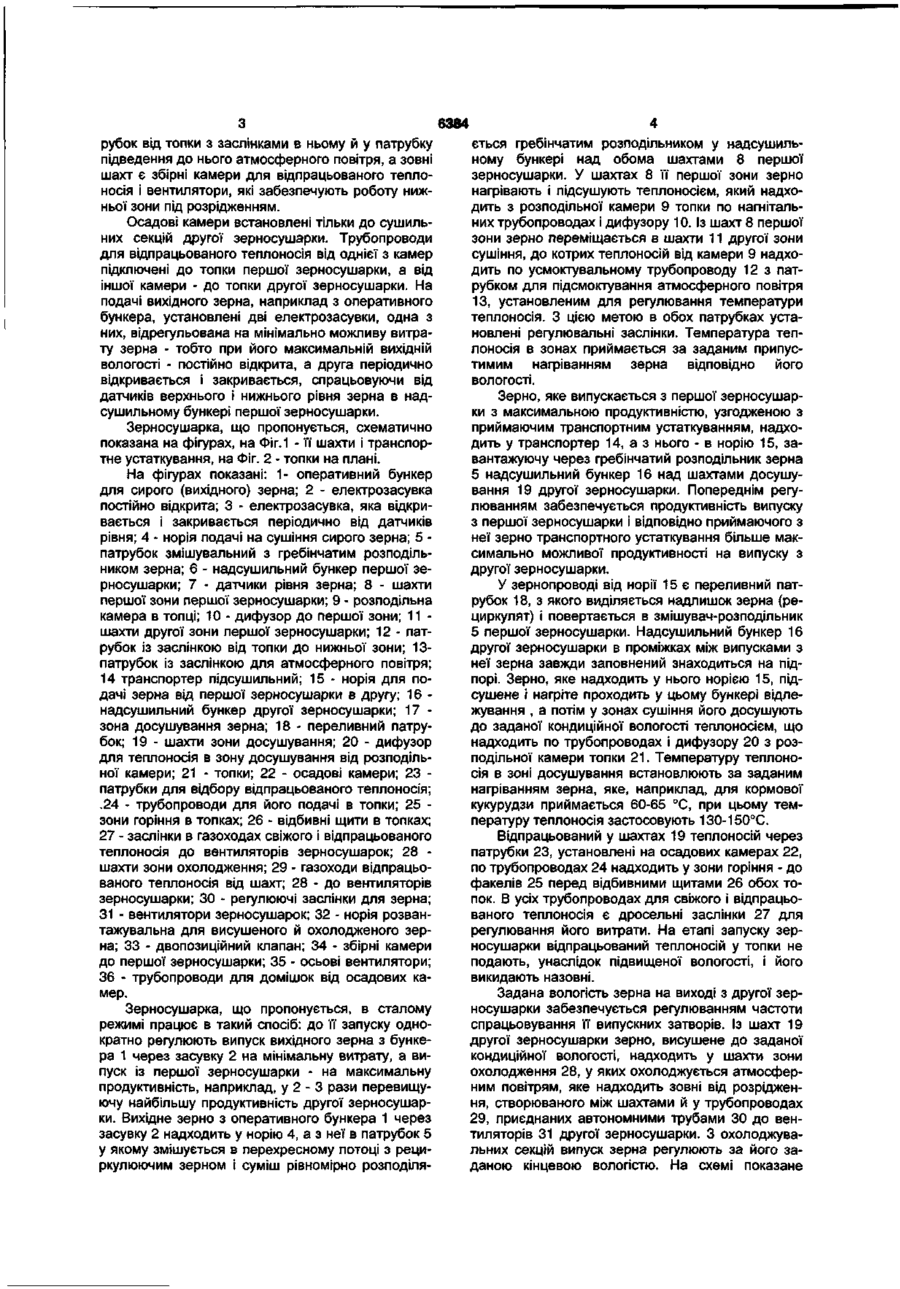

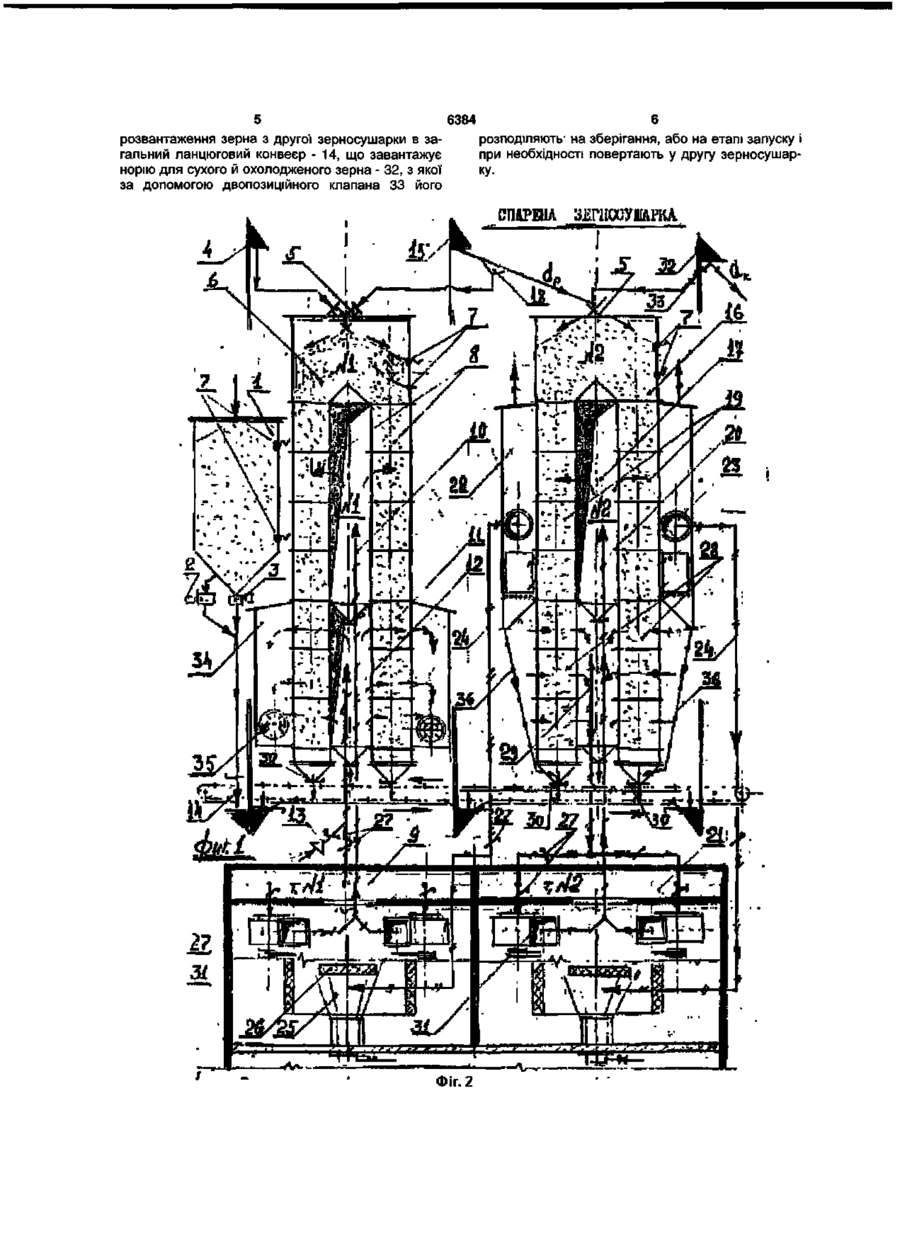

1 Спарена зерносушарка, яка з єднує дві пари секцій шахт з ПІДВІДНИМИ і ВІДВІДНИМИ коробами, утворюючи дві автономні зерносушарки, яка містить патрубок для змішування вихідного зерна з рециркулюючим зерном, осадочні камери до шахт і труби від них для відпрацьованого теплоносія, яка відрізняється тим, що під змішувальним патрубком встановлено гребінчастий розподілювач зернового потоку, рівномірно розподіляючий його на обидві шахти першої зерносушарки, до нижньої Спарена зерносушарка, яка пропонується, призначена для сушіння переважно зерна і олійницького насіння і може бути використана в сільському господарстві, на хлібоприймальних і переробних підприємствах ВІДОМІ пристрої спарених шахтних зерносушарок, наприклад, за винаходами СРСР, авторські посвідчення № 714112 і № 1825946, опубліковані, ВІДПОВІДНО, у Бюлетенях № 5 від 05 02 80 р і № 26 від 07 07 93 р , що є аналогами пропонованого винаходу У відомих пристроях перша зерносушарка призначена для підсушування і попереднього підігрівання суміші зерна в рециркуляційному циклі, її шахти розділені перегородками в напірній камері тільки на сушильні зони, приєднані до топки На надсушильному бункері встановлений змішувальний патрубок для змішування в перехресних потоках вихідного і рециркулюючого зерна Друга зерносушарка призначена для досушування й охолодження в розімкнутому циклі зерна, що надійшло з першої зерносушарки її шахти розділені на зони сушіння, приєднані до топки, і зону охолодження, приєднану до зовнішнього повітря Зовні шахт зон сушіння є осадові камери, до яких приєд зони цієї зерносушарки приєднаний патрубок з засувками від топки і на ПІДВОДІ атмосферного повітря, а з зовнішнього боку приєднані збірні камери для теплоносія з вентиляторами, осадочні камери встановлено тільки до шахт зони досушування зерна другої зерносушарки і від однієї з камер проведено трубопровід для подачі відпрацьованого теплоносія в топку першої зерносушарки, а від другої камери - в топку другої зерносушарки 2 Спарена зерносушарка за п 1, яка відрізняється тим, що на подачі вихідного зерна з оперативного бункера встановлено дві електрозасувки, одна з яких однократно регулюється на мінімальну продуктивність зерносушарки і постійно відкрита, а друга, керуюча, виконана з можливістю відкривання і закривання за допомогою датчиків рівня зерна в надсушильному бункері першої зерносушарки наний трубопровід для подачі в топку відпрацьованого теплоносія У напірних камерах обох зерносушарок установлені горизонтальні перегородки для їхнього поділу на автономні зони Найбільш близькою до пропонованої є спарена зерносушарка за авторським посвідченням № 1825946, обрана за прототип В аналогах і прототипі не забезпечується рівномірний розподіл зерна в шахтах першої зерносушарки, має місце її шарове завантаження без перемішування зерна вихідного і рециркулюючого, складно при керуванні процесом узгодити витрати зерна на випуску з зерносушарок і рециркулюючого 3 названих причин у прототипі занижена інтенсивність сушіння й енергетичний ККД, експлуатаційна надійність Метою корисної моделі, яка пропонується, є підвищення якості сушіння, економічності процесу й експлуатаційної надійності спареної зерносушарки Для цього під змішувальним патрубком, установленим перед першою зерносушаркою, а також на надсушильному бункері другої установлені гребінчаті розподільники, що забезпечують рівномірне завантаження зерна в обидві шахти У першій зерносушарці до її нижньої зони приєднаний пат 00 со CD 6384 рубок від топки з заслінками в ньому й у патрубку підведення до нього атмосферного повітря, а зовні шахт є збірні камери для відпрацьованого теплоносія і вентилятори, які забезпечують роботу нижньої зони під розрідженням. Осадові камери встановлені тільки до сушильних секцій другої зерносушарки. Трубопроводи для відпрацьованого теплоносія від однієї з камер підключені до топки першої зерносушарки, а від іншої камери - до топки другої зерносушарки. На подачі вихідного зерна, наприклад з оперативного бункера, установлені дві електрозасувки, одна з них, відрегульована на мінімально можливу витрату зерна - тобто при його максимальній вихідній вологості - постійно відкрита, а друга періодично відкривається і закривається, спрацьовуючи від датчиків верхнього і нижнього рівня зерна в надсушильному бункері першої зерносушарки. Зерносушарка, що пропонується, схематично показана на фігурах, на Фіг. 1 - її шахти і транспортне устаткування, на Фіг. 2 - топки на плані. На фігурах показані: 1- оперативний бункер для сирого (вихідного) зерна; 2 - електрозасувка постійно відкрита; 3 - електрозасувка, яка відкривається і закривається періодично від датчиків рівня; 4 - норія подачі на сушіння сирого зерна; 5 патрубок змішувальний з гребінчатим розподільником зерна; 6 - надсушильний бункер першої зерносушарки; 7 - датчики рівня зерна; 8 - шахти першої зони першої зерносушарки; 9 - розподільна камера в топці; 10 - дифузор до першої зони; 11 шахти другої зони першої зерносушарки; 12 - патрубок із заслінкою від топки до нижньої зони; 13патрубок із заслінкою для атмосферного повітря; 14 транспортер підсушильний; 15 - норія для подачі зерна від першої зерносушарки в другу; 16 надсушильний бункер другої зерносушарки; 17 зона досушування зерна; 18 - переливний патрубок; 19 - шахти зони досушування; 20 - дифузор для теплоносія в зону досушування від розподільної камери; 21 - топки; 22 - осадові камери; 23 патрубки для відбору відпрацьованого теплоносія; .24 - трубопроводи для його подачі в топки; 25 зони горіння в топках; 26 - відбивні щити в топках; 27 - заслінки в газоходах свіжого і відпрацьованого теплоносія до вентиляторів зерносушарок; 28 шахти зони охолодження; 29 - газоходи відпрацьованого теплоносія від шахт; 28 - до вентиляторів зерносушарки; ЗО - регулюючі заслінки для зерна; 31 - вентилятори зерносушарок; 32 - норія розвантажувальна для висушеного й охолодженого зерна; 33 - двопозиційний клапан; 34 - збірні камери до першої зерносушарки; 35 - осьові вентилятори; 36 - трубопроводи для домішок від осадових камер. Зерносушарка, що пропонується, в сталому режимі працює в такий спосіб: до її запуску однократно регулюють випуск вихідного зерна з бункера 1 через засувку 2 на мінімальну витрату, а випуск із першої зерносушарки - на максимальну продуктивність, наприклад, у 2 - 3 рази перевищуючу найбільшу продуктивність другої зерносушарки. Вихідне зерно з оперативного бункера 1 через засувку 2 надходить у норію 4, а з неї в патрубок 5 у якому змішується в перехресному потоці з рециркулюючим зерном і суміш рівномірно розподіля ється гребінчатим розподільником у надсушильному бункері над обома шахтами 8 першої зерносушарки. У шахтах 8 її першої зони зерно нагрівають і підсушують теплоносієм, який надходить з розподільної камери 9 топки по нагнітальних трубопроводах і дифузору 10. Із шахт 8 першої зони зерно переміщається в шахти 11 другої зони сушіння, до котрих теплоносій від камери 9 надходить по усмоктувальному трубопроводу 12 з патрубком для підсмоктування атмосферного повітря 13, установленим для регулювання температури теплоносія. З цією метою в обох патрубках установлені регулювальні заслінки. Температура теплоносія в зонах приймається за заданим припустимим нагріванням зерна відповідно його вологості. Зерно, яке випускається з першої зерносушарки з максимальною продуктивністю, узгодженою з приймаючим транспортним устаткуванням, надходить у транспортер 14, а з нього - в норію 15, завантажуючу через гребінчатии розподільник зерна 5 надсушильний бункер 16 над шахтами досушування 19 другої зерносушарки. Попереднім регулюванням забезпечується продуктивність випуску з першої зерносушарки і відповідно приймаючого з неї зерно транспортного устаткування більше максимально можливої продуктивності на випуску з другої зерносушарки. У зернопроводі від норії 15 є переливний патрубок 18, з якого виділяється надлишок зерна (рециркулят) і повертається в змішувач-розподільник 5 першої зерносушарки. Надсушильний бункер 16 другої зерносушарки в проміжках між випусками з неї зерна завжди заповнений знаходиться на підпорі. Зерно, яке надходить у нього норією 15, підсушене і нагріте проходить у цьому бункері відлежування , а потім у зонах сушіння його досушують до заданої кондиційної вологості теплоносієм, що надходить по трубопроводах і дифузору 20 з розподільної камери топки 21. Температуру теплоносія в зоні досушування встановлюють за заданим нагріванням зерна, яке, наприклад, для кормової кукурудзи приймається 60-65 °С, при цьому температуру теплоносія застосовують 130-150°С. Відпрацьований у шахтах 19 теплоносій через патрубки 23, установлені на осадових камерах 22, по трубопроводах 24 надходить у зони горіння - до факелів 25 перед відбивними щитами 26 обох топок. В усіх трубопроводах для свіжого і відпрацьованого теплоносія є дросельні заслінки 27 для регулювання його витрати. На етапі запуску зерносушарки відпрацьований теплоносій у топки не подають, унаслідок підвищеної вологості, і його викидають назовні. Задана вологість зерна на виході з другої зерносушарки забезпечується регулюванням частоти спрацьовування її випускних затворів. Із шахт 19 другої зерносушарки зерно, висушене до заданої кондиційної вологості, надходить у шахти зони охолодження 28, у яких охолоджується атмосферним повітрям, яке надходить зовні від розрідження, створюваного між шахтами й у трубопроводах 29, приєднаних автономними трубами ЗО до вентиляторів 31 другої зерносушарки. З охолоджувальних секцій випуск зерна регулюють за його заданою кінцевою вологістю. На схемі показане 5 6384 6 розвантаження зерна з другої зерносушарки в зарозподіляють- на зберігання, або на етапі запуску і гальний ланцюговий конвеєр - 14, що завантажує при необхідності повертають у другу зерносушарнорію для сухого й охолодженого зерна - 32, з якої ку. за допомогою двопозиційного клапана 33 його СШІРЕНЛ 4 Фіг. 2 ЗШЮСУІАРКА 6384 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
