Полива

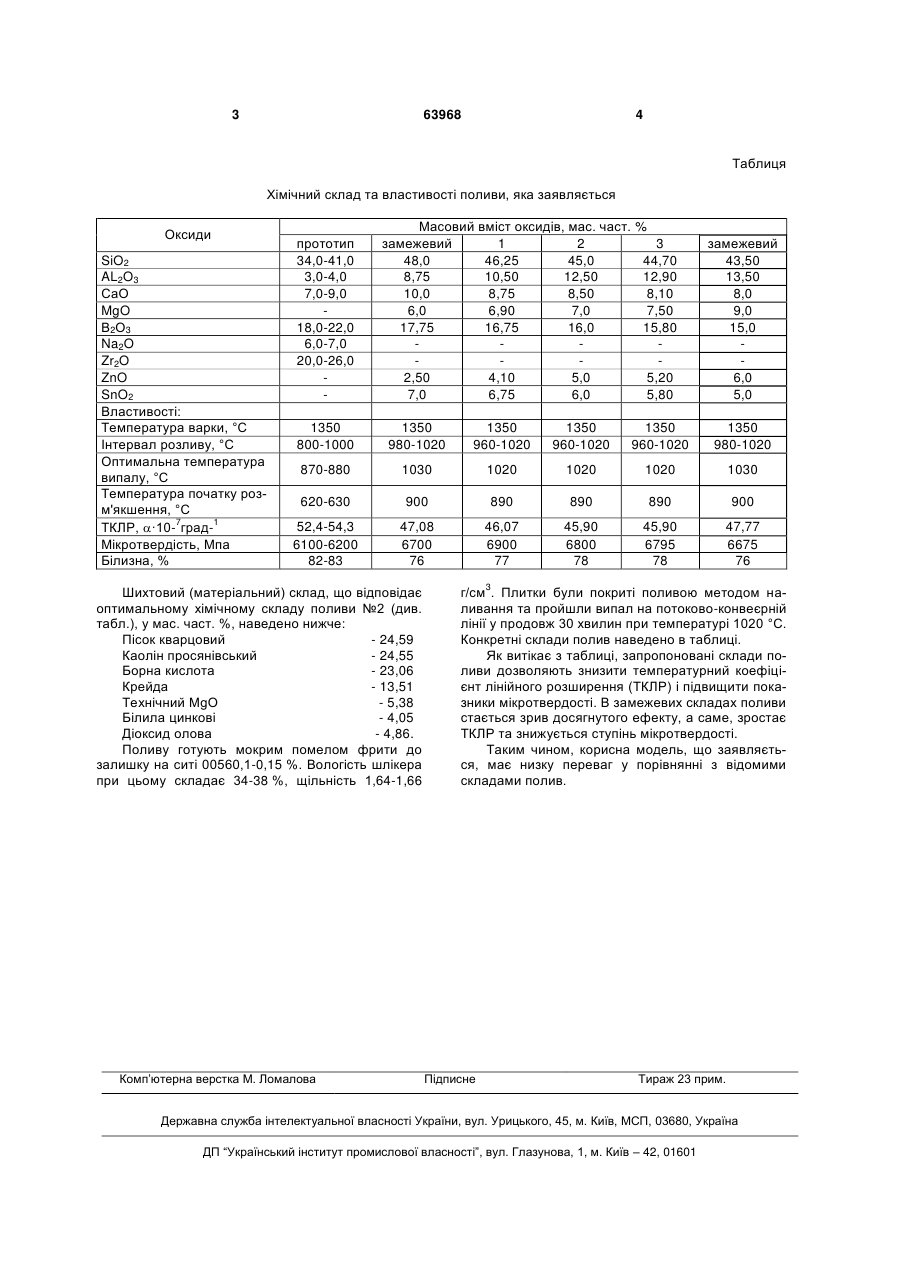

Полива, що містить SiO2, Аl2О3, СаО, В2О3, яка відрізняється тим, що вона додатково вміщує MgO, ZnO та SnO2, при такому співвідношенні компонентів, мас. част. %: SіO2 44,70-46,25; Аl2О3 10,50-12,90; СаО 8,10-8,75; MgO 6,90-7,50; В2О3 15,80-16,75; ZnO 4,10-5,20; SnO2 5,80-6,75. (19) (21) u201103892 (22) 31.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, БЛУДОВА ІРИНА ІГОРІВНА, ЗАХАРОВ АРТЕМ ВЯЧЕСЛАВОВИЧ 3 63968 4 Таблиця Хімічний склад та властивості поливи, яка заявляється Оксиди SiO2 AL2O3 СаО MgO В2О3 Na2O Zr2O ZnO SnO2 Властивості: Температура варки, °C Інтервал розливу, °C Оптимальна температура випалу, °C Температура початку розм'якшення, °C 7 1 ТКЛР, ·10- градМікротвердість, Мпа Білизна, % прототип 34,0-41,0 3,0-4,0 7,0-9,0 18,0-22,0 6,0-7,0 20,0-26,0 Масовий вміст оксидів, мас. част. замежевий 1 2 48,0 46,25 45,0 8,75 10,50 12,50 10,0 8,75 8,50 6,0 6,90 7,0 17,75 16,75 16,0 2,50 4,10 5,0 7,0 6,75 6,0 % 3 44,70 12,90 8,10 7,50 15,80 5,20 5,80 замежевий 43,50 13,50 8,0 9,0 15,0 6,0 5,0 1350 800-1000 1350 980-1020 1350 960-1020 1350 960-1020 1350 960-1020 1350 980-1020 870-880 1030 1020 1020 1020 1030 620-630 900 890 890 890 900 52,4-54,3 6100-6200 82-83 47,08 6700 76 46,07 6900 77 45,90 6800 78 45,90 6795 78 47,77 6675 76 Шихтовий (матеріальний) склад, що відповідає оптимальному хімічному складу поливи №2 (див. табл.), у мас. част. %, наведено нижче: Пісок кварцовий - 24,59 Каолін просянівський - 24,55 Борна кислота - 23,06 Крейда - 13,51 Технічний MgO - 5,38 Білила цинкові - 4,05 Діоксид олова - 4,86. Поливу готують мокрим помелом фрити до залишку на ситі 00560,1-0,15 %. Вологість шлікера при цьому складає 34-38 %, щільність 1,64-1,66 Комп’ютерна верстка М. Ломалова 3 г/см . Плитки були покриті поливою методом наливання та пройшли випал на потоково-конвеєрній лінії у продовж 30 хвилин при температурі 1020 °C. Конкретні склади полив наведено в таблиці. Як витікає з таблиці, запропоновані склади поливи дозволяють знизити температурний коефіцієнт лінійного розширення (ТКЛР) і підвищити показники мікротвердості. В замежевих складах поливи стається зрив досягнутого ефекту, а саме, зростає ТКЛР та знижується ступінь мікротвердості. Таким чином, корисна модель, що заявляється, має низку переваг у порівнянні з відомими складами полив. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
