Захватний пристрій маніпулятора
Номер патенту: 63969
Опубліковано: 25.10.2011
Автори: Кузнєцов Юрій Миколайович, Заброда Анастасія Олексіївна, Резенчук Олена Євгенівна
Формула / Реферат
Захватний пристрій маніпулятора, що містить циліндричний пустотілий корпус, упорну гайку, трубку, порожнина якої має можливість зв'язуватися з джерелом живлення робочого середовища, який відрізняється тим, що трубка виконана з неметалевого матеріалу у вигляді гвинтової спіралі, розташованої всередині циліндричного пустотілого корпуса, завальцьований кінець якої розміщений в боковому отворі корпуса, а відкритий кінець виведений через отвір в заглушці, з'єднаної з корпусом з протилежної сторони відносно упорної гайки.
Текст

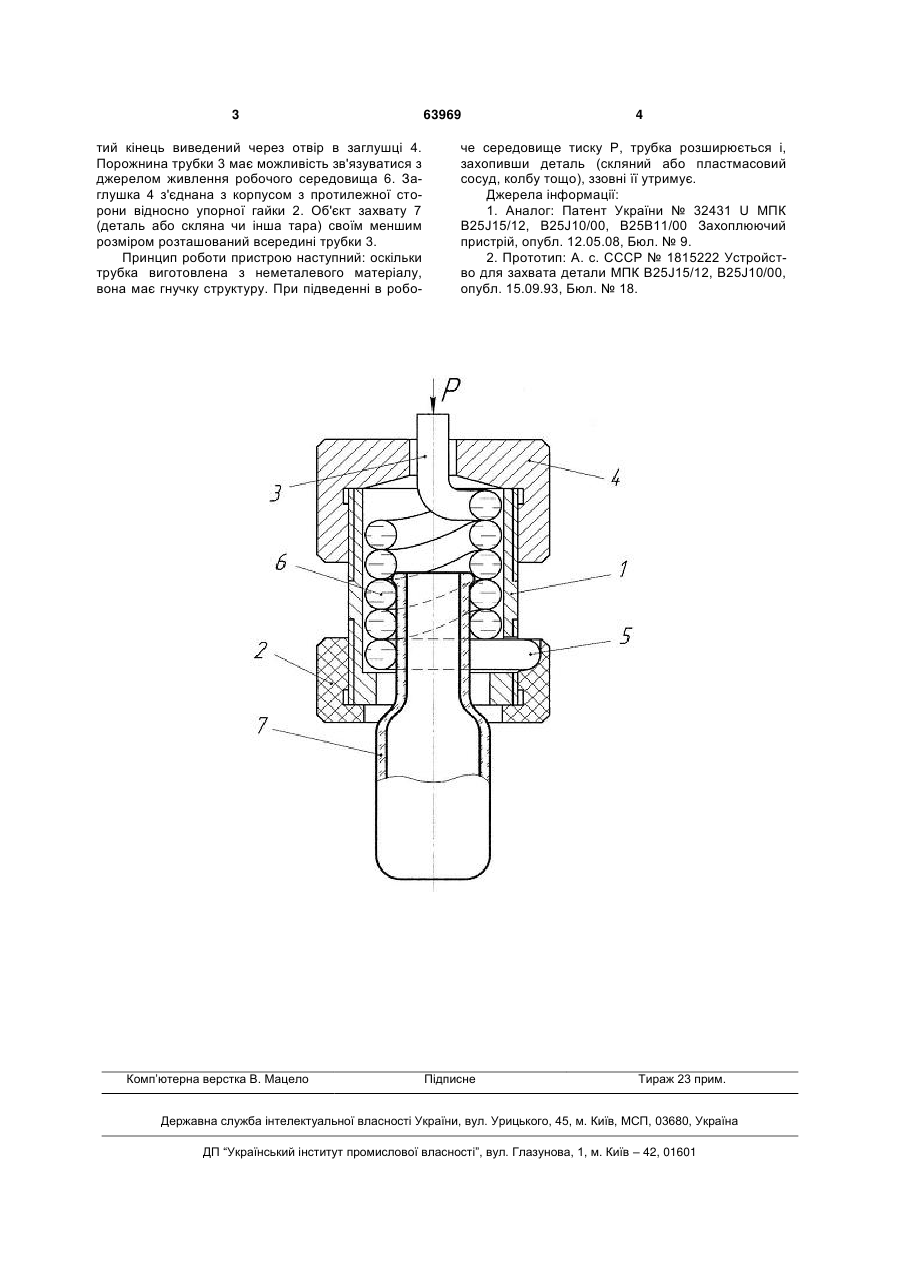

Захватний пристрій маніпулятора, що містить циліндричний пустотілий корпус, упорну гайку, 3 тий кінець виведений через отвір в заглушці 4. Порожнина трубки 3 має можливість зв'язуватися з джерелом живлення робочого середовища 6. Заглушка 4 з'єднана з корпусом з протилежної сторони відносно упорної гайки 2. Об'єкт захвату 7 (деталь або скляна чи інша тара) своїм меншим розміром розташований всередині трубки 3. Принцип роботи пристрою наступний: оскільки трубка виготовлена з неметалевого матеріалу, вона має гнучку структуру. При підведенні в робо Комп’ютерна верстка В. Мацело 63969 4 че середовище тиску Р, трубка розширюється і, захопивши деталь (скляний або пластмасовий сосуд, колбу тощо), ззовні її утримує. Джерела інформації: 1. Аналог: Патент України № 32431 U МПК B25J15/12, B25J10/00, В25В11/00 Захоплюючий пристрій, опубл. 12.05.08, Бюл. № 9. 2. Прототип: А. с. СССР № 1815222 Устройство для захвата детали МПК B25J15/12, B25J10/00, опубл. 15.09.93, Бюл. № 18. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюManipulator gripper
Автори англійськоюKuznietsov Yurii Mykolaiovych, Rezenchuk Olena Yevhenivna, Zabroda Anastasiia Oleksiivna
Назва патенту російськоюЗахватное устройство манипулятора
Автори російськоюКузнецов Юрий Николаевич, Резенчук Елена Евгеньевна, Заброда Анастасия Алексеевна
МПК / Мітки
МПК: B25J 15/00
Мітки: маніпулятора, захватний, пристрій
