Лобовий фрикційний варіатор

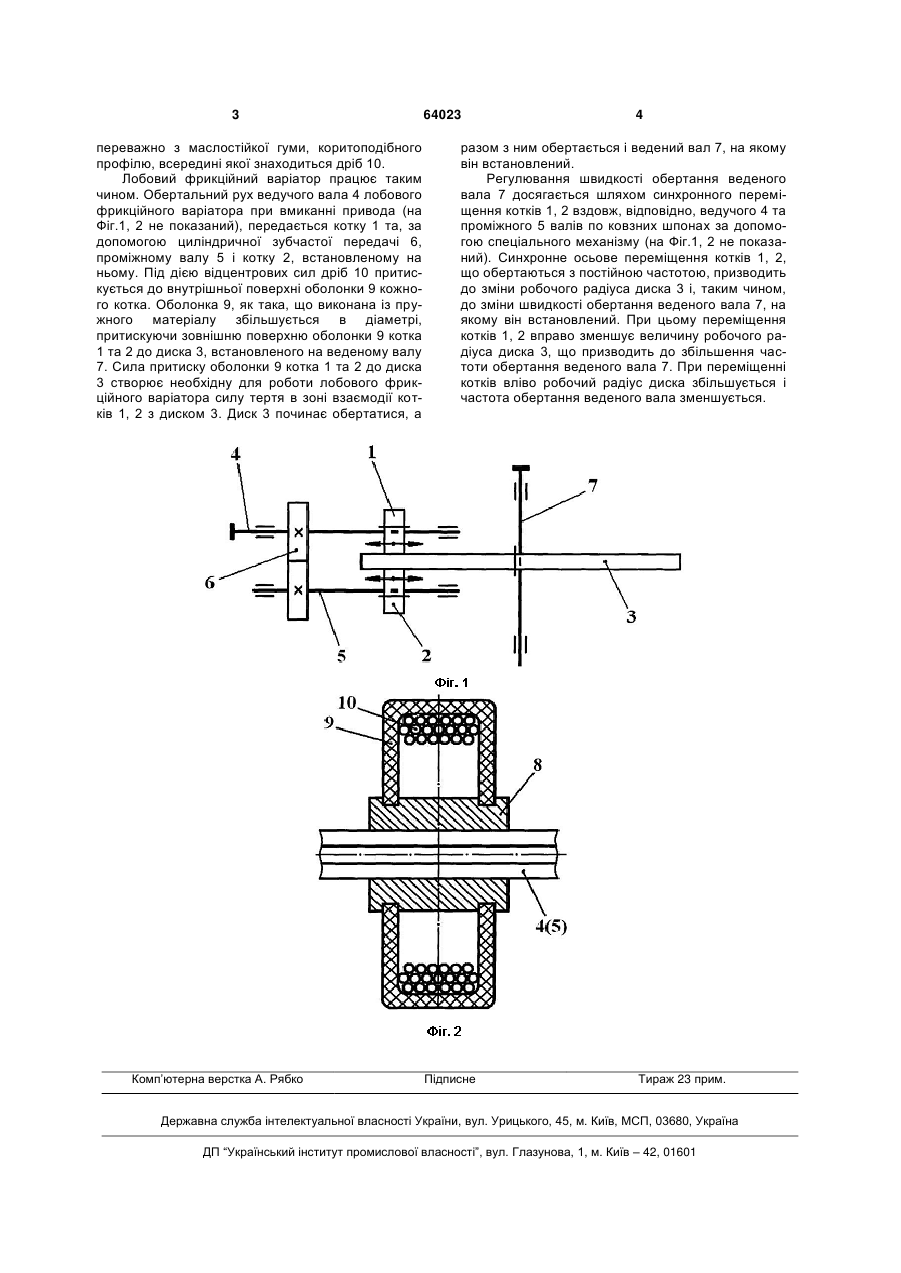

Лобовий фрикційний варіатор, що містить два котки, з'єднані між собою за допомогою циліндричної зубчастої передачі, один з котків встановлений на ведучому валу, другий встановлений на проміжному валу, та розташований між котками диск, встановлений на веденому валу, який відрізняється тим, що кожен із котків має з'єднані між собою металеву ступицю та пружну оболонку коритоподібного профілю, що містить всередині дріб. (19) (21) u201104274 (22) 08.04.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 переважно з маслостійкої гуми, коритоподібного профілю, всередині якої знаходиться дріб 10. Лобовий фрикційний варіатор працює таким чином. Обертальний рух ведучого вала 4 лобового фрикційного варіатора при вмиканні привода (на Фіг.1, 2 не показаний), передається котку 1 та, за допомогою циліндричної зубчастої передачі 6, проміжному валу 5 і котку 2, встановленому на ньому. Під дією відцентрових сил дріб 10 притискується до внутрішньої поверхні оболонки 9 кожного котка. Оболонка 9, як така, що виконана із пружного матеріалу збільшується в діаметрі, притискуючи зовнішню поверхню оболонки 9 котка 1 та 2 до диска 3, встановленого на веденому валу 7. Сила притиску оболонки 9 котка 1 та 2 до диска 3 створює необхідну для роботи лобового фрикційного варіатора силу тертя в зоні взаємодії котків 1, 2 з диском 3. Диск 3 починає обертатися, а Комп’ютерна верстка А. Рябко 64023 4 разом з ним обертається і ведений вал 7, на якому він встановлений. Регулювання швидкості обертання веденого вала 7 досягається шляхом синхронного переміщення котків 1, 2 вздовж, відповідно, ведучого 4 та проміжного 5 валів по ковзних шпонах за допомогою спеціального механізму (на Фіг.1, 2 не показаний). Синхронне осьове переміщення котків 1, 2, що обертаються з постійною частотою, призводить до зміни робочого радіуса диска 3 і, таким чином, до зміни швидкості обертання веденого вала 7, на якому він встановлений. При цьому переміщення котків 1, 2 вправо зменшує величину робочого радіуса диска 3, що призводить до збільшення частоти обертання веденого вала 7. При переміщенні котків вліво робочий радіус диска збільшується і частота обертання веденого вала зменшується. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
