Лобовий фрикційний варіатор

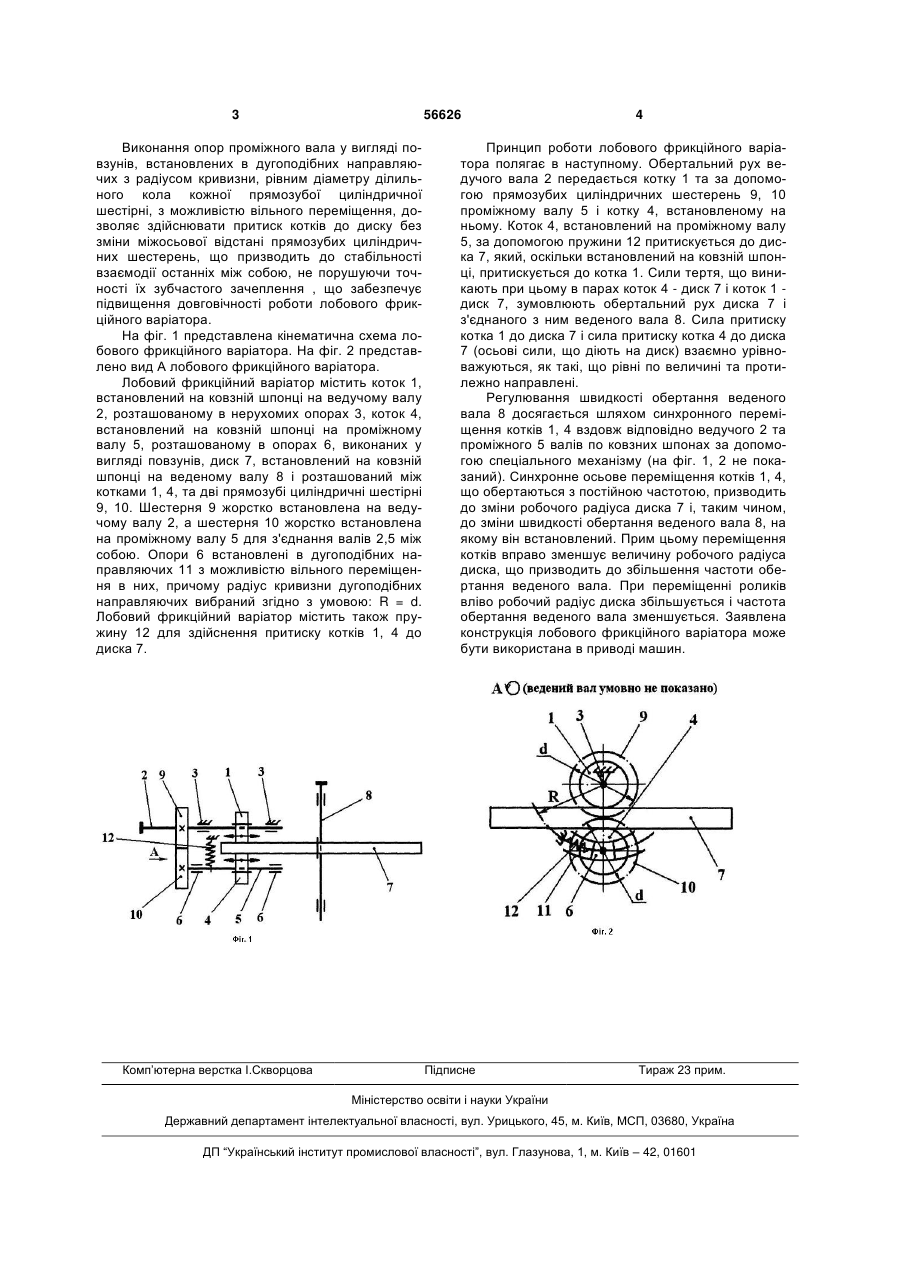

Лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому валу, розташованому в опорах, а другий на проміжному валу, розташованому в опорах, диск, встановлений на веденому валу і розташований між котками, 3 56626 Виконання опор проміжного вала у вигляді повзунів, встановлених в дугоподібних направляючих з радіусом кривизни, рівним діаметру ділильного кола кожної прямозубої циліндричної шестірні, з можливістю вільного переміщення, дозволяє здійснювати притиск котків до диску без зміни міжосьової відстані прямозубих циліндричних шестерень, що призводить до стабільності взаємодії останніх між собою, не порушуючи точності їх зубчастого зачеплення , що забезпечує підвищення довговічності роботи лобового фрикційного варіатора. На фіг. 1 представлена кінематична схема лобового фрикційного варіатора. На фіг. 2 представлено вид А лобового фрикційного варіатора. Лобовий фрикційний варіатор містить коток 1, встановлений на ковзній шпонці на ведучому валу 2, розташованому в нерухомих опорах 3, коток 4, встановлений на ковзній шпонці на проміжному валу 5, розташованому в опорах 6, виконаних у вигляді повзунів, диск 7, встановлений на ковзній шпонці на веденому валу 8 і розташований між котками 1, 4, та дві прямозубі циліндричні шестірні 9, 10. Шестерня 9 жорстко встановлена на ведучому валу 2, а шестерня 10 жорстко встановлена на проміжному валу 5 для з'єднання валів 2,5 між собою. Опори 6 встановлені в дугоподібних направляючих 11 з можливістю вільного переміщення в них, причому радіус кривизни дугоподібних направляючих вибраний згідно з умовою: R = d. Лобовий фрикційний варіатор містить також пружину 12 для здійснення притиску котків 1, 4 до диска 7. Комп’ютерна верстка І.Скворцова 4 Принцип роботи лобового фрикційного варіатора полягає в наступному. Обертальний рух ведучого вала 2 передається котку 1 та за допомогою прямозубих циліндричних шестерень 9, 10 проміжному валу 5 і котку 4, встановленому на ньому. Коток 4, встановлений на проміжному валу 5, за допомогою пружини 12 притискується до диска 7, який, оскільки встановлений на ковзній шпонці, притискується до котка 1. Сили тертя, що виникають при цьому в парах коток 4 - диск 7 і коток 1 диск 7, зумовлюють обертальний рух диска 7 і з'єднаного з ним веденого вала 8. Сила притиску котка 1 до диска 7 і сила притиску котка 4 до диска 7 (осьові сили, що діють на диск) взаємно урівноважуються, як такі, що рівні по величині та протилежно направлені. Регулювання швидкості обертання веденого вала 8 досягається шляхом синхронного переміщення котків 1, 4 вздовж відповідно ведучого 2 та проміжного 5 валів по ковзних шпонах за допомогою спеціального механізму (на фіг. 1, 2 не показаний). Синхронне осьове переміщення котків 1, 4, що обертаються з постійною частотою, призводить до зміни робочого радіуса диска 7 і, таким чином, до зміни швидкості обертання веденого вала 8, на якому він встановлений. Прим цьому переміщення котків вправо зменшує величину робочого радіуса диска, що призводить до збільшення частоти обертання веденого вала. При переміщенні роликів вліво робочий радіус диска збільшується і частота обертання веденого вала зменшується. Заявлена конструкція лобового фрикційного варіатора може бути використана в приводі машин. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
