Лобовий фрикційний варіатор

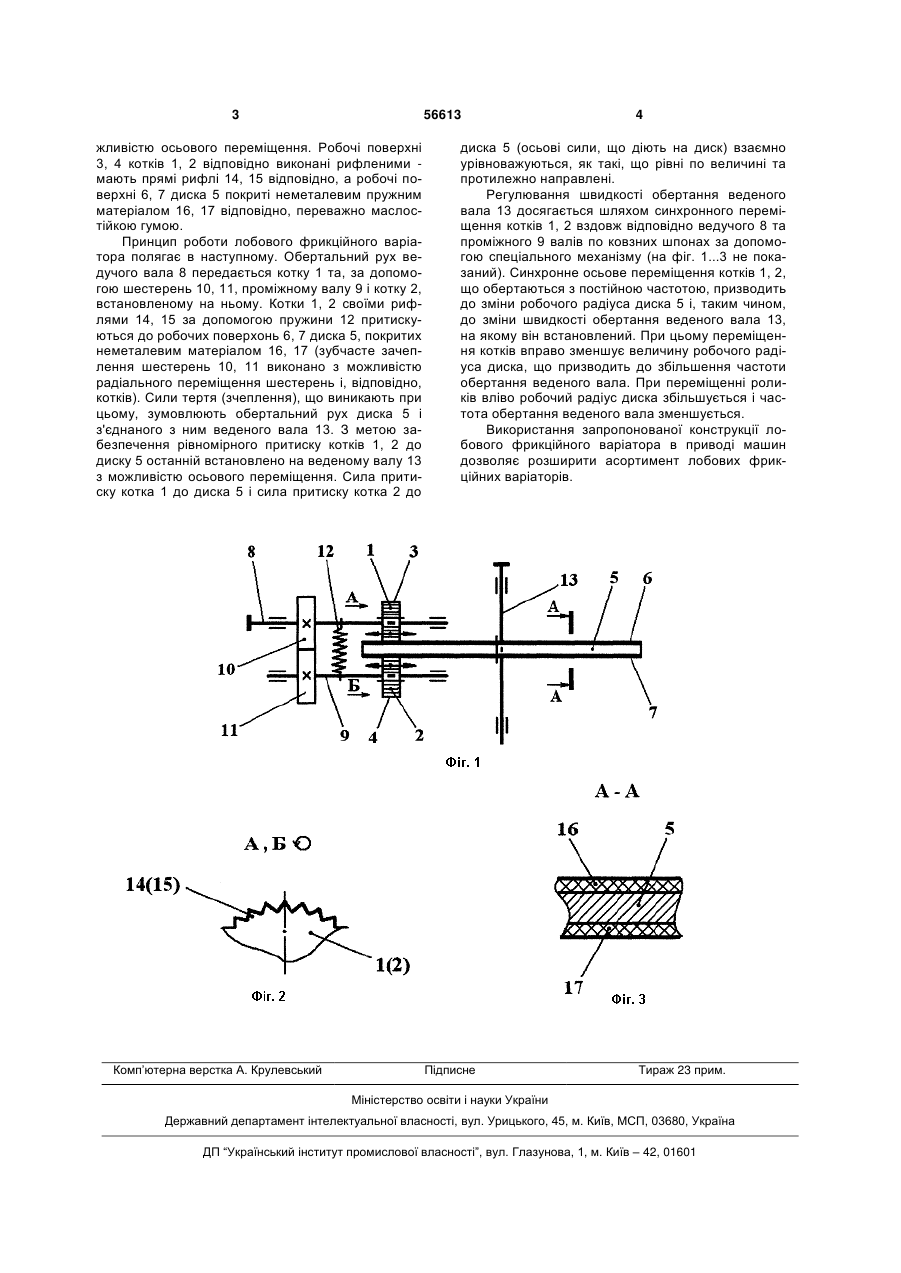

Лобовий фрикційний варіатор, що містить два котки з робочими поверхнями, один з яких встановлений на ведучому, а другий на проміжному валах, та диск з двома робочими поверхнями, встановлений на веденому валу і розташований між котками, який відрізняється тим, що робоча поверхня кожного котка виконана рифленою, а робочі поверхні диска покриті неметалевим пружним матеріалом, переважно маслостійкою гумою. (19) (21) u201006733 (22) 01.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМ'ЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 56613 жливістю осьового переміщення. Робочі поверхні 3, 4 котків 1, 2 відповідно виконані рифленими мають прямі рифлі 14, 15 відповідно, а робочі поверхні 6, 7 диска 5 покриті неметалевим пружним матеріалом 16, 17 відповідно, переважно маслостійкою гумою. Принцип роботи лобового фрикційного варіатора полягає в наступному. Обертальний рух ведучого вала 8 передається котку 1 та, за допомогою шестерень 10, 11, проміжному валу 9 і котку 2, встановленому на ньому. Котки 1, 2 своїми рифлями 14, 15 за допомогою пружини 12 притискуються до робочих поверхонь 6, 7 диска 5, покритих неметалевим матеріалом 16, 17 (зубчасте зачеплення шестерень 10, 11 виконано з можливістю радіального переміщення шестерень і, відповідно, котків). Сили тертя (зчеплення), що виникають при цьому, зумовлюють обертальний рух диска 5 і з'єднаного з ним веденого вала 13. З метою забезпечення рівномірного притиску котків 1, 2 до диску 5 останній встановлено на веденому валу 13 з можливістю осьового переміщення. Сила притиску котка 1 до диска 5 і сила притиску котка 2 до Комп’ютерна верстка А. Крулевський 4 диска 5 (осьові сили, що діють на диск) взаємно урівноважуються, як такі, що рівні по величині та протилежно направлені. Регулювання швидкості обертання веденого вала 13 досягається шляхом синхронного переміщення котків 1, 2 вздовж відповідно ведучого 8 та проміжного 9 валів по ковзних шпонах за допомогою спеціального механізму (на фіг. 1...3 не показаний). Синхронне осьове переміщення котків 1, 2, що обертаються з постійною частотою, призводить до зміни робочого радіуса диска 5 і, таким чином, до зміни швидкості обертання веденого вала 13, на якому він встановлений. При цьому переміщення котків вправо зменшує величину робочого радіуса диска, що призводить до збільшення частоти обертання веденого вала. При переміщенні роликів вліво робочий радіус диска збільшується і частота обертання веденого вала зменшується. Використання запропонованої конструкції лобового фрикційного варіатора в приводі машин дозволяє розширити асортимент лобових фрикційних варіаторів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
