Лобовий фрикційний варіатор
Номер патенту: 60504
Опубліковано: 25.06.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу і розташований між котками, який відрізняється тим, що котки та диск встановлені на відповідних валах з можливістю осьового переміщення вздовж останніх.
Текст

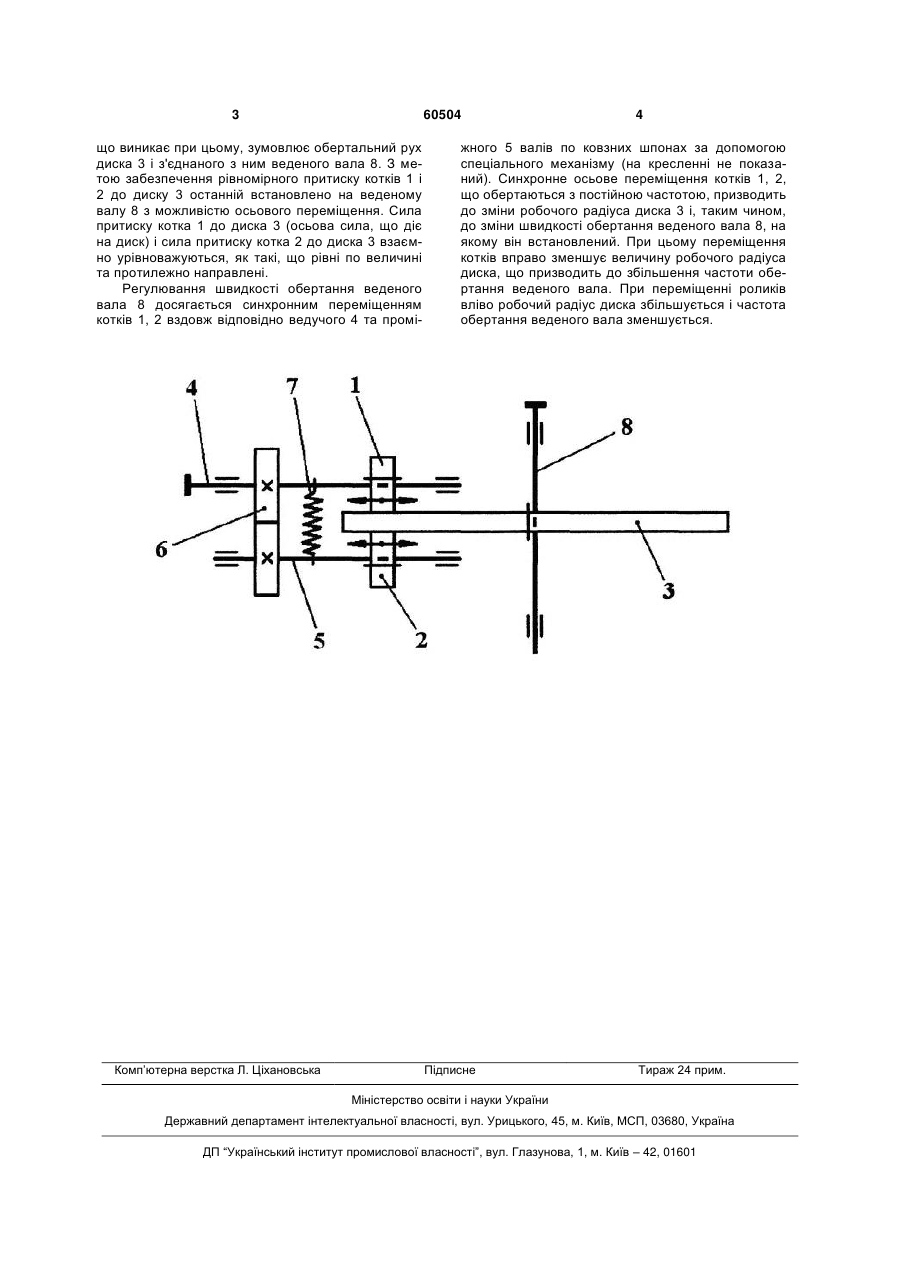

Лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому, а другий на проміжному валах, та диск, встановлений на веденому валу і розташований між котками, який відрізняється тим, що котки та диск встановлені на відповідних валах з можливістю осьового переміщення вздовж останніх. (19) (21) u201013348 (22) 10.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 60504 що виникає при цьому, зумовлює обертальний рух диска 3 і з'єднаного з ним веденого вала 8. З метою забезпечення рівномірного притиску котків 1 і 2 до диску 3 останній встановлено на веденому валу 8 з можливістю осьового переміщення. Сила притиску котка 1 до диска 3 (осьова сила, що діє на диск) і сила притиску котка 2 до диска 3 взаємно урівноважуються, як такі, що рівні по величині та протилежно направлені. Регулювання швидкості обертання веденого вала 8 досягається синхронним переміщенням котків 1, 2 вздовж відповідно ведучого 4 та промі Комп’ютерна верстка Л. Ціхановська 4 жного 5 валів по ковзних шпонах за допомогою спеціального механізму (на кресленні не показаний). Синхронне осьове переміщення котків 1, 2, що обертаються з постійною частотою, призводить до зміни робочого радіуса диска 3 і, таким чином, до зміни швидкості обертання веденого вала 8, на якому він встановлений. При цьому переміщення котків вправо зменшує величину робочого радіуса диска, що призводить до збільшення частоти обертання веденого вала. При переміщенні роликів вліво робочий радіус диска збільшується і частота обертання веденого вала зменшується. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrontal friction variable-speed drive
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЛобовой фрикционный вариатор
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 15/12
Мітки: лобовий, фрикційний, варіатор
Код посилання
<a href="https://ua.patents.su/2-60504-lobovijj-frikcijjnijj-variator.html" target="_blank" rel="follow" title="База патентів України">Лобовий фрикційний варіатор</a>
Лобовий фрикційний варіатор
Номер патенту: 56613
Опубліковано: 25.01.2011
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 15/00
Мітки: варіатор, лобовий, фрикційний
Формула / Реферат:
Лобовий фрикційний варіатор, що містить два котки з робочими поверхнями, один з яких встановлений на ведучому, а другий на проміжному валах, та диск з двома робочими поверхнями, встановлений на веденому валу і розташований між котками, який відрізняється тим, що робоча поверхня кожного котка виконана рифленою, а робочі поверхні диска покриті неметалевим пружним матеріалом, переважно маслостійкою гумою.
Лобовий фрикційний варіатор
Номер патенту: 56626
Опубліковано: 25.01.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 15/00
Мітки: варіатор, фрикційний, лобовий
Формула / Реферат:
Лобовий фрикційний варіатор, що містить два котки, один з яких встановлений на ведучому валу, розташованому в опорах, а другий на проміжному валу, розташованому в опорах, диск, встановлений на веденому валу і розташований між котками, та дві прямозубі циліндричні шестерні, одна з яких встановлена на ведучому валу, а друга на проміжному валу та з'єднують їх між собою, який відрізняється тим, що опори ведучого вала виконані нерухомими, а опори...
Лобовий фрикційний варіатор
Номер патенту: 54935
Опубліковано: 25.11.2010
Автори: Поладич Іван Валентинович, Піпа Борис Федорович
МПК: F16H 15/00
Мітки: фрикційний, варіатор, лобовий
Формула / Реферат:
Лобовий фрикційний варіатор, що містить кінематично з'єднані два котки, один з яких встановлений на ведучому валу, а другий - на проміжному валу, та диск, встановлений на веденому валу між котками, при цьому осі ведучого, проміжного та веденого валів розташовані в одній площині, який відрізняється тим, що оснащений додатковим диском, встановленим на веденому валу між роликами, причому диски встановлені з можливістю притискання до котків.
Лобовий фрикційний варіатор
Номер патенту: 57142
Опубліковано: 10.02.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16H 15/22, F16H 15/02
Мітки: лобовий, фрикційний, варіатор
Формула / Реферат:
Лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, та диск з криволінійною робочою поверхнею, встановлений на веденому валу з можливістю притискання криволінійною робочою поверхнею до котка, який відрізняється тим, що обладнаний додатковим диском з криволінійною робочою поверхнею, встановленим на веденому валу, додатковим котком з проміжним валом, встановленим між додатковим диском та котком, та двома циліндричними...
Лобовий фрикційний варіатор
Номер патенту: 29172
Опубліковано: 10.01.2008
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 15/08
Мітки: фрикційний, варіатор, лобовий
Формула / Реферат:
Лобовий фрикційний варіатор, що містить циліндричний коток, встановлений на ведучому валу з можливістю переміщення вздовж його осі, та диск, встановлений на веденому валу з можливістю притискання до циліндричного котка, який відрізняється тим, що додатково обладнаний додатковим диском, встановленим на веденому валу, та паразитним котком, встановленим між додатковим диском та циліндричним котком, причому додатковий диск встановлено з...
