Струменевий насос

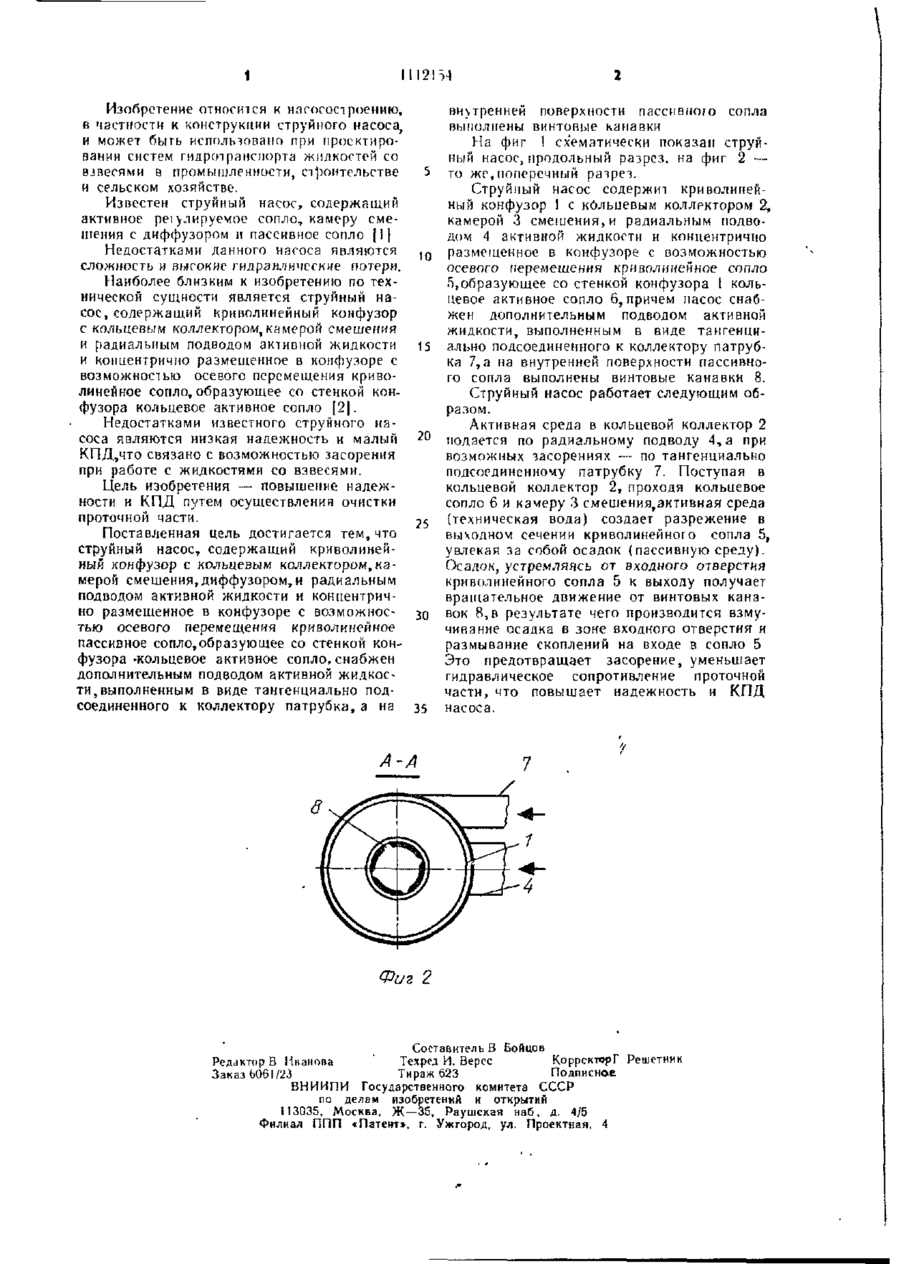

СТРУЙНЫЙ НАСОС,содержащий криволинейный конфузор с кольцевым коллектором, камерой смешения, диффузором и радиальным подводом активной жидкости и концентрично размещенное в конфузоре с возможностью осевою перемещения криволинейное пассивное сопло, образующее со стенкой конфузора кольцевое активное сопло» отличающийся тем,что,с целью повышения надежности и КПД путем осуществления очистки проточной части, он снабжен дополнительным подводом активной жидкости, выполненным в виде тангенциально подсоединенного к коллектору патрубка,а на внутренней поверхности пассивного сопла выполнены винтовые канавки. с УЭ to А 1 1112154 Изобретение относится к насосост роению, в частности к конструкции струйного насоса, и может быгь использовано при проектировании систем гидротранспорта жидкостей со взвесями в промышленности, строительстве и сельском хозяйстве. Известен струйный насос, содержащий активное реі\лируемое сопло, камеру смешения с диффузором и пассивное сопло [1} Недостатками данного насоса являются сложность и высокие гидравлические потери. Наиболее близким к изобретению по технической сущности является струйный насос, содержащий криволинейный конфузор с кольцевым коллектором, камерой смешения и радиальным подводом активной жидкости и концентрично размещенное в конфузоре с возможностью осевого перемещения криволинейное сопло, образующее со стенкой конфузора кольцевое активное сопло [2|. Недостатками известного струйного насоса являются низкая надежность и малый КПД,что связано с возможностью засорения при работе с жидкостями со взвесями. Цель изобретения — повышение надежности и КПД путем осуществления очистки проточной части. Поставленная цель достигается тем,что Струйный насос, содержащий криволинейный конфузор с кольцевым коллектором, камерой смешения,диффузором, и радиальным подводом активной жидкости и концентрично размещенное в конфузоре с возможностью осевого перемещения криволинейное пассивное сопло,образующее со стенкой конфузора-кольцевое активное сопло, снабжен дополнительным подводом активной жидкости, выполненным в виде тангенциально подсоединенного к коллектору патрубка, а на 5 10 15 20 25 30 35 внутренней поверхности пассивного сопла выполнены винтовые канавки На фиг 1 схематически показан струйный насос, продольный разрез, на фиг 2 — то же, поперечный разрез. Струйный насос содержит криволинейный конфузор I с кольцевым коллектором 2, камерой 3 смешения, и радиальным подводом 4 активной жидкости и концентрично размещенное в конфузоре с возможностью осевого перемещения криволинейное сопло 5,образующее со стенкой конфузора 1 кольцевое активное сопло 67причем пасос снабжен дополнительным подводом активной жидкости, выполненным в виде тангенииально подсоединенного к коллектору патрубка 7,а на внутренней поверхности пассивного сопла выполнены винтовые канавки 8. Струйный насос работает следующим образом. Активная среда в кольцевой коллектор 2 подается по радиальному подводу 4,а при возможных засорениях — по тангенциально подсоединенному патрубку 7. Поступая в кольцевой коллектор 2, проходя кольцевое сопло 6 и камеру 3 смешениятактивная среда {техническая вода) создает разрежение в выходном сечении криволинейного сопла 5, увлекая за собой осадок (пассивную среду). Осадок, устремляясь от вхолного отверстия криволинейного сопла 5 к выходу получает вращательное движение от винтовых канавок 8,в результате чего производится взмучивание осадка в зоне входного отверстия и размывание скоплений на входе в сопло 5 Это предотвращает засорение, уменьшает гидравлическое сопротивление проточной части, что повышает надежность и КПД насоса. А-А Фиг 2 Составитель В Бойцов Редакторе Иванова ' Техред И. Верес КоррскторГ Решетник Заказ 6061/23 Тираж 623 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д. 4/5 Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
