Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля
Номер патенту: 64331
Опубліковано: 10.11.2011
Автори: Кириша Руслан Олександрович, Клімов Сергій Васильович, Ткачук Микола Микитович
Формула / Реферат
Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля, що містить базову машину з начіпним робочим органом, на якому знаходиться рулон з фільтруючим матеріалом, який відрізняється тим, що для вкладання вертикального фільтруючого елемента на начіпному робочому органі розміщено стрічковкладальний пристрій, виконаний у вигляді двох паралельних пластин, а за начіпним робочим органом влаштовано пристрій для присипки ґрунтом фільтруючого елемента, що забезпечує його фіксацію.
Текст

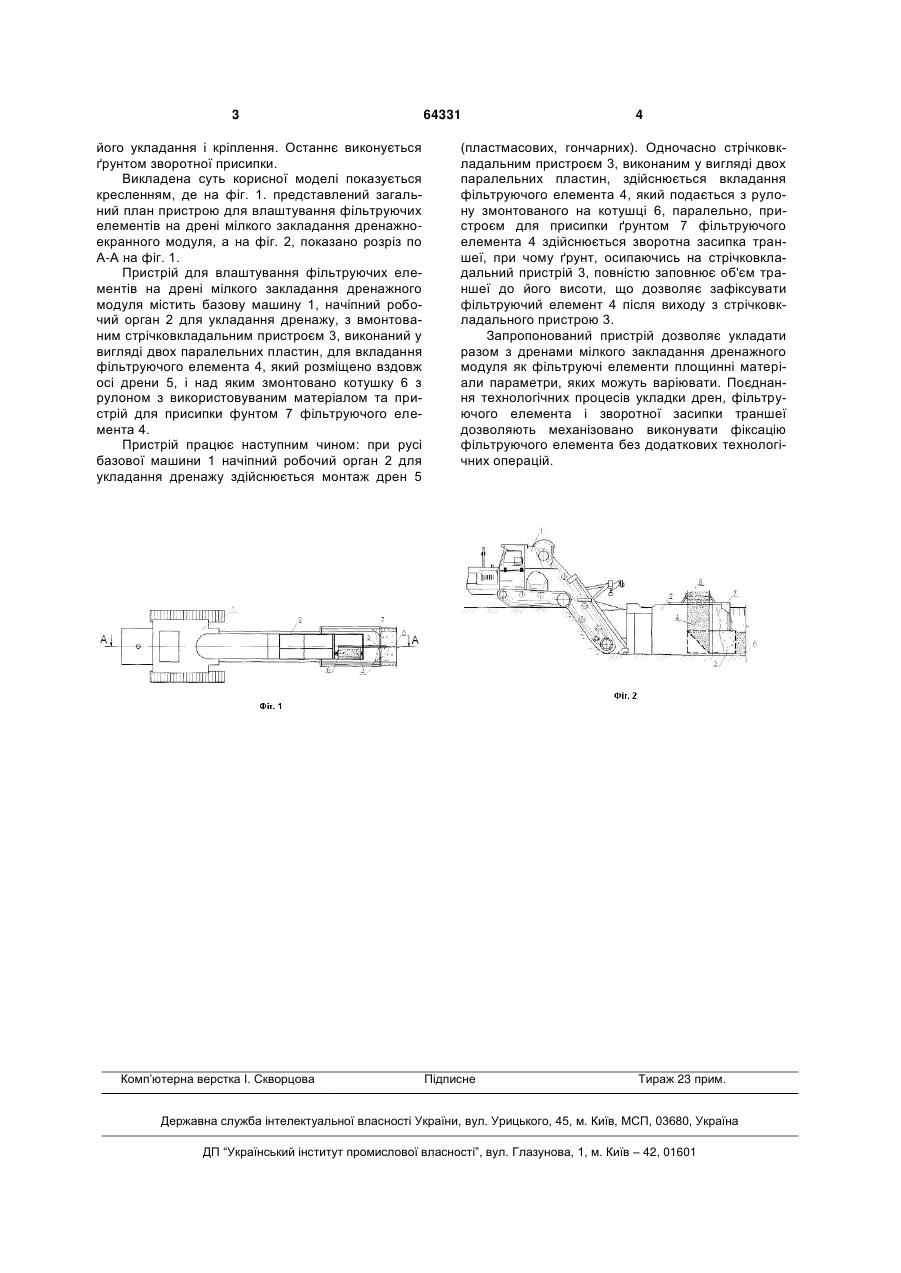

Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного 3 його укладання і кріплення. Останнє виконується ґрунтом зворотної присипки. Викладена суть корисної моделі показується кресленням, де на фіг. 1. представлений загальний план пристрою для влаштування фільтруючих елементів на дрені мілкого закладання дренажноекранного модуля, а на фіг. 2, показано розріз по А-А на фіг. 1. Пристрій для влаштування фільтруючих елементів на дрені мілкого закладання дренажного модуля містить базову машину 1, начіпний робочий орган 2 для укладання дренажу, з вмонтованим стрічковкладальним пристроєм 3, виконаний у вигляді двох паралельних пластин, для вкладання фільтруючого елемента 4, який розміщено вздовж осі дрени 5, і над яким змонтовано котушку 6 з рулоном з використовуваним матеріалом та пристрій для присипки фунтом 7 фільтруючого елемента 4. Пристрій працює наступним чином: при русі базової машини 1 начіпний робочий орган 2 для укладання дренажу здійснюється монтаж дрен 5 Комп’ютерна верстка І. Скворцова 64331 4 (пластмасових, гончарних). Одночасно стрічковкладальним пристроєм 3, виконаним у вигляді двох паралельних пластин, здійснюється вкладання фільтруючого елемента 4, який подається з рулону змонтованого на котушці 6, паралельно, пристроєм для присипки ґрунтом 7 фільтруючого елемента 4 здійснюється зворотна засипка траншеї, при чому ґрунт, осипаючись на стрічковкладальний пристрій 3, повністю заповнює об'єм траншеї до його висоти, що дозволяє зафіксувати фільтруючий елемент 4 після виходу з стрічковкладального пристрою 3. Запропонований пристрій дозволяє укладати разом з дренами мілкого закладання дренажного модуля як фільтруючі елементи площинні матеріали параметри, яких можуть варіювати. Поєднання технологічних процесів укладки дрен, фільтруючого елемента і зворотної засипки траншеї дозволяють механізовано виконувати фіксацію фільтруючого елемента без додаткових технологічних операцій. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for arrangement of a filtering element at sheep drain of drain module
Автори англійськоюTkachuk Mykola Mykytovych, Klimov Serhii Vasyliovych, Kyrysha Ruslan Oleksandrovych
Назва патенту російськоюПриспособление для обустройства фильтрующего элемента на дрене мелкого заложения дренажного модуля
Автори російськоюТкачук Николай Никитович, Климов Сергей Васильевич, Кириша Руслан Александрович
МПК / Мітки
МПК: E02B 3/14
Мітки: елемента, фільтруючого, закладання, модуля, дрени, дренажного, пристрій, влаштування, мілкого
