Пристрій для влаштування антифільтраційного екрана дренажно-екранного модуля

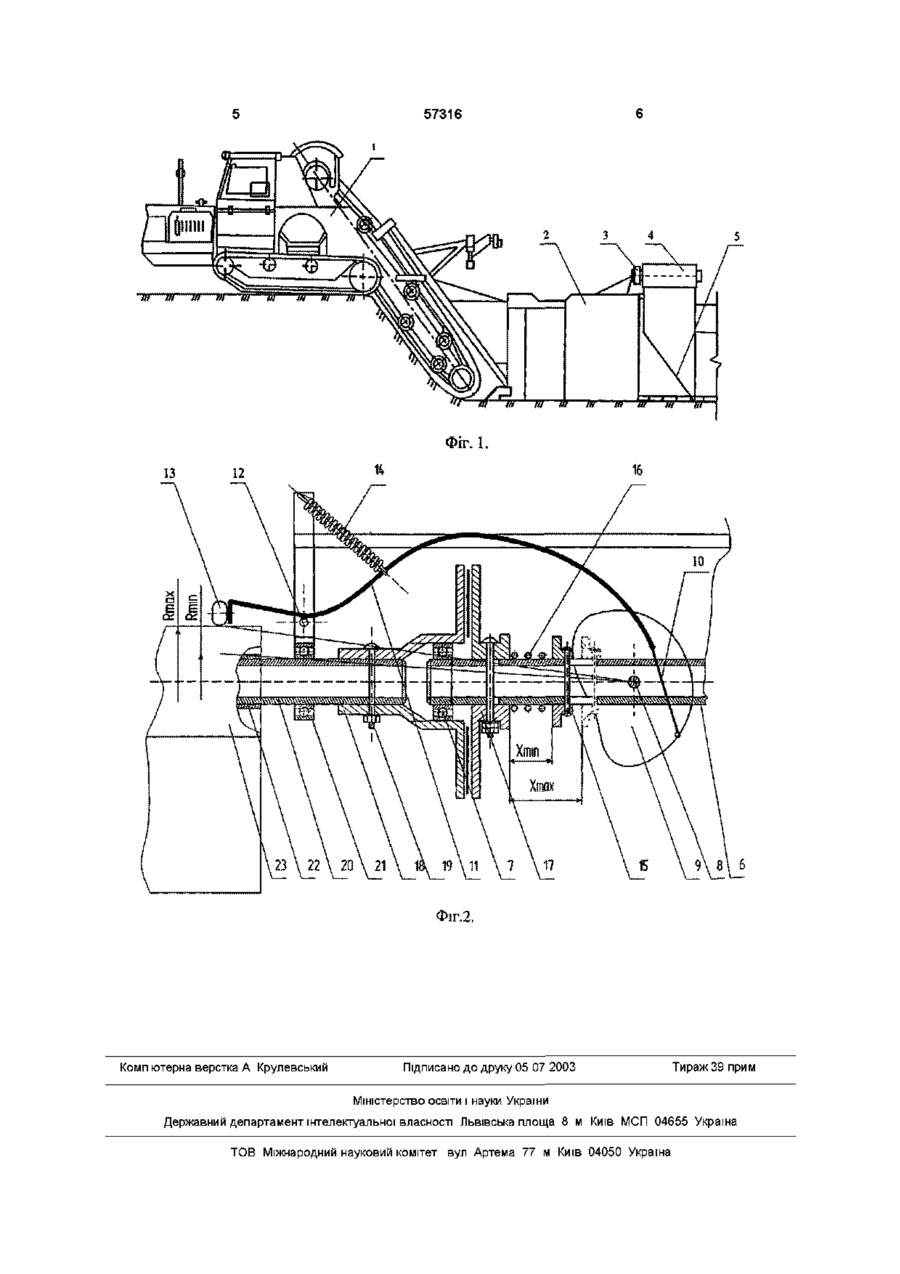

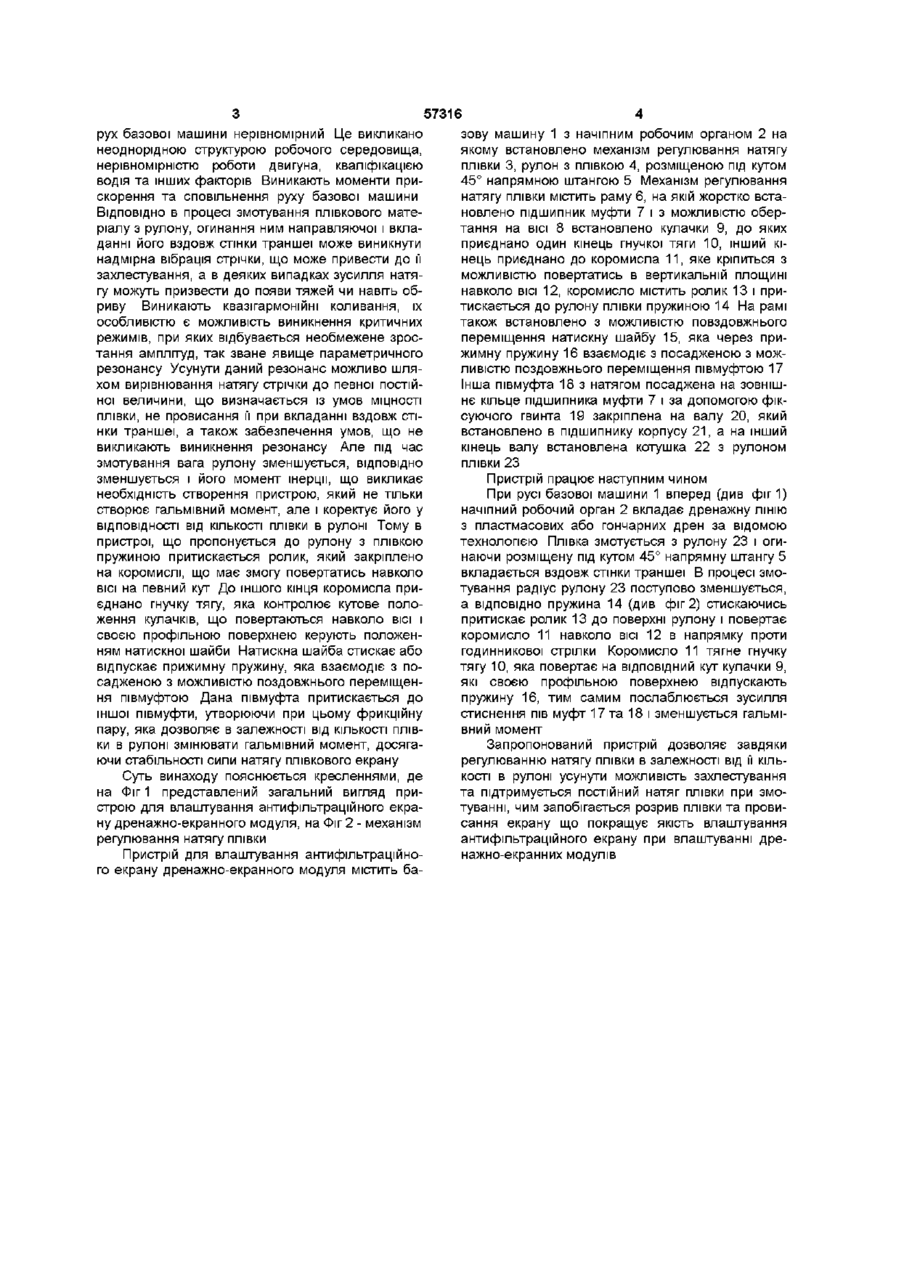

Пристрій для влаштування антифільтраційного екрана дренажно-екранного модуля, який містить базову машину з начіпним робочим органом, на якому знаходиться рулон з плівкою, розміщеною під кутом 45° напрямною штангою, який відрізняється тим, що для регулювання натягу плівки на начіпному робочому органі встановлено механізм регулювання натягу плівки, що складається з рами, на якій жорстко встанов лено підшипник муфти і з можливістю обертання на осі встановлено кулачки, до яких приєднано один кінець гнучкої тяги, інший кінець приєднано до коромисла, яке кріпиться з можливістю повертатись в вертикальній площині навколо осі, коромисло містить ролик і притискається до рулону плівки пружиною, на рамі також встановлено з можливістю повздовжнього переміщення натискну шайбу, яка через притискну пружину взаємодіє з посадженою з можливістю поздовжнього переміщення півмуфтою, а інша півмуфта з натягом посаджена на зовнішнє кільце підшипника муфти, що знаходиться на рамі, і за допомогою фіксуючого гвинта закріплена на КІНЦІ вала, який встановлено в підшипнику корпусу, а на інший кінець вала встановлена котушка з рулоном плівки Винахід відноситься до методів боротьби з фільтрацією води шляхом влаштування антифільтраційних екранів з матеріалів, яким не властива активна порозність (водонепроникні), і може бути використаний для будівництва дренажно-екранних модулів Відомий пристрій для утворення вертикальної протифільтраційної завіси, який включає навішений на базову машину робочий орган для утворення щілини в ґрунті, рулон з плівкою, вертикальний кожух з щілиною для подачі плівки та пдропривід (ас 685749 Е 02В 3/16) Недоліком даного пристрою є відсутність регулювання натягу плівки, що не дозволяє якісно вкладати антифільтраційний екран у відкриту траншею Найбільш близьким по технічній суті є пристрій для влаштування протифільтраційної завіси, який містить базову машину з начіпним робочим органом, пустотілий кожух з вертикальною випускною щілиною, розміщеними під кутом 45 напрямними штангами і горизонтальною впускною щілиною, над якою розміщені горизонтально рулони з плівкою (ас 718531 Е 02В 3/16) Недоліком даного пристрою є відсутність регулювання натягу плівки Завданням винаходу є стабілізація сили натягу плівкового екрану Поставлене завдання досягається тим, що в пристрої, який містить базову машину з начіпним робочим органом, на якому знаходиться рулон з плівкою, розміщеною під кутом 45° напрямною штангою, на начіпному робочому органі встановлено механізм регулювання натягу плівки, що складається з рами, на якій жорстко встановлено підшипник муфти і з можливістю обертання на ВІСІ встановлено кулачки, до яких приєднано один кінець гнучкої тяги, інший кінець приєднано до коромисла, яке кріпиться з можливістю повертатись в вертикальній площині навколо ВІСІ, коромисло містить ролик і притискається до рулону плівки пружиною, на рамі також встановлено з можливістю повздовжнього переміщення натискну шайбу, яка через прижимну пружину взаємодіє з посадженою з можливістю поздовжнього переміщення півмуфтою, а інша півмуфта з натягом посаджена на зовнішнє кільце підшипника муфти, що знаходиться на рамі, і за допомогою фіксуючого гвинта закріплена на КІНЦІ валу, який встановлено в підшипнику корпусу, а на інший кінець валу встановлена котушка з рулоном плівки Під час вкладання антифільтраційного екрану (О со Ю рух базової машини нерівномірний Це викликано неоднорідною структурою робочого середовища, нерівномірністю роботи двигуна, кваліфікацією водія та інших факторів Виникають моменти прискорення та сповільнення руху базової машини ВІДПОВІДНО В процесі змотування плівкового матеріалу з рулону, огинання ним направляючої і вкладанні його вздовж стінки траншеї може виникнути надмірна вібрація стрічки, що може привести до її захлестування, а в деяких випадках зусилля натягу можуть призвести до появи тяжей чи навіть обриву Виникають квазігармонійні коливання, їх особливістю є можливість виникнення критичних режимів, при яких відбувається необмежене зростання амплітуд, так зване явище параметричного резонансу Усунути даний резонанс можливо шляхом вирівнювання натягу стрічки до певної постійної величини, що визначається із умов МІЦНОСТІ ПЛІВКИ, не провисання її при вкладанні вздовж стінки траншеї, а також забезпечення умов, що не викликають виникнення резонансу Але під час змотування вага рулону зменшується, ВІДПОВІДНО зменшується і його момент інерції, що викликає необхідність створення пристрою, який не тільки створює гальмівний момент, але і коректує його у ВІДПОВІДНОСТІ від КІЛЬКОСТІ плівки в рулоні Тому в пристрої, що пропонується до рулону з плівкою пружиною притискається ролик, який закріплено на коромислі, що має змогу повертатись навколо ВІСІ на певний кут До іншого кінця коромисла приєднано гнучку тягу, яка контролює кутове положення кулачків, що повертаються навколо ВІСІ І своєю профільною поверхнею керують положенням натискної шайби Натискна шайба стискає або відпускає прижимну пружину, яка взаємодіє з посадженою з можливістю поздовжнього переміщення півмуфтою Дана півмуфта притискається до іншої півмуфти, утворюючи при цьому фрикційну пару, яка дозволяє в залежності від КІЛЬКОСТІ ПЛІВКИ в рулоні змінювати гальмівний момент, досягаючи стабільності сили натягу плівкового екрану Суть винаходу пояснюється кресленнями, де на Фіг 1 представлений загальний вигляд пристрою для влаштування антифільтраційного екрану дренажно-екранного модуля, на Фіг 2 - механізм регулювання натягу плівки Пристрій для влаштування антифільтраційного екрану дренажно-екранного модуля містить ба 57316 зову машину 1 з начіпним робочим органом 2 на якому встановлено механізм регулювання натягу плівки 3, рулон з плівкою 4, розміщеною під кутом 45° напрямною штангою 5 Механізм регулювання натягу плівки містить раму 6, на якій жорстко встановлено підшипник муфти 7 і з можливістю обертання на ВІСІ 8 встановлено кулачки 9, до яких приєднано один кінець гнучкої тяги 10, інший кінець приєднано до коромисла 11, яке кріпиться з можливістю повертатись в вертикальній площині навколо ВІСІ 12, коромисло містить ролик 13 і притискається до рулону плівки пружиною 14 На рамі також встановлено з можливістю повздовжнього переміщення натискну шайбу 15, яка через прижимну пружину 16 взаємодіє з посадженою з можливістю поздовжнього переміщення півмуфтою 17 Інша півмуфта 18 з натягом посаджена на зовнішнє кільце підшипника муфти 7 і за допомогою фіксуючого гвинта 19 закріплена на валу 20, який встановлено в підшипнику корпусу 21, а на інший кінець валу встановлена котушка 22 з рулоном плівки 23 Пристрій працює наступним чином При русі базової машини 1 вперед (див фіг1) начіпний робочий орган 2 вкладає дренажну ЛІНІЮ з пластмасових або гончарних дрен за відомою технологією Плівка змотується з рулону 23 і огинаючи розміщену під кутом 45° напрямну штангу 5 вкладається вздовж стінки траншеї В процесі змотування радіус рулону 23 поступово зменшується, а ВІДПОВІДНО пружина 14 (див фіг 2) стискаючись притискає ролик 13 до поверхні рулону і повертає коромисло 11 навколо ВІСІ 12 В напрямку проти годинникової стрілки Коромисло 11 тягне гнучку тягу 10, яка повертає на ВІДПОВІДНИЙ кут кулачки 9, які своєю профільною поверхнею відпускають пружину 16, тим самим послаблюється зусилля стиснення пів муфт 17 та 18 і зменшується гальмівний момент Запропонований пристрій дозволяє завдяки регулюванню натягу плівки в залежності від її КІЛЬКОСТІ в рулоні усунути можливість захлестування та підтримується постійний натяг плівки при змотуванні, чим запобігається розрив плівки та провисання екрану що покращує якість влаштування антифільтраційного екрану при влаштуванні дренажно-екранних модулів 57316 ФІГ. 1. 13 Фіг.2. Комп ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
