Пристрій для очищення стрічки конвеєра

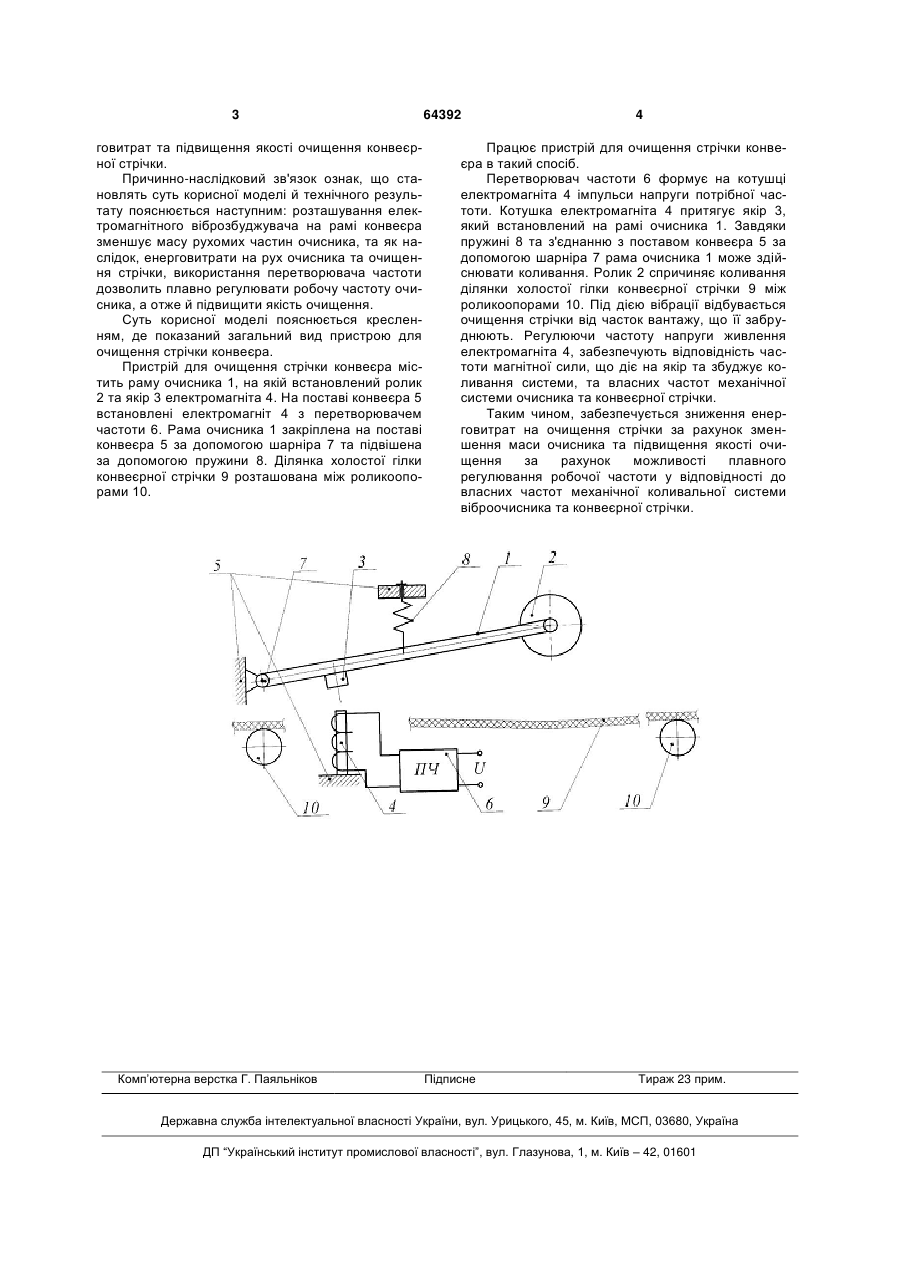

Пристрій для очищення стрічки конвеєра, що включає підпружинену раму очисника з роликом та вібраційним приводом, який відрізняється тим, що додатково містить електромагніт, встановлений на поставі конвеєра, причому якір розташований на рамі очисника і перетворювач частоти напруги живлення з'єднаний з котушкою електромагелектромагніта. (19) (21) u201103581 (22) 25.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) БУДІШЕВСЬКИЙ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, АРЄФ'ЄВ ЄВГЕН МИХАЙЛОВИЧ, ХІЦЕНКО МИКОЛА ВАСИЛЬОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ" 3 говитрат та підвищення якості очищення конвеєрної стрічки. Причинно-наслідковий зв'язок ознак, що становлять суть корисної моделі й технічного результату пояснюється наступним: розташування електромагнітного віброзбуджувача на рамі конвеєра зменшує масу рухомих частин очисника, та як наслідок, енерговитрати на рух очисника та очищення стрічки, використання перетворювача частоти дозволить плавно регулювати робочу частоту очисника, а отже й підвищити якість очищення. Суть корисної моделі пояснюється кресленням, де показаний загальний вид пристрою для очищення стрічки конвеєра. Пристрій для очищення стрічки конвеєра містить раму очисника 1, на якій встановлений ролик 2 та якір 3 електромагніта 4. На поставі конвеєра 5 встановлені електромагніт 4 з перетворювачем частоти 6. Рама очисника 1 закріплена на поставі конвеєра 5 за допомогою шарніра 7 та підвішена за допомогою пружини 8. Ділянка холостої гілки конвеєрної стрічки 9 розташована між роликоопорами 10. Комп’ютерна верстка Г. Паяльніков 64392 4 Працює пристрій для очищення стрічки конвеєра в такий спосіб. Перетворювач частоти 6 формує на котушці електромагніта 4 імпульси напруги потрібної частоти. Котушка електромагніта 4 притягує якір 3, який встановлений на рамі очисника 1. Завдяки пружині 8 та з'єднанню з поставом конвеєра 5 за допомогою шарніра 7 рама очисника 1 може здійснювати коливання. Ролик 2 спричиняє коливання ділянки холостої гілки конвеєрної стрічки 9 між роликоопорами 10. Під дією вібрації відбувається очищення стрічки від часток вантажу, що її забруднюють. Регулюючи частоту напруги живлення електромагніта 4, забезпечують відповідність частоти магнітної сили, що діє на якір та збуджує коливання системи, та власних частот механічної системи очисника та конвеєрної стрічки. Таким чином, забезпечується зниження енерговитрат на очищення стрічки за рахунок зменшення маси очисника та підвищення якості очищення за рахунок можливості плавного регулювання робочої частоти у відповідності до власних частот механічної коливальної системи віброочисника та конвеєрної стрічки. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
