Лемішно-барабанний сепаратор грунту

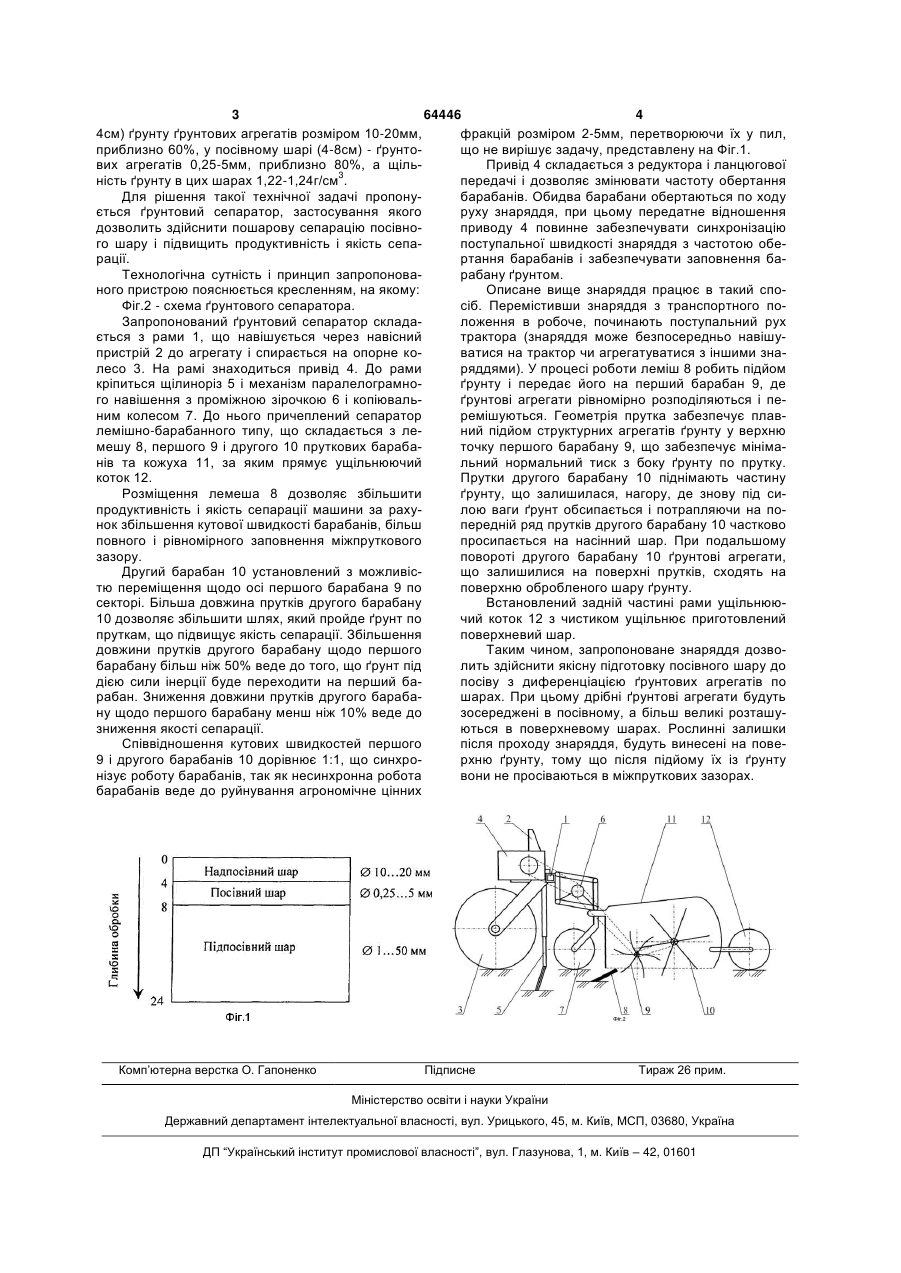

1. Лемішно-барабанний сепаратор ґрунту, що складається з рами, приводу, двох пруткових барабанів, встановлених із можливістю переміщення прутків одного барабана в міжпруткових зазорах іншого барабана, і кожуха, який відрізняється тим, що додатково обладнаний лемешем, який встановлено перед барабанами. 2. Лемішно-барабанний сепаратор ґрунту за п. 1, який відрізняється тим, що прутки другого барабана довше прутків першого барабана на 10...50%. 3. Лемішно-барабанний сепаратор ґрунту за п. 1, який відрізняється тим, що співвідношення кутових швидкостей першого і другого барабанів дорівнює 1:1. (19) (21) 2003065074 (22) 03.06.2003 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Шевченко Ігор Аркадійович, Ковязин Олексій Сергійович, Крижачківський Руслан Миколайович (73) Таврійська державна агротехнічна академія (56) UA 41108, 15.08.2001 SU 731914, 05.05.1980 SU 731914, 15.03.1980 SU 1194298, 30.11.1985 RU 2108011, 10.04.1998 RU 2167506, 27.05.2001 US 4407370, 04.10.1983 3 64446 4 4см) ґрунту ґрунтових агрегатів розміром 10-20мм, фракцій розміром 2-5мм, перетворюючи їх у пил, приблизно 60%, у посівному шарі (4-8см) - ґрунтощо не вирішує задачу, представлену на Фіг.1. вих агрегатів 0,25-5мм, приблизно 80%, а щільПривід 4 складається з редуктора і ланцюгової ність ґрунту в цих шарах 1,22-1,24г/см3. передачі і дозволяє змінювати частоту обертання Для рішення такої технічної задачі пропонубарабанів. Обидва барабани обертаються по ходу ється ґрунтовий сепаратор, застосування якого руху знаряддя, при цьому передатне відношення дозволить здійснити пошарову сепарацію посівноприводу 4 повинне забезпечувати синхронізацію го шару і підвищить продуктивність і якість сепапоступальної швидкості знаряддя з частотою оберації. ртання барабанів і забезпечувати заповнення баТехнологічна сутність і принцип запропоноварабану ґрунтом. ного пристрою пояснюється кресленням, на якому: Описане вище знаряддя працює в такий споФіг.2 - схема ґрунтового сепаратора. сіб. Перемістивши знаряддя з транспортного поЗапропонований ґрунтовий сепаратор складаложення в робоче, починають поступальний рух ється з рами 1, що навішується через навісний трактора (знаряддя може безпосередньо навішупристрій 2 до агрегату і спирається на опорне коватися на трактор чи агрегатуватися з іншими зналесо 3. На рамі знаходиться привід 4. До рами ряддями). У процесі роботи леміш 8 робить підйом кріпиться щілиноріз 5 і механізм паралелограмноґрунту і передає його на перший барабан 9, де го навішення з проміжною зірочкою 6 і копіювальґрунтові агрегати рівномірно розподіляються і пеним колесом 7. До нього причеплений сепаратор ремішуються. Геометрія прутка забезпечує плавлемішно-барабанного типу, що складається з лений підйом структурних агрегатів ґрунту у верхню мешу 8, першого 9 і другого 10 пруткових барабаточку першого барабану 9, що забезпечує мініманів та кожуха 11, за яким прямує ущільнюючий льний нормальний тиск з боку ґрунту по прутку. коток 12. Прутки другого барабану 10 піднімають частину Розміщення лемеша 8 дозволяє збільшити ґрунту, що залишилася, нагору, де знову під сипродуктивність і якість сепарації машини за рахулою ваги ґрунт обсипається і потрапляючи на понок збільшення кутової швидкості барабанів, більш передній ряд прутків другого барабану 10 частково повного і рівномірного заповнення міжпруткового просипається на насінний шар. При подальшому зазору. повороті другого барабану 10 ґрунтові агрегати, Другий барабан 10 установлений з можливісщо залишилися на поверхні прутків, сходять на тю переміщення щодо осі першого барабана 9 по поверхню обробленого шару ґрунту. секторі. Більша довжина прутків другого барабану Встановлений задній частині рами ущільнюю10 дозволяє збільшити шлях, який пройде ґрунт по чий коток 12 з чистиком ущільнює приготовлений пруткам, що підвищує якість сепарації. Збільшення поверхневий шар. довжини прутків другого барабану щодо першого Таким чином, запропоноване знаряддя дозвобарабану більш ніж 50% веде до того, що ґрунт під лить здійснити якісну підготовку посівного шару до дією сили інерції буде переходити на перший бапосіву з диференціацією ґрунтових агрегатів по рабан. Зниження довжини прутків другого барабашарах. При цьому дрібні ґрунтові агрегати будуть ну щодо першого барабану менш ніж 10% веде до зосереджені в посівному, а більш великі розташузниження якості сепарації. ються в поверхневому шарах. Рослинні залишки Співвідношення кутових швидкостей першого після проходу знаряддя, будуть винесені на пове9 і другого барабанів 10 дорівнює 1:1, що синхрорхню ґрунту, тому що після підйому їх із ґрунту нізує роботу барабанів, так як несинхронна робота вони не просіваються в міжпруткових зазорах. барабанів веде до руйнування агрономічне цінних Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
