Інгібітор корозії металів

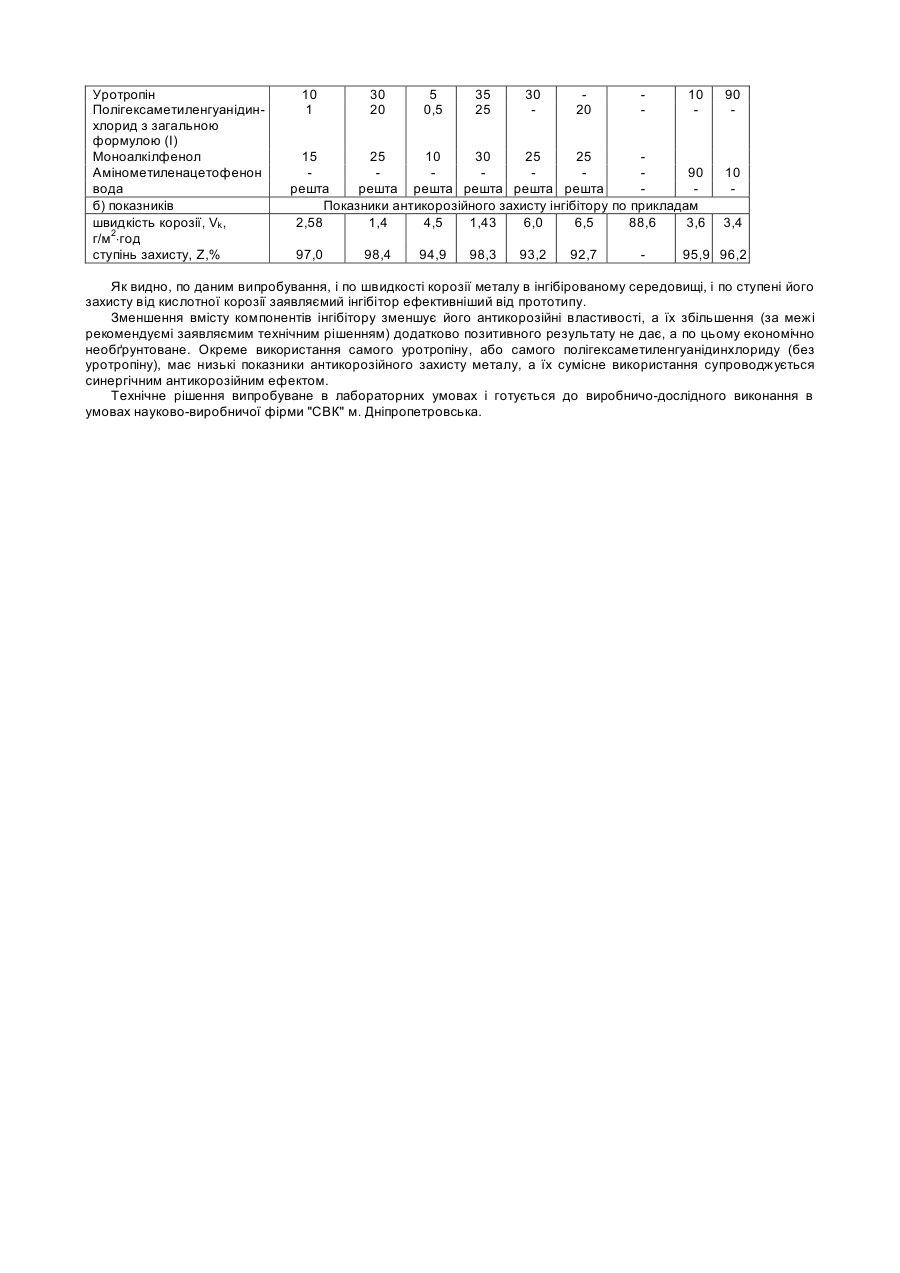

Технічне рішення, що заявляється, відноситься до хімічної технології і може бути використане в будь якій галузі народного господарства для захисту металів від корозії, а також в виробництві препаратів для цієї цілі. Відомий інгібітор кислотної корозії, який вміщує катапін, уротропін, хлористоводневу кислоту і воду (книга: Ингибиторы коррозии. Номенклатурный справочник под ред. Е.С. Иванова и др. Черкассы, 1988, с.48). Недоліком цього інгібітору є дефіцитність мономерів для синтезу катапіна (хлорметильних ароматичних вуглеводів і пірідіна). Відомий також інгібітор кислотної корозії по патенту Російської Федерації №2147625 класу С23F11/04, опублікованому в бюлетені №11 за 2000p. (20.04.2000p.). Такий інгібітор є найбільш близьким до заявляємого як по технічній суті, так і по досягаємому результату. Інгібітор вміщує продукт конденсації аміну, формальдегіду і ацетофенону, а також уротропін. Суміш уротропіну з синтезованим амінометиленацетофеноном знижує ціну одержаного інгібітору. Недоліком інгібітору є його недостатня ефективність захисту металів від кислотної корозії. Задачею заявляємого технічного рішення є підвищення ефективності захисних властивостей інгібітору і розширення арсеналу антикорозійних засобів. Поставлена задача вирішується тим, що відомий інгібітор корозії металів, переважно в кислих середовищах, що вміщує уротропін і поверхнево-активні речовини, згідно з винаходом, в якості катіон-активної речовини вміщує водний розчин полігексаметиленгуанідинхлориду з загальною формулою (І) , а в якості неіогенної поверхнево-активної речовини - водний розчин моноалкілфенолу при наступному співвідношенні компонентів, % мас.: Уротропін 10-30 Полігексаметиленгуанідинхлорид з загальною формулою (І) 1-20 Моноалкілфенол 15-25 Вода решта. В даній композиції полігексаметиленгуанідинхлорид збільшує захисну дію уротропіну, що приторможує розчинення захищаємого металу. Моноалкілфенол, переважно марки АФ-9-12, використовується як піноутворювач, що захищає атмосферу виробництва від агресивних (токсичних) випарювань. Описане вище пояснюється наступними прикладами конкретного виконання. Приклад (прототип) До суміші аміну з ацетофенолом при кімнатній температурі на протязі 30 хвилин прикапували 37%-вий водний розчин формальдегіду з відношенням аміну, ацетофенолу і формальдегіду відповідно як 1:2:2,4. Реакційну масу нагрівали до 85-90°С, витримували на протязі 2-х годин і відгонили воду з другими летучими домішками. Відгонку проводили під вакуумом з остаточним тиском 20-30 мм.рт.ст. і температурі 85-90°С. До одержаного продукту конденсації (аміну з ацетофенолом в присутності формальдегіду) добавляли водний розчин уротропіну з вмістом останнього в суміші в кількості 10-90% мас. Суміш перемішували на протязі 1-ої години і охолоджували до 20°С. Опробування захисної дії інгібітору проводили на металевих пластинах із сталі марки сталь 3 розміром 100х50х1 мм. Пластини окунали в 20%-ву хлористоводневу кислоту і витримували в ній на протязі 1-ої години при температурі 40-45°С. Паралельно проводили опробування подібних пластин по тій же методиці за винятком того, що кислоту для опробування брали без добавки інгібітору. Швидкість корозії і ступінь захисту металу від корозії при використанні інгібітору розраховували по формулам: Vk=m1-m2/Sxt; Z=Vk1-Vk2/Vk1x100, де Vk - швидкість корозії металу, г/м2×год; m1 і m2 - маса зразка металу (пластин) до - і після опробування, г; S - площа поверхні пластин, м2; Т - термін опробування, год; Z - ступінь захисної дії інгібітору, %; Vk1 і Vk2 - швидкість корозії пластин відповідно в неінгібірованому і інгібірованому агресивному середовищі, г/м2 за год. Другі приклади конкретного виконання, в тому числі і виконання прототипу, а також результати їх випробування зведені в наступній таблиці: Таблиця Найменування 1 1 а) компонентів інгібітору 2 Склад компонентів інгібітору (%мас.) в прикладах 2 3 4 5 6 7 (без інгібітора) 3 4 5 6 7 8 Прототип 9 Уротропін Полігексаметиленгуанідинхлорид з загальною формулою (І) Моноалкілфенол Амінометиленацетофенон вода б) показників швидкість корозії, Vk, г/м2×год ступінь захисту, Z,% 10 1 30 20 5 0,5 35 25 30 20 10 15 25 10 30 25 25 90 решта решта решта решта решта решта Показники антикорозійного захисту інгібітору по прикладам 2,58 1,4 4,5 1,43 6,0 6,5 88,6 3,6 97,0 98,4 94,9 98,3 93,2 92,7 90 10 3,4 95,9 96,2 Як видно, по даним випробування, і по швидкості корозії металу в інгібірованому середовищі, і по ступені його захисту від кислотної корозії заявляємий інгібітор ефективніший від прототипу. Зменшення вмісту компонентів інгібітору зменшує його антикорозійні властивості, а їх збільшення (за межі рекомендуємі заявляємим технічним рішенням) додатково позитивного результату не дає, а по цьому економічно необґрунтоване. Окреме використання самого уротропіну, або самого полігексаметиленгуанідинхлориду (без уротропіну), має низькі показники антикорозійного захисту металу, а їх сумісне використання супроводжується синергічним антикорозійним ефектом. Технічне рішення випробуване в лабораторних умовах і готується до виробничо-дослідного виконання в умовах науково-виробничої фірми "СВК" м. Дніпропетровська.
