Сушильний конвеєр
Номер патенту: 64604
Опубліковано: 10.11.2011
Автори: Пронін Максим Олександрович, Овечкін Сергій Володимирович
Формула / Реферат
Сушильний конвеєр, що містить привідний барабан, натяжний барабан, нескінченну перфоровану стрічку, що спирається на плоский настил з рівномірно розподіленими по площі круглими отворами, скребкові скидачі, встановлені на верхній та нижній гілках конвеєра, які обидві є робочими; корпус, бункер, рекуператор та розташоване під нижньою гілкою конвеєра джерело гарячого повітря, що містить компресор, нагрівач і повітрозбірник, який відрізняється тим, що під верхньою гілкою конвеєра встановлено джерело гарячого повітря, яке містить компресор, нагрівач і повітрозбірник.
Текст

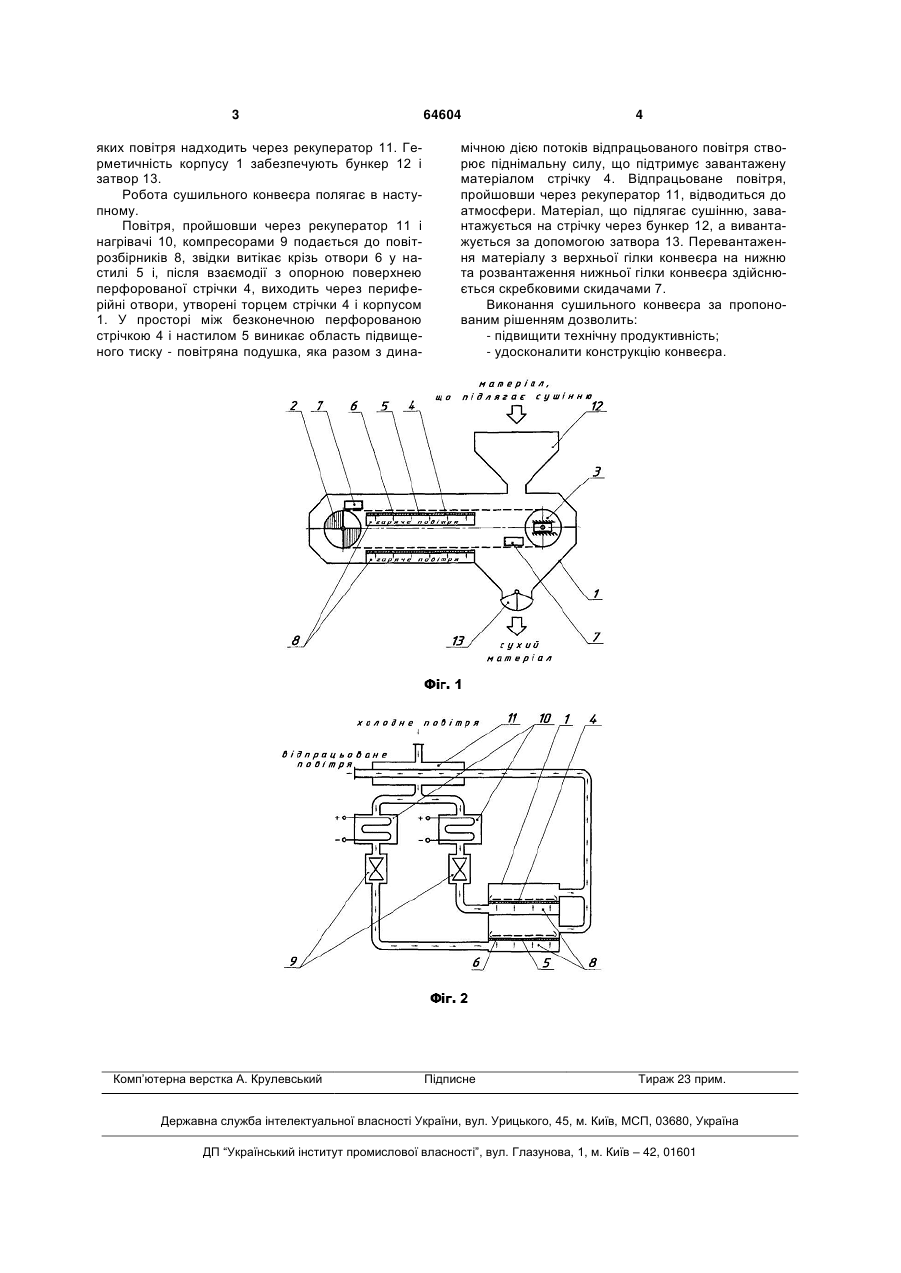

Сушильний конвеєр, що містить привідний барабан, натяжний барабан, нескінченну перфоровану стрічку, що спирається на плоский настил з 3 яких повітря надходить через рекуператор 11. Герметичність корпусу 1 забезпечують бункер 12 і затвор 13. Робота сушильного конвеєра полягає в наступному. Повітря, пройшовши через рекуператор 11 і нагрівачі 10, компресорами 9 подається до повітрозбірників 8, звідки витікає крізь отвори 6 у настилі 5 і, після взаємодії з опорною поверхнею перфорованої стрічки 4, виходить через периферійні отвори, утворені торцем стрічки 4 і корпусом 1. У просторі між безконечною перфорованою стрічкою 4 і настилом 5 виникає область підвищеного тиску - повітряна подушка, яка разом з дина Комп’ютерна верстка А. Крулевський 64604 4 мічною дією потоків відпрацьованого повітря створює піднімальну силу, що підтримує завантажену матеріалом стрічку 4. Відпрацьоване повітря, пройшовши через рекуператор 11, відводиться до атмосфери. Матеріал, що підлягає сушінню, завантажується на стрічку через бункер 12, а вивантажується за допомогою затвора 13. Перевантаження матеріалу з верхньої гілки конвеєра на нижню та розвантаження нижньої гілки конвеєра здійснюється скребковими скидачами 7. Виконання сушильного конвеєра за пропонованим рішенням дозволить: - підвищити технічну продуктивність; - удосконалити конструкцію конвеєра. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying conveyer
Автори англійськоюPronin Maksym Oleksandrovych, Ovechkin Serhii Volodymyrovych
Назва патенту російськоюСушильный конвейер
Автори російськоюПронин Максим Александрович, Овечкин Сергей Владимирович
МПК / Мітки
МПК: B65G 51/00
