Магазин

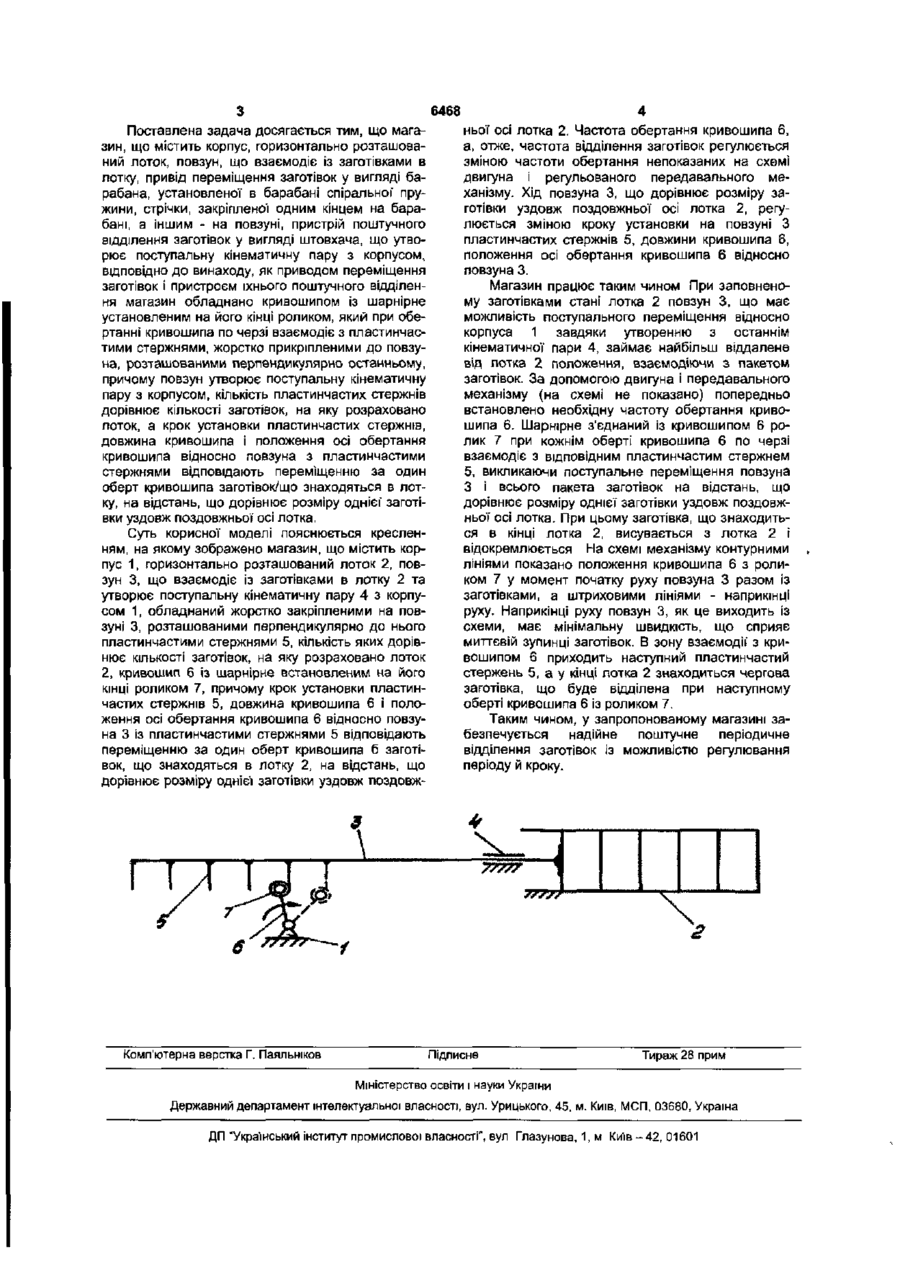

Магазин, що містить корпус, горизонтально розташований лоток, повзун, що взаємодіє із заготівками в лотку, привід переміщення заготівок у вигляді барабана, установленої в барабані спіральної пружини, стрічки, закріпленої одним кінцем на барабані, а іншим - на повзуні, пристрій поштучного відділення заготівок у вигляді штовхача, що утворює поступальну кінематичну пару з корпусом, який відрізняється тим, що як приводом переміщення заготівок і пристроєм їхнього поштучного відділення магазин обладнано кривошипом із шарнірно установленим на його кінці роликом, який при обертанні кривошипа по черзі взаємодіє з пластинчастими стержнями, жорстко прикріпленими до повзуна, розташованими перпендикулярно останньому, причому повзун утворює поступальну кінематичну пару з корпусом, кількість пластинчастих стержнів дорівнює кількості заготівок, на яку розраховано лоток, а крок установки пластинчастих стержнів, довжина кривошипа І положення осі обертання кривошипа відносно повзуна з пластинчастими стержнями відповідають переміщенню за один оберт кривошипа заготівок, що знаходяться в лотку, на відстань, що дорівнює розміру однієї заготівки уздовж поздовжньої осі лотка Корисна модель відноситься до машинобудування І може бути використаний для поштучного відділення заготівок деталей, орієнтованих певним чином у горизонтально розташованому лотку. Відомо магазин, що містить корпус, горизонтально розташований лоток, повзун, що взаємодіє із заготівками в лотку, барабан, установлену в барабані спіральну пружину, стрічку, закріплену одним кінцем на барабані, а іншим - на повзуні, штовхач, що утворює поступальну кінематичну пару з .корпусом [див Крайнев А Ф Словарь - справочник по механизмам -2-е изд , перераб и доп. - М • Машиностроение, 1987. - 560 с, с. 206 - 207]. Цей магазин обрано за прототип Недоліком відомого пристрою є складність забезпечення надійного поштучного відділення заготівок через великі труднощі узгодження переміщення заготівок, що знаходяться в лотку під постійною дією повзуна, який приводиться в дію спіральною пружиною за допомогою барабана і стрічки, і зворотно-поступального руху штовхана, що відокремлює поштучно заготівки. При русі штовхача вгору відкривається лоток, і починається переміщення всього пакета заготівок. До початку руху штовхача в протилежному напрямку, тобто вниз, пакет заготівок повинен переміститися точно на відстань, що дорівнює розміру заготівки уздовж поздовжньої осі лотка, щоб відокремити цю заготівку При цьому штовхач повинен перекрити лоток точно в той момент часу, коли торець наступної заготівки збігається з торцевою поверхнею кінця лотка. Якщо час відкритого стану лотка буде відрізнятися від необхідного для виконання наведеної вище умови навіть на мізерно малу величину, то відбудеться удар штовхача по заготівці, що не встигла відокремитися, або по наступній після відокремленої заготівки, що навіть незначно висунулась з лотка Це приведе до поламання магазина, псування заготівок і порушення техпроцесу обробки заготівок Навіть якщо допустити, що згадане вище часове узгодження досяжне, то воно буде відповідати тільки одній, строго визначеній частоті відділення заготівок. Використання магазина для відділення заготівок інших типів, техпроцес обробки яких вимагає більшого чи меншого часу, буде неможливо. В основу корисної моделі поставлено задачу забезпечити надійне, з необхідною періодичністю відділення заготівок, що знаходяться в лотку, шляхом використання механічного приводу для точного крокового переміщення пакета заготівок. 00 (О со 6468 Поставлена задача досягається тим, що магазин, що містить корпус, горизонтально розташований лоток, повзун, що взаємодіє Із заготівками в лотку, привід переміщення заготівок у вигляді барабана, установленої в барабані спіральної пружини, стрічки, закріпленої одним кінцем на барабані, а іншим - на повзуні, пристрій поштучного відділення заготівок у вигляді штовхача, що утворює поступальну кінематичну пару з корпусом, відповідно до винаходу, як приводом переміщення заготівок і пристроєм їхнього поштучного відділення магазин обладнано кривошипом із шарнірне установленим на його кінці роликом, який при обертанні кривошипа по черзі взаємодіє з пластинчастими стержнями, жорстко прикріпленими до повзуна, розташованими перпендикулярно останньому, причому повзун утворює поступальну кінематичну пару з корпусом, кількість пластинчастих стержнів дорівнює кількості заготівок, на яку розраховано лоток, а крок установки пластинчастих стержнів, довжина кривошипа і положення осі обертання кривошипа відносно повзуна з пластинчастими стержнями відповідають переміщенню за один оберт кривошипа заготівок/що знаходяться в лотку, на відстань, що дорівнює розміру однієї заготівки уздовж поздовжньої осі лотка. Суть корисної моделі пояснюється кресленням, на якому зображено магазин, що містить корпус 1, горизонтально розташований лоток 2, повзун 3, що взаємодіє із заготівками в лотку 2 та утворює поступальну кінематичну пару 4 з корпусом 1, обладнаний жорстко закріпленими на повзуні 3, розташованими перпендикулярно до нього пластинчастими стержнями 5, кількість яких дорівнює кількості заготівок, на яку розраховано лоток 2, кривошип 6 із шарнірне встановленим на його кінці роликом 7, причому крок установки пластинчастих стержнів 5, довжина кривошипа 6 і положення осі обертання кривошипа 6 відносно повзуна 3 із пластинчастими стержнями 5 відповідають переміщенню за один оберт кривошипа б заготівок, що знаходяться в лотку 2, на відстань, що дорівнює розміру однієї заготівки уздовж поздовж ньої осі лотка 2. Частота обертання кривошипа 6, а, отже, частота відділення заготівок регулюється зміною частоти обертання непоказаних на схемі двигуна і регульованого передавального механізму. Хід повзуна 3, що дорівнює розміру заготівки уздовж поздовжньої осі лотка 2, регулюється зміною кроку установки на повзуні З пластинчастих стержнів 5, довжини кривошипа 6, положення осі обертання кривошипа 6 відносно повзуна 3. Магазин працює таким чином При заповненому заготівками стані лотка 2 повзун 3, що має можливість поступального переміщення відносно корпуса 1 завдяки утворенню з останнім кінематичної пари 4, займає найбільш віддалене від лотка 2 положення, взаємодіючи з пакетом заготівок. За допомогою двигуна і передавального механізму (на схемі не показано) попередньо встановлено необхідну частоту обертання кривошипа 6. Шарнірне з'єднаний із кривошипом 6 ролик 7 при кожнім оберті кривошипа 6 по черзі взаємодіє з відповідним пластинчастим стержнем 5, викликаючи поступальне переміщення повзуна З і всього пакета заготівок на відстань, що дорівнює розміру однієї заготівки уздовж поздовжньої осі лотка. При цьому заготівка, що знаходиться в кінці лотка 2, висувається з лотка 2 і відокремлюється На схемі механізму контурними лініями показано положення кривошипа 6 з роликом 7 у момент початку руху повзуна 3 разом із заготівками, а штриховими лініями - наприкінці руху. Наприкінці руху повзун 3, як це виходить Із схеми, має мінімальну швидкість, що сприяє миттєвій зупинці заготівок. В зону взаємодії' з кривошипом 6 приходить наступний пластинчастий стержень 5, а у кінці лотка 2 знаходиться чергова заготівка, що буде відділена при наступному оберті кривошипа 6 із роликом 7. Таким чином, у запропонованому магазині забезпечується надійне поштучне періодичне відділення заготівок із можливістю регулювання періоду й кроку. V Комп'ютерна верстка Г. Паяльніков 7//// Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
