Фрикційний варіатор
Номер патенту: 64938
Опубліковано: 25.11.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
1. Фрикційний варіатор, що містить коток, встановлений на ведучому валу, та два диски, кожен з яких має робочу поверхню, встановлені на веденому валу, який відрізняється тим, що робоча поверхня кожного диска виконана конічною, диски розташовані один відносно другого у дзеркальному відображені з робочими поверхнями, направленими назустріч одна одній, а ведучий вал встановлено з можливістю переміщення відносно веденого вала по дузі.
2. Фрикційний варіатор за п. 1, який відрізняється тим, що додатково має нерухому опору та двоплечий важіль, шарнірно встановлений на нерухомій опорі, а ведучий вал встановлений на двоплечому важелі.
Текст

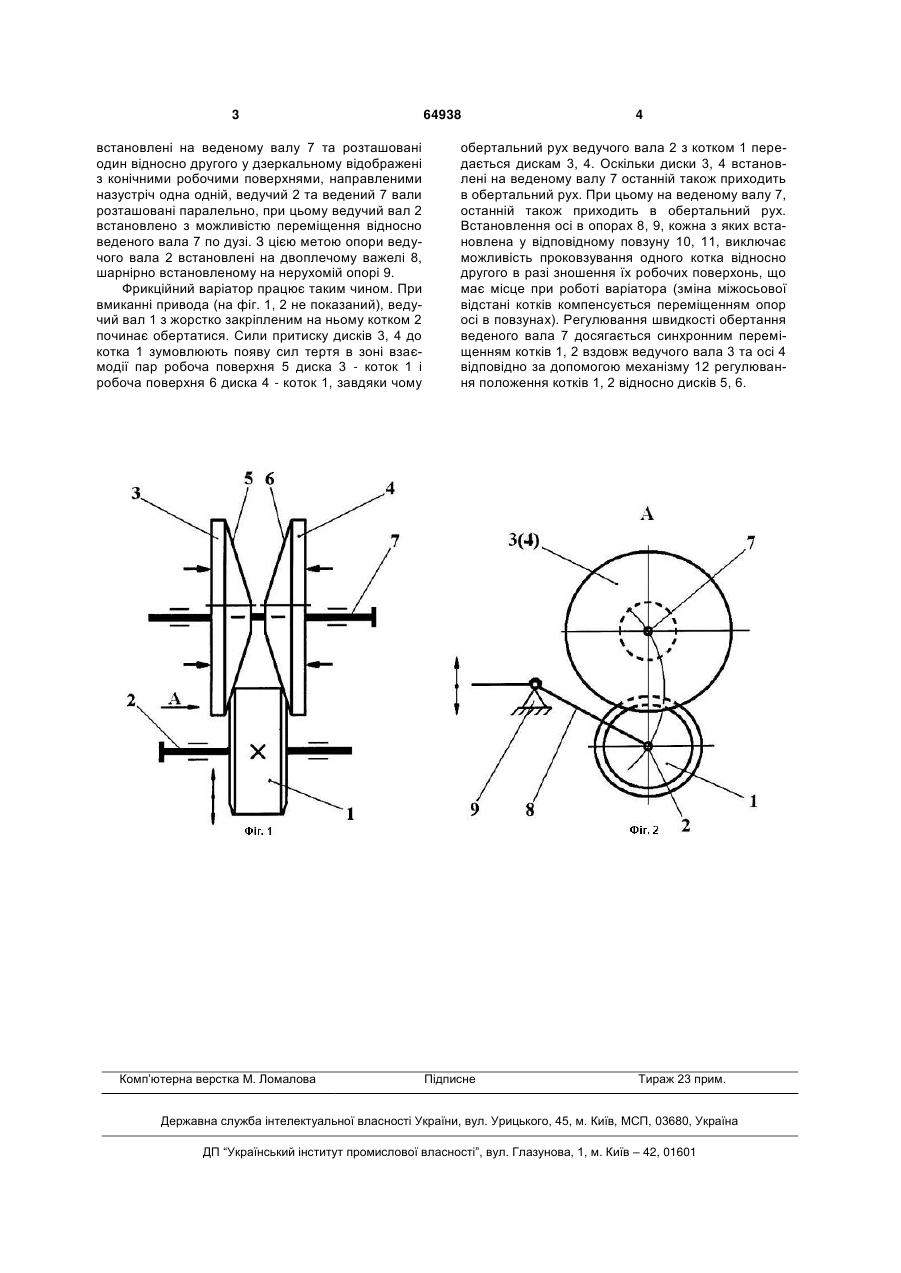

1. Фрикційний варіатор, що містить коток, встановлений на ведучому валу, та два диски, кожен з яких має робочу поверхню, встановлені на 3 встановлені на веденому валу 7 та розташовані один відносно другого у дзеркальному відображені з конічними робочими поверхнями, направленими назустріч одна одній, ведучий 2 та ведений 7 вали розташовані паралельно, при цьому ведучий вал 2 встановлено з можливістю переміщення відносно веденого вала 7 по дузі. З цією метою опори ведучого вала 2 встановлені на двоплечому важелі 8, шарнірно встановленому на нерухомій опорі 9. Фрикційний варіатор працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), ведучий вал 1 з жорстко закріпленим на ньому котком 2 починає обертатися. Сили притиску дисків 3, 4 до котка 1 зумовлюють появу сил тертя в зоні взаємодії пар робоча поверхня 5 диска 3 - коток 1 і робоча поверхня 6 диска 4 - коток 1, завдяки чому Комп’ютерна верстка М. Ломалова 64938 4 обертальний рух ведучого вала 2 з котком 1 передається дискам 3, 4. Оскільки диски 3, 4 встановлені на веденому валу 7 останній також приходить в обертальний рух. При цьому на веденому валу 7, останній також приходить в обертальний рух. Встановлення осі в опорах 8, 9, кожна з яких встановлена у відповідному повзуну 10, 11, виключає можливість проковзування одного котка відносно другого в разі зношення їх робочих поверхонь, що має місце при роботі варіатора (зміна міжосьової відстані котків компенсується переміщенням опор осі в повзунах). Регулювання швидкості обертання веденого вала 7 досягається синхронним переміщенням котків 1, 2 вздовж ведучого вала 3 та осі 4 відповідно за допомогою механізму 12 регулювання положення котків 1, 2 відносно дисків 5, 6. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction variable-speed drive
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюФрикционный вариатор
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 15/12
Мітки: фрикційний, варіатор
