Механізм відтяжки полотна круглов’язальної машини
Номер патенту: 64937
Опубліковано: 25.11.2011
Автори: Олійник Олена Юріївна, Марченко Анатолій Іванович, Здоренко Валерій Георгійович, Піпа Борис Федорович
Формула / Реферат
Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою відтяжні валики, обгінні муфти, з'єднані з відтяжними валиками, кільце з гірками та два розташовані діаметрально протилежно пружні важелі, один кінець кожного з яких з'єднаний з відповідною обгінною муфтою, а другий має ролик, встановлений на кільці, який відрізняється тим, що додатково обладнаний щонайменше трьома регулювальними гвинтами, рівномірно розташованими по колу кільця та з'єднаними з ним.
Текст

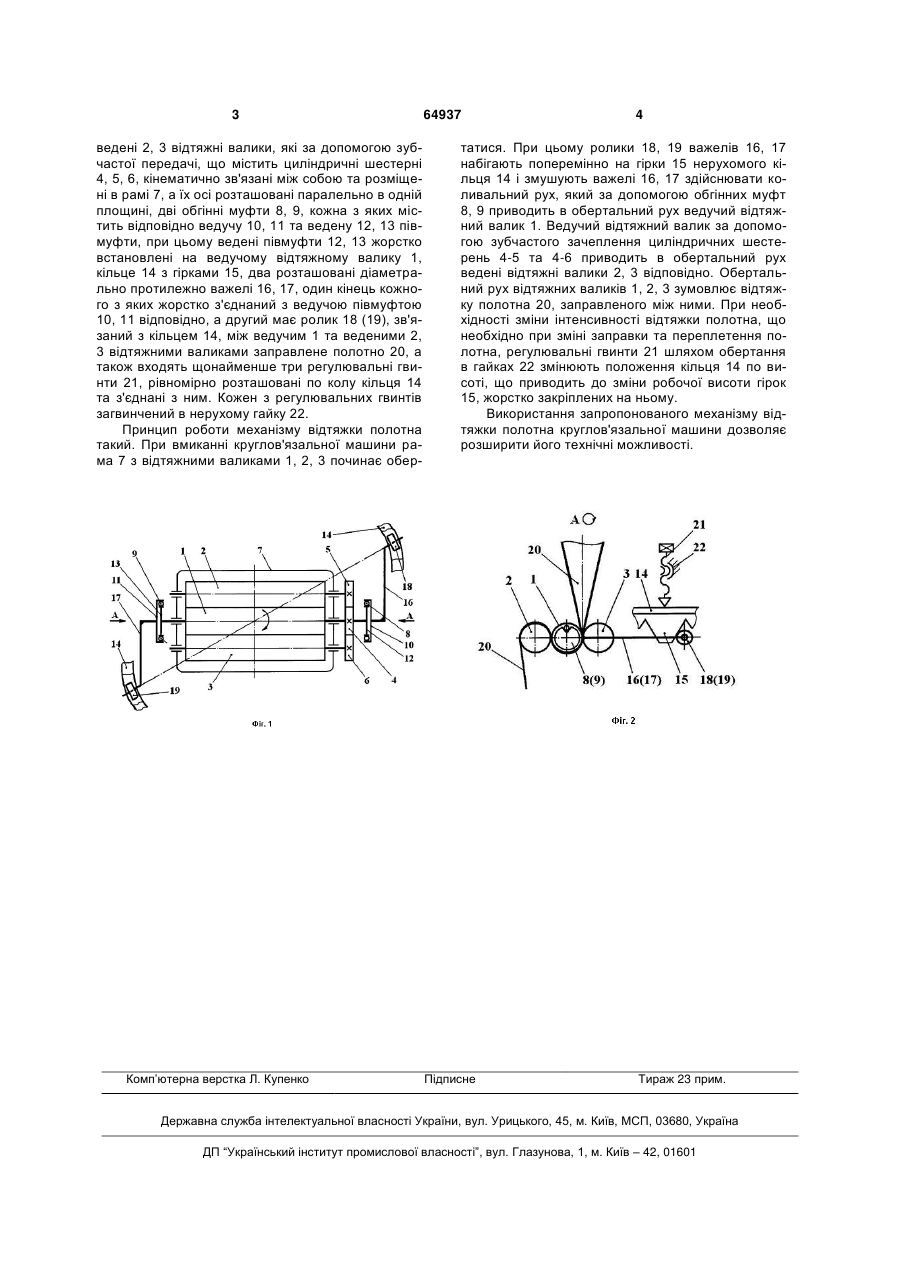

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між со 3 ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою та розміщені в рамі 7, а їх осі розташовані паралельно в одній площині, дві обгінні муфти 8, 9, кожна з яких містить відповідно ведучу 10, 11 та ведену 12, 13 півмуфти, при цьому ведені півмуфти 12, 13 жорстко встановлені на ведучому відтяжному валику 1, кільце 14 з гірками 15, два розташовані діаметрально протилежно важелі 16, 17, один кінець кожного з яких жорстко з'єднаний з ведучою півмуфтою 10, 11 відповідно, а другий має ролик 18 (19), зв'язаний з кільцем 14, між ведучим 1 та веденими 2, 3 відтяжними валиками заправлене полотно 20, а також входять щонайменше три регулювальні гвинти 21, рівномірно розташовані по колу кільця 14 та з'єднані з ним. Кожен з регулювальних гвинтів загвинчений в нерухому гайку 22. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обер Комп’ютерна верстка Л. Купенко 64937 4 татися. При цьому ролики 18, 19 важелів 16, 17 набігають поперемінно на гірки 15 нерухомого кільця 14 і змушують важелі 16, 17 здійснювати коливальний рух, який за допомогою обгінних муфт 8, 9 приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3 відповідно. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтяжку полотна 20, заправленого між ними. При необхідності зміни інтенсивності відтяжки полотна, що необхідно при зміні заправки та переплетення полотна, регулювальні гвинти 21 шляхом обертання в гайках 22 змінюють положення кільця 14 по висоті, що приводить до зміни робочої висоти гірок 15, жорстко закріплених на ньому. Використання запропонованого механізму відтяжки полотна круглов'язальної машини дозволяє розширити його технічні можливості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTakedown mechanism of a circular knitting machine
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych, Zdorenko Valerii Heorhiiovych, Oliinyk Olena Yuriivna
Назва патенту російськоюМеханизм оттяжки полотна кругловязальной машины
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович, Здоренко Валерий Георгиевич, Олийник Елена Юрьевна
МПК / Мітки
МПК: D04B 9/00
Мітки: відтяжки, механізм, круглов'язальної, машини, полотна
