Вологометрична установка

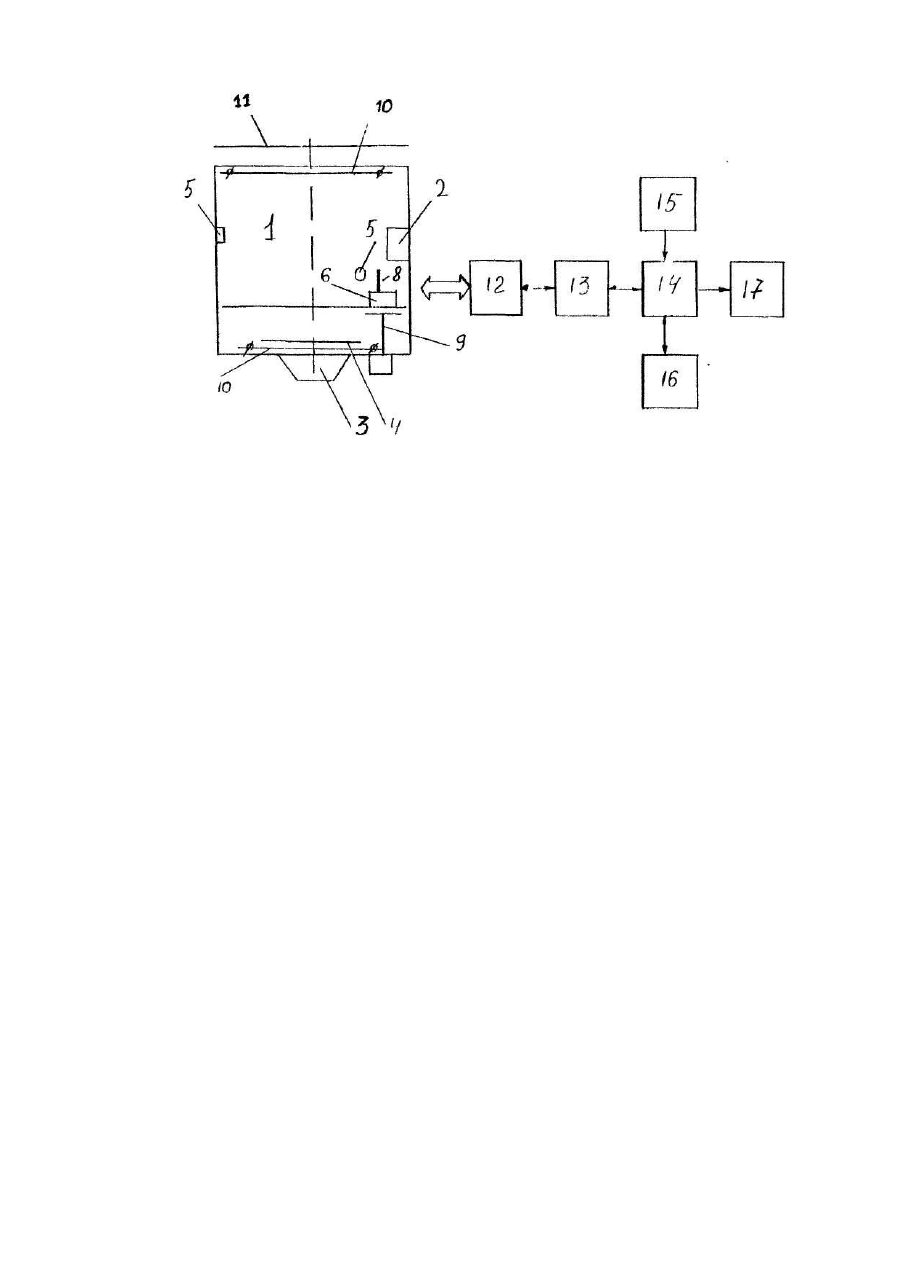

Изобретение относится к измерительной технике, в частности к устройствам измерения влажности, и может быть использовано для автоматического определения влажности твердых ве ществ. Известен гравиметрический измеритель влагосодержания, содержащий: сушильную камеру с расположенным в ней нагревательным элементом бюксами для исследуемых образцов, соединенных с весоизмерительным устройством, а также соединенные последовательно с сушильной камерой аналогоцифровой преобразователь, процессор, память с произвольной выборкой и матричный дисплей, элемент нагрева вещества для изменения его влагосодержания, находящийся под контролем процессора. Влагосодержание вещества может быть показано на дисплее, сухая среда и влажная [1]. Недостатками системы измерения влагосодержания является искажение результата измерения влажности, так как определение веса происходит на неохлажденной навеске, отсутствие информации о температуре, при которой происходит сушка ве щества, использование контактного метода сушки, обладающего большой инерционностью, конструкция измерителя не позволяет проводить учет отличных от воды летучи х ве ществ, которые могут находиться в ве ществе - все это снижает достоверность результата определения влажности. В основу изобретения положена задача создания такой влагометрической установки, в которой путем введения дополнительных измерительных узлов увеличивают точность и повышают достоверность результата при термогравиметрических анализах влажности. Для решения поставленной задачи предложена влагометрическая установка, содержащая сушильную камеру с расположенным в ней нагревательным элементом, вентилятором, бюксами для исследуемых образцов, соединенных с весоизмерительным устройством, а также соединенный последовательно с сушильной камерой аналого-цифровой преобразователь, процессор, память с произвольной выборкой и матричный дисплей, в которой согласно изобретению сушильная камера снабжена загрузочно-разгрузочным устройством, внутри нее дополнительно размещены датчик температуры, на ее входе и выходе датчик влажности, бюксы снабжены датчиками температур навесок, а на выходе камеры установлен датчик определения концентрации многокомпонентной газовой смеси, причем все выходы датчиков соединены через аналоговый коммутатор со входом аналого-цифрового преобразователя. На чертеже изображена принципиальная схема влагометрической установки. Влагометрическая установка содержит сушильную камеру 1 с загр узочно-разгруpочным устройством 2, нагревательным элементом 3 и вентилятором 4, с размещенными в ней: датчиком температуры 5, бюксами б на поворотном столе 7, с датчиками температур навесок 8, весоизмерительным устройством 9, датчиком влажности сушильного агента 10, на выходе из нее размещен датчик концентрации многокомпонентной газовой смеси 11. Все элементы и датчики, расположенные в сушильной камере 1, соединены через аналоговый коммутатор 12 с аналого-цифровым преобразователем 13, который соединен с процессором 14, соединенным с блоком клавиатуры 15, памятью с произвольной выборкой 16 и дисплеем 17. Влагометрическая установка работает следующим образом: подготовленные навески в бюксах 6 загружают на поворотный стол 7 в сушильную камеру 1 через загрузочно-разгрузочное устройство 2, нагревают и сушат с помощью нагревательного элемента 3 и вентилятора 4, регистрируют изменение ее веса в процессе сушки весоизмерительным устройством 9, температуру навески датчиком 8, влажность (датчиком 10) и температуру (да тчиком 5) сушильного агента, всем процессом управляет процессор 14, который считывает информацию от датчиков через аналоговый коммутатор 12 и аналогово-цифровой преобразователь 13, выдавая сигналы управления, и информирует об окончании процесса сушки. После выгрузки, охлаждения и определения массы на дисплей 17 выводится измеренная влажность навесок, с предполагаемой коррекцией результата на вклад отличных от воды летучих веществ по показаниям датчика определения концентрации многокомпонентной газовой смеси 11. Блок клавиатуры 15 позволяет выбирать различные режимы сушки, управлять работой процессора 1" используя память с произвольной выборкой 16. Влагометрическая установка позволяет в процессе сушки вещества получать и использовать достоверную информацию о состоянии вещества при нагреве, тем самым повышать качество сушки и точность определения влажности.
