Двопроменева поляризаційна призма

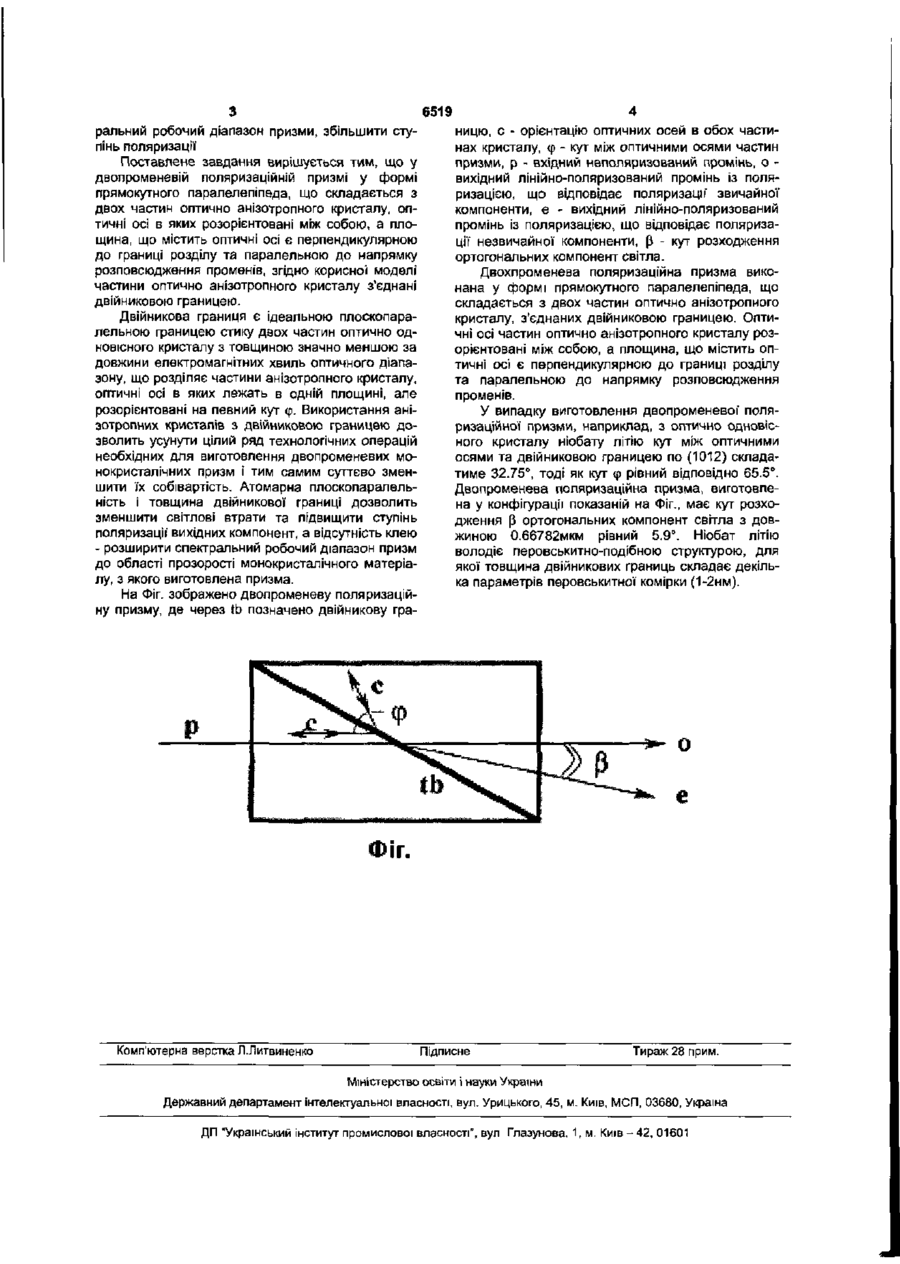

Двопроменева поляризаційна призма, виконана у формі прямокутного паралелепіпеда, що складається з двох частин оптично анізотропного кристалу, оптичні осі в яких розорієнтовані між собою, а площина, що містить оптичні осі, є перпендикулярною до границі розділу та паралельною до напрямку розповсюдження променів, яка відрізняється тим, що частини оптично анізотропного кристалу з'єднані двійниковою границею. Корисна модель відноситься до пристроїв поляризаційної оптики, які застосовуються в комп'ютерних проекторах, поляриметрії, еліпсометріі, а також наукових дослідженнях. Дія поляризаційних призм базується на властивості анізотропних середовищ (кристалів) розкладати електромагнітне випромінювання діапазону прозорості матеріалу на дві ортогональнополяризовані компоненти: звичайну і незвичайну. По результату дії розрізняють однопроменеві та двопроменеві поляризаційні призми, які складаються з двох або більше елементів, виконаних у формі трьохгранних призм В однопроменевих поляризаційних призмах селекція одного лінійнополяризованого променя здійснюється за рахунок явища повного внутрішнього відбивання однієї компоненти на границі склеювання трьохгранних призматичних елементів. В двопроменевих поляризаційних призмах призматичні частини, виготовлені з оптично одновісних кристалів, мають таку взаємну орієнтацію оптичних осей, що лінійно-поляризовані компоненти на границі стику частин відхиляються на різні кути. При цьому оптичні осі в обох частинах перпендикулярні між собою Елементи призми, як правило, склеюють, а при використанні в потужних лазерних системах і ультрафіолетовій області спектру елементи з'єднують за допомогою оптичного контакту. Найбільш близькою до запропонованої двопроменевої поляризаційної призми є двопроменева поляризаційна призма Сенармона. Ця двопроменева поляризаційна призма виконана у формі прямокутного паралелепіпеда, що складається з двох частин оптично анізотропного кристалу, оптичні осі в яких розорієнтовані між собою, а площина, що містить оптичні осі є перпендикулярною до границі розділу та паралельною до напрямку розповсюдження променів [Ванюрихин А.И., Герчановская В.П , Оптико-электронные поляризационные устройства Киев: Техника, 1984]. Однак двопроменева поляризаційна призма Сенармона с технологічно складною при виготовленні, що передбачає вирізання трьохгранних кристалічних елементів заданих геометричних розмірів та кутами з відповідними орієнтаціями оптичних осей в них, а також необхідність отримання полірованих граней з високим ступенем площинності. Якість полірованих граней і прецизійність дотримання геометрії елементів визначають ступінь поляризації Згадані технологічні операції зумовлюють високу собівартість поляризаційних призм Крім того, у випадку склеювання спектральний діапазон використання такої призми додатково обмежується областю прозорості використовуваного клею Склеювання призматичних елементів може приводити до додаткових втрат світла за рахунок розсіювання на дефектах та неоднорідностях кристалічних поверхонь елементів чи прошарку клею В основу корисної моделі поставлене завдання створити двохпроменеву поляризаційну призму, в якій би за рахунок вибору матеріалу з певними властивостями, вдалось би зменшити її собівартість та покращити деякі їхні технічні параметри, а саме' зменшити світлові втрати, розширити спект О) СО 6519 ральний робочий діапазон призми, збільшити ступінь поляризації Поставлене завдання вирішується тим, що у двопроменевій поляризаційній призмі у формі прямокутного паралелепіпеда, що складається з двох частин оптично анізотропного кристалу, оптичні осі в яких розорієнтовані між собою, а площина, що містить оптичні осі є перпендикулярною до границі розділу та паралельною до напрямку розповсюдження променів, згідно корисної моделі частини оптично анізотропного кристалу з'єднані двійниковою границею. Двійникова границя є ідеальною плоскопаралельною границею стику двох частин оптично одновісного кристалу з товщиною значно меншою за довжини електромагнітних хвиль оптичного діапазону, що розділяє частини анізотропного кристалу, оптичні осі в яких лежать в одній площині, але розорієнтовані на певний кут
