Багатопозиційний дозатор сипучих кормів

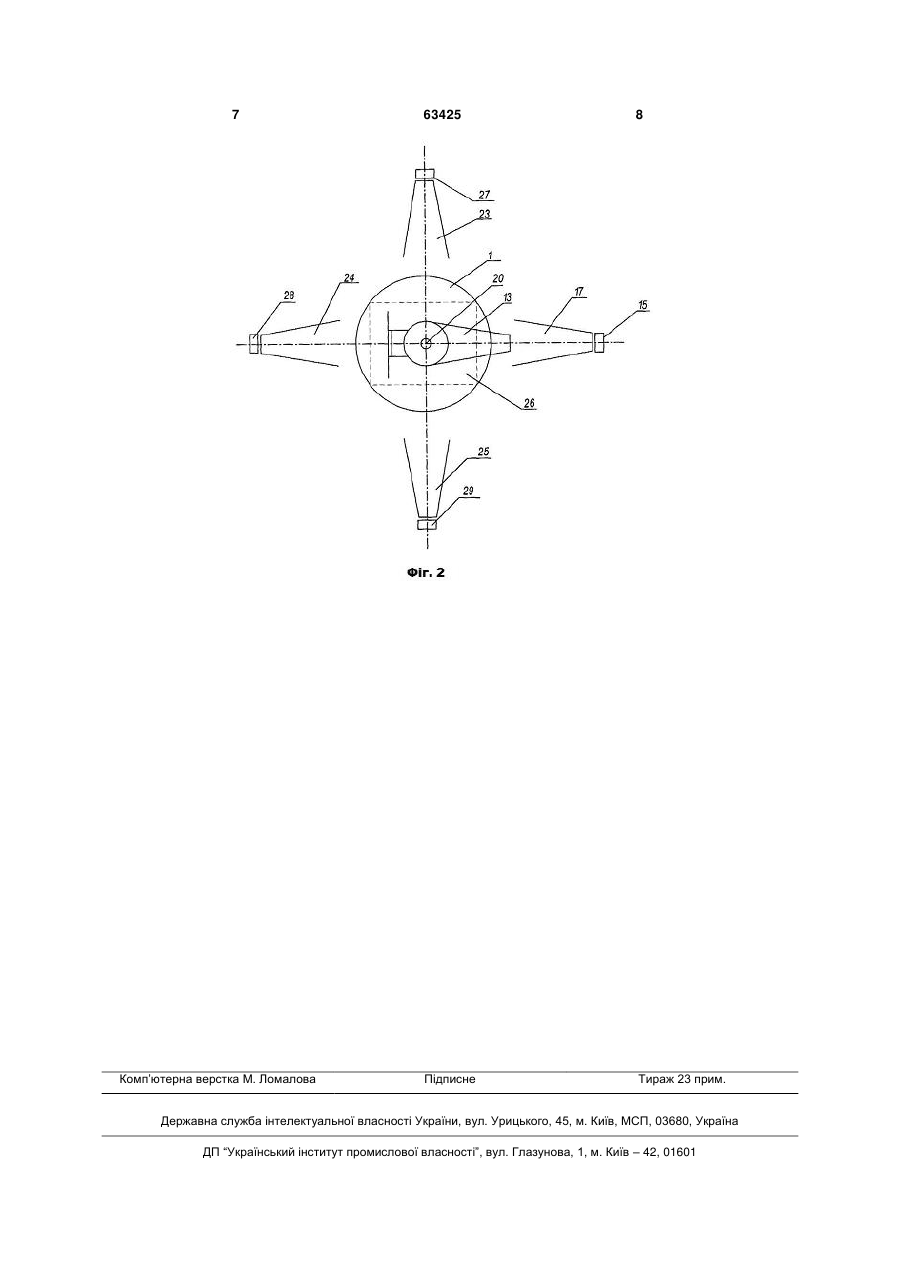

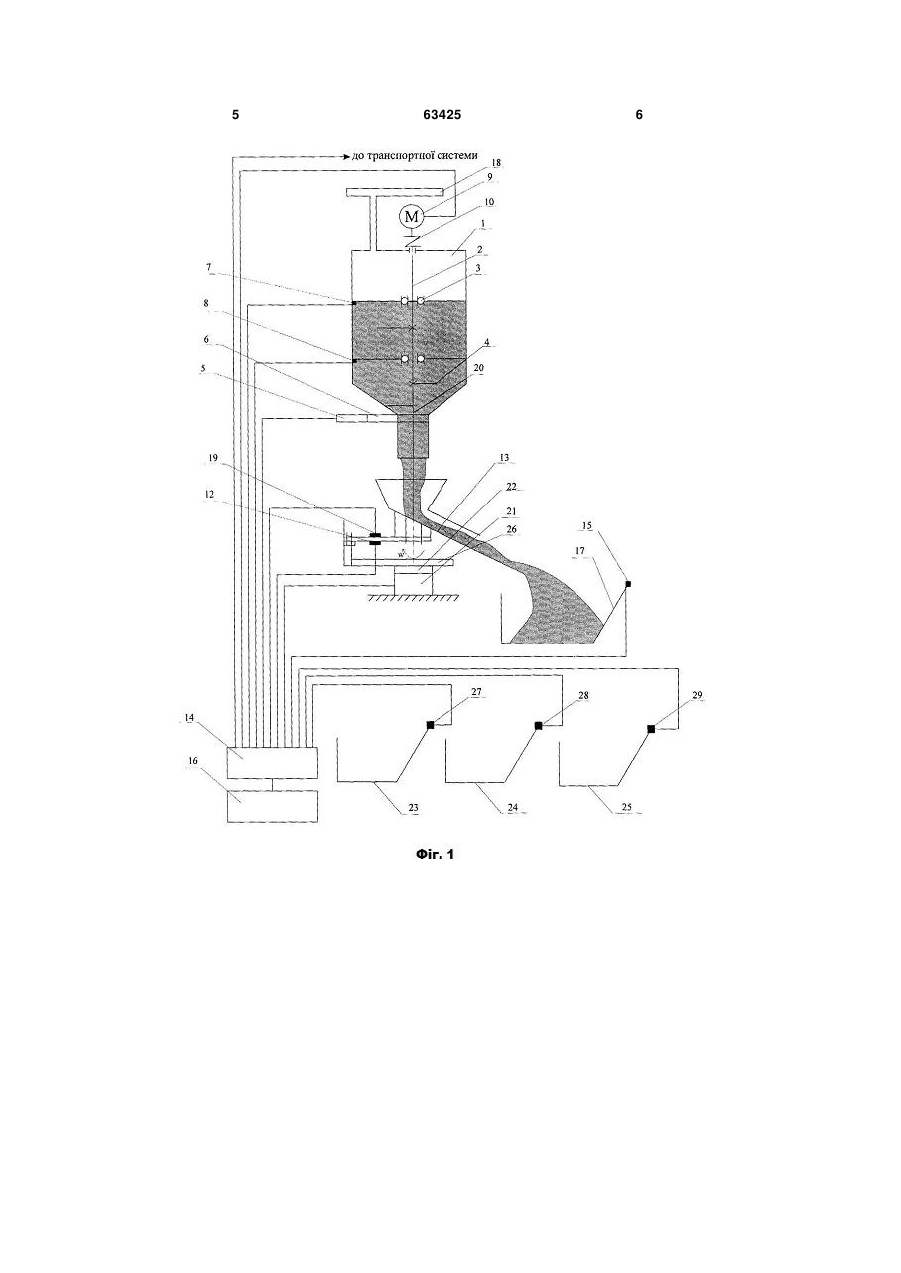

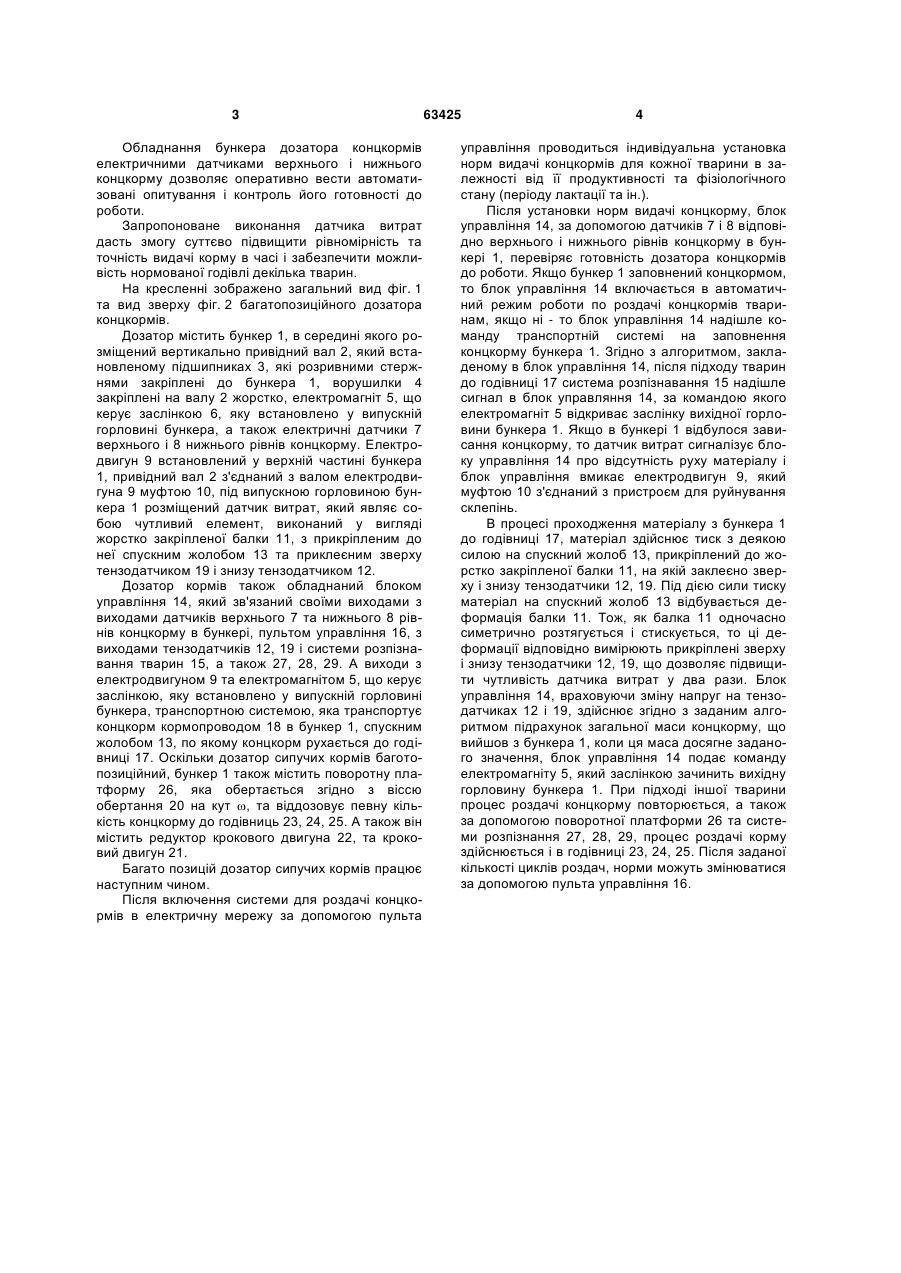

Багатопозиційний дозатор сипучих кормів, що містить бункер, в середині якого вертикально розміщений привідний вал з жорстко закріпленими перегрібачами, електродвигун, розміщений у верхній частині привідного вала і з'єднаний з муфтою, бункер обладнано електричними датчиками верхнього та нижнього рівнів корму, системою розпізнання тварин, пультом управління та датчиком 3 Обладнання бункера дозатора концкормів електричними датчиками верхнього і нижнього концкорму дозволяє оперативно вести автоматизовані опитування і контроль його готовності до роботи. Запропоноване виконання датчика витрат дасть змогу суттєво підвищити рівномірність та точність видачі корму в часі і забезпечити можливість нормованої годівлі декілька тварин. На кресленні зображено загальний вид фіг. 1 та вид зверху фіг. 2 багатопозиційного дозатора концкормів. Дозатор містить бункер 1, в середині якого розміщений вертикально привідний вал 2, який встановленому підшипниках 3, які розривними стержнями закріплені до бункера 1, ворушилки 4 закріплені на валу 2 жорстко, електромагніт 5, що керує заслінкою 6, яку встановлено у випускній горловині бункера, а також електричні датчики 7 верхнього і 8 нижнього рівнів концкорму. Електродвигун 9 встановлений у верхній частині бункера 1, привідний вал 2 з'єднаний з валом електродвигуна 9 муфтою 10, під випускною горловиною бункера 1 розміщений датчик витрат, який являє собою чутливий елемент, виконаний у вигляді жорстко закріпленої балки 11, з прикріпленим до неї спускним жолобом 13 та приклеєним зверху тензодатчиком 19 і знизу тензодатчиком 12. Дозатор кормів також обладнаний блоком управління 14, який зв'язаний своїми виходами з виходами датчиків верхнього 7 та нижнього 8 рівнів концкорму в бункері, пультом управління 16, з виходами тензодатчиків 12, 19 і системи розпізнавання тварин 15, а також 27, 28, 29. А виходи з електродвигуном 9 та електромагнітом 5, що керує заслінкою, яку встановлено у випускній горловині бункера, транспортною системою, яка транспортує концкорм кормопроводом 18 в бункер 1, спускним жолобом 13, по якому концкорм рухається до годівниці 17. Оскільки дозатор сипучих кормів баготопозиційний, бункер 1 також містить поворотну платформу 26, яка обертається згідно з віссю обертання 20 на кут , та віддозовує певну кількість концкорму до годівниць 23, 24, 25. А також він містить редуктор крокового двигуна 22, та кроковий двигун 21. Багато позицій дозатор сипучих кормів працює наступним чином. Після включення системи для роздачі концкормів в електричну мережу за допомогою пульта 63425 4 управління проводиться індивідуальна установка норм видачі концкормів для кожної тварини в залежності від її продуктивності та фізіологічного стану (періоду лактації та ін.). Після установки норм видачі концкорму, блок управління 14, за допомогою датчиків 7 і 8 відповідно верхнього і нижнього рівнів концкорму в бункері 1, перевіряє готовність дозатора концкормів до роботи. Якщо бункер 1 заповнений концкормом, то блок управління 14 включається в автоматичний режим роботи по роздачі концкормів тваринам, якщо ні - то блок управління 14 надішле команду транспортній системі на заповнення концкорму бункера 1. Згідно з алгоритмом, закладеному в блок управління 14, після підходу тварин до годівниці 17 система розпізнавання 15 надішле сигнал в блок управляння 14, за командою якого електромагніт 5 відкриває заслінку вихідної горловини бункера 1. Якщо в бункері 1 відбулося зависання концкорму, то датчик витрат сигналізує блоку управління 14 про відсутність руху матеріалу і блок управління вмикає електродвигун 9, який муфтою 10 з'єднаний з пристроєм для руйнування склепінь. В процесі проходження матеріалу з бункера 1 до годівниці 17, матеріал здійснює тиск з деякою силою на спускний жолоб 13, прикріплений до жорстко закріпленої балки 11, на якій заклеєно зверху і знизу тензодатчики 12, 19. Під дією сили тиску матеріал на спускний жолоб 13 відбувається деформація балки 11. Тож, як балка 11 одночасно симетрично розтягується і стискується, то ці деформації відповідно вимірюють прикріплені зверху і знизу тензодатчики 12, 19, що дозволяє підвищити чутливість датчика витрат у два рази. Блок управління 14, враховуючи зміну напруг на тензодатчиках 12 і 19, здійснює згідно з заданим алгоритмом підрахунок загальної маси концкорму, що вийшов з бункера 1, коли ця маса досягне заданого значення, блок управління 14 подає команду електромагніту 5, який заслінкою зачинить вихідну горловину бункера 1. При підході іншої тварини процес роздачі концкорму повторюється, а також за допомогою поворотної платформи 26 та системи розпізнання 27, 28, 29, процес роздачі корму здійснюється і в годівниці 23, 24, 25. Після заданої кількості циклів роздач, норми можуть змінюватися за допомогою пульта управління 16. 5 63425 6 7 Комп’ютерна верстка М. Ломалова 63425 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
