Пристрій для нанесення розмітки на футбольному полі “пр-2″

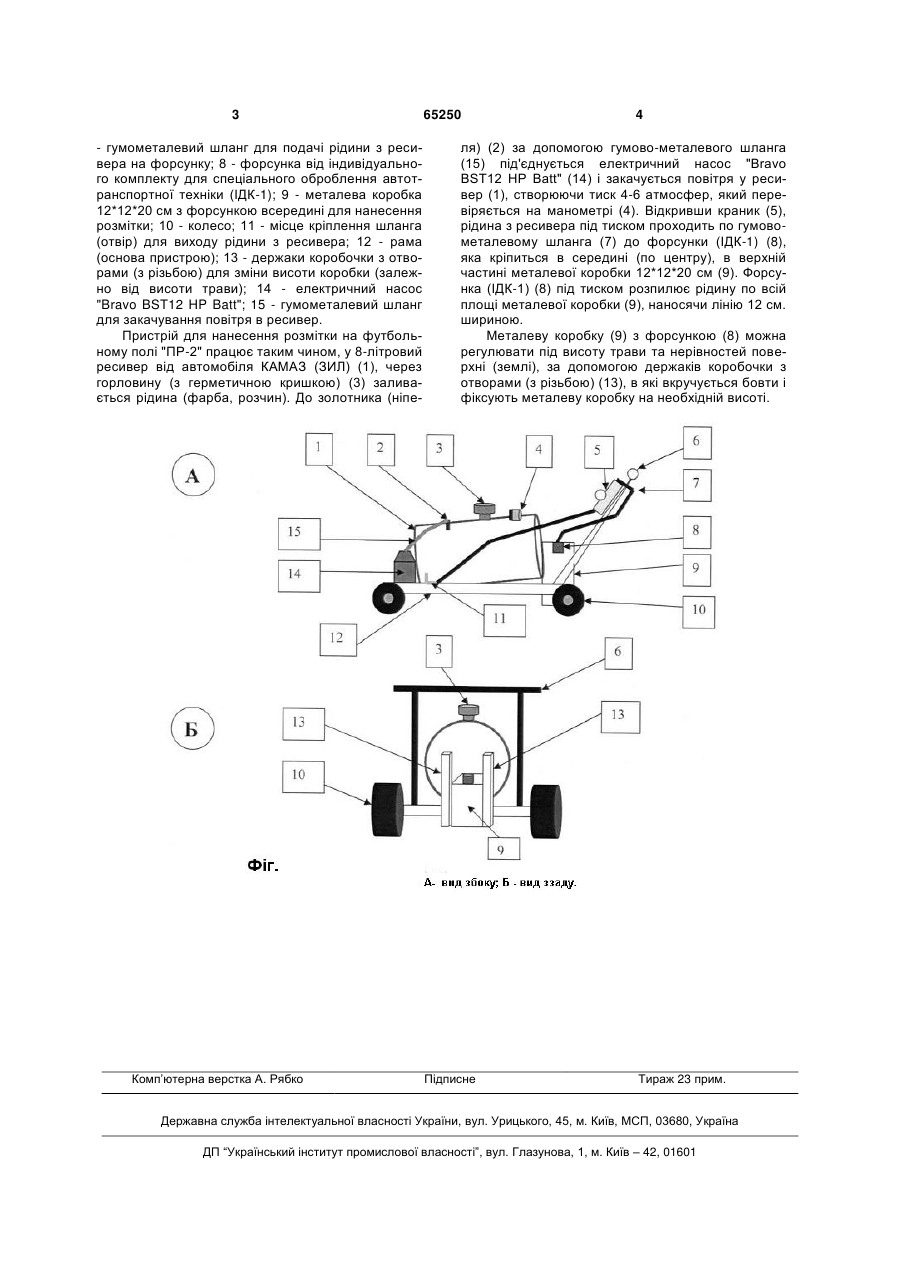

УКРАЇНА (19) UA (11) 65250 (13) U (51) МПК (2011.01) B05C 1/00 ДЕРЖАВНА СЛУЖБА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ УКРАЇНИ видається під відповідальність власника патенту ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ПРИСТРІЙ ДЛЯ НАНЕСЕННЯ РОЗМІТКИ НА ФУТБОЛЬНОМУ ПОЛІ "ПР-2" 1 2 (13) 65250 (11) різьбою) для зміни висоти коробки (залежно від висоти трави). Недоліками аналога є закачування повітря "вручну", зменшення тиску в ресивері під час нанесення розмітки (ліній), що знижує якість нанесення розмітки (ліній) на футбольному полі. В основу корисної моделі поставлені завдання: - замінити "ручне" закачування повітря в ресивер на автоматичне; - досягти постійного підтримання необхідного тиску в ресивері для якісного нанесення розмітки; Поставлене завдання досягається тим, що пристрій для нанесення розмітки на футбольному полі "ПР-2" містить електричний насос (акумуляторний) "Bravo BST12 HP Batt", який дозволяє замінити "ручне" закачування повітря в ресивер на автоматичне, постійно підтримувати необхідний тиск в ресивері під час нанесення розмітки, що таким чином підвищує якість нанесення розмітки (ліній). На Фіг. показано загальний вид пристрою для нанесення розмітки на футбольному полі "ПР-2", де 1-8-літровий ресивер від автомобіля КАМАЗ (ЗИЛ); 2 - золотник (ніпель) для закачування повітря; 3 - горловина з герметичною кришкою для заливання рідини; 4 - манометр для перевірки тиску; 5 - краник для відкриття (закриття) подачі рідини на форсунку; 6 - ручка для керування пристроєм; 7 UA Пристрій для нанесення розмітки на футбольному полі "ПР-2" слід відносити до галузі забезпечення фізичного виховання та спорту. Відомими пристроями нанесення розмітки (ліній) є: 1. "Машина для розмітки дорожнього покриття" по патенту України №17522 А від 06.05.1997 р., 2. "Фарборозпилювач до пристрою для нанесення роздільних смуг на шляхове полотно" по патенту України №90886 від 10.06.2010 р., 3. "Розпилювач рідини" по патенту України №828 від 16.07.2001 р. Найближчим до запропонованої корисної моделі є "Пристрій для нанесення розмітки на футбольному полі "ПР-1" по патенту України №57166 від 10.02.2011 року, який містить 8-літровий ресивер від автомобіля КАМАЗ (ЗИЛ), золотник (ніпель) для закачування повітря, горловина з герметичною кришкою для заливання рідини, манометр для перевірки тиску, краник для відкриття (закриття) подачі рідини на форсунку, ручку для керування пристроєм, гумометалевий шланг для подачі рідини з ресивера на форсунку, форсунку від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1), металеву коробку 12*12*20 см з форсункою всередині для нанесення розмітки, колеса, місце кріплення шланга (отвір) для виходу рідини з ресивера, рама (основа пристрою); держаки коробочки з отворами (з U подачі рідини на форсунку, ручку для керування пристроєм, гумометалевий шланг для подачі рідини з ресивера на форсунку, форсунку від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1), металеву коробку 12*12*20 см з форсункою всередині для нанесення розмітки, колеса, місце кріплення шланга (отвір) для виходу рідини з ресивера, раму (основу пристрою); держаки коробочки з отворами (з різьбою) для зміни висоти коробки (залежно від висоти трави), який відрізняється тим, що містить електричний насос (акумуляторний) "Bravo BST12 HP Batt" та гумометалевий шланг для закачування повітря в ресивер. (19) (21) u201107396 (22) 14.06.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ФЕДАК СЕРГІЙ СЕРГІЙОВИЧ, ПОПОВИЧ ОЛЕКСАНДР ІЛЛІЧ (73) АКАДЕМІЯ СУХОПУТНИХ ВІЙСЬК ІМЕНІ ГЕТЬМАНА ПЕТРА САГАЙДАЧНОГО (57) Пристрій для нанесення розмітки на футбольному полі, що має спільний 8-літровий ресивер від автомобіля КАМАЗ (ЗИЛ), золотник (ніпель) для закачування повітря, горловину з герметичною кришкою для заливання рідини, манометр для перевірки тиску, краник для відкриття (закриття) 3 - гумометалевий шланг для подачі рідини з ресивера на форсунку; 8 - форсунка від індивідуального комплекту для спеціального оброблення автотранспортної техніки (ІДК-1); 9 - металева коробка 12*12*20 см з форсункою всередині для нанесення розмітки; 10 - колесо; 11 - місце кріплення шланга (отвір) для виходу рідини з ресивера; 12 - рама (основа пристрою); 13 - держаки коробочки з отворами (з різьбою) для зміни висоти коробки (залежно від висоти трави); 14 - електричний насос "Bravo BST12 HP Batt"; 15 - гумометалевий шланг для закачування повітря в ресивер. Пристрій для нанесення розмітки на футбольному полі "ПР-2" працює таким чином, у 8-літровий ресивер від автомобіля КАМАЗ (ЗИЛ) (1), через горловину (з герметичною кришкою) (3) заливається рідина (фарба, розчин). До золотника (ніпе Комп’ютерна верстка А. Рябко 65250 4 ля) (2) за допомогою гумово-металевого шланга (15) під'єднується електричний насос "Bravo BST12 HP Batt" (14) і закачується повітря у ресивер (1), створюючи тиск 4-6 атмосфер, який перевіряється на манометрі (4). Відкривши краник (5), рідина з ресивера під тиском проходить по гумовометалевому шланга (7) до форсунки (ІДК-1) (8), яка кріпиться в середині (по центру), в верхній частині металевої коробки 12*12*20 см (9). Форсунка (ІДК-1) (8) під тиском розпилює рідину по всій площі металевої коробки (9), наносячи лінію 12 см. шириною. Металеву коробку (9) з форсункою (8) можна регулювати під висоту трави та нерівностей поверхні (землі), за допомогою держаків коробочки з отворами (з різьбою) (13), в які вкручується бовти і фіксують металеву коробку на необхідній висоті. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
