Відбивний стіл
Номер патенту: 65427
Опубліковано: 12.12.2011
Автори: Ірклієнко Віктор Іванович, Богомолов Олексій Васильович, Богомолова Віра Павлівна, Даценко Микола Сергійович
Формула / Реферат
Відбивний стіл, що складається з коливного робочого органа, виконаного у вигляді декількох каналів з зигзагоподібними відбивними стінками і спільним днищем, який відрізняється тим, що робочий орган виконаний у вигляді окремих вібролотків, які установлені один під іншим з різними кутами нахилу до горизонту зі зміщенням у напрямку осі їх симетрії.
Текст

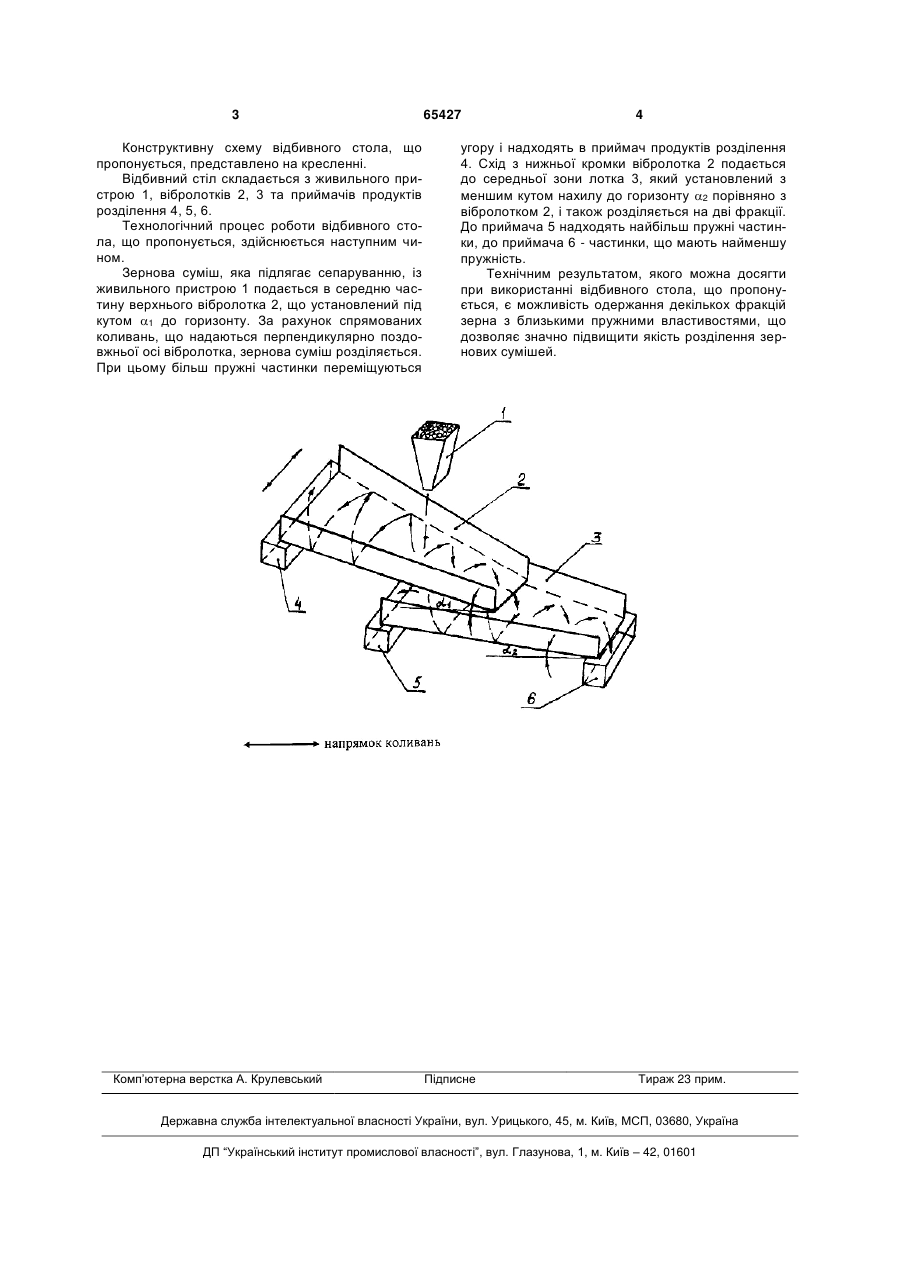

Відбивний стіл, що складається з коливного робочого органа, виконаного у вигляді декількох каналів з зигзагоподібними відбивними стінками і спільним днищем, який відрізняється тим, що робочий орган виконаний у вигляді окремих вібролотків, які установлені один під іншим з різними кутами нахилу до горизонту зі зміщенням у напрямку осі їх симетрії. (19) (21) u201104675 (22) 15.04.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БОГОМОЛОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, ДАЦЕНКО МИКОЛА СЕРГІЙОВИЧ, БОГОМОЛОВА ВІРА ПАВЛІВНА, ІРКЛІЄНКО ВІКТОР ІВАНОВИЧ (73) БОГОМОЛОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ 3 Конструктивну схему відбивного стола, що пропонується, представлено на кресленні. Відбивний стіл складається з живильного пристрою 1, вібролотків 2, 3 та приймачів продуктів розділення 4, 5, 6. Технологічний процес роботи відбивного стола, що пропонується, здійснюється наступним чином. Зернова суміш, яка підлягає сепаруванню, із живильного пристрою 1 подається в середню частину верхнього вібролотка 2, що установлений під кутом 1 до горизонту. За рахунок спрямованих коливань, що надаються перпендикулярно поздовжньої осі вібролотка, зернова суміш розділяється. При цьому більш пружні частинки переміщуються Комп’ютерна верстка А. Крулевський 65427 4 угору і надходять в приймач продуктів розділення 4. Схід з нижньої кромки вібролотка 2 подається до середньої зони лотка 3, який установлений з меншим кутом нахилу до горизонту 2 порівняно з вібролотком 2, і також розділяється на дві фракції. До приймача 5 надходять найбільш пружні частинки, до приймача 6 - частинки, що мають найменшу пружність. Технічним результатом, якого можна досягти при використанні відбивного стола, що пропонується, є можливість одержання декількох фракцій зерна з близькими пружними властивостями, що дозволяє значно підвищити якість розділення зернових сумішей. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBaffle table
Автори англійськоюBohomolov Oleksii Vasyliovych, Datsenko Mykola Serhiiovych, Bohomolova Vira Pavlivna, Irkliienko Viktor Ivanovych
Назва патенту російськоюОтражательный стол
Автори російськоюБогомолов Алексей Васильевич, Даценко Николай Сергеевич, Богомолова Вера Павловна, Ирклиенко Виктор Иванович
МПК / Мітки
МПК: B07B 13/00, B07B 1/40
Код посилання
