Пристрій для сепарації насіння за довжиною
Номер патенту: 65426
Опубліковано: 12.12.2011
Автори: Ірклієнко Віктор Іванович, Богомолов Олексій Васильович
Формула / Реферат
Пристрій для сепарації насіння за довжиною, що включає перфорований циліндр, завантажувальний бункер з механізмом подачі насіння, раму, привод та приймачі продуктів розподілу, який відрізняється тим, що вздовж осі перфорованого циліндра з зовнішньої сторони з зазором розташовані пластини, які перекривають щонайменше один ряд отворів циліндра, причому пластини шарнірно закріплені на кронштейнах з можливістю зміни зазору в той час, коли кронштейни напрямних натикаються на нерухомо встановлені на рамі ролики при обертанні циліндра.
Текст

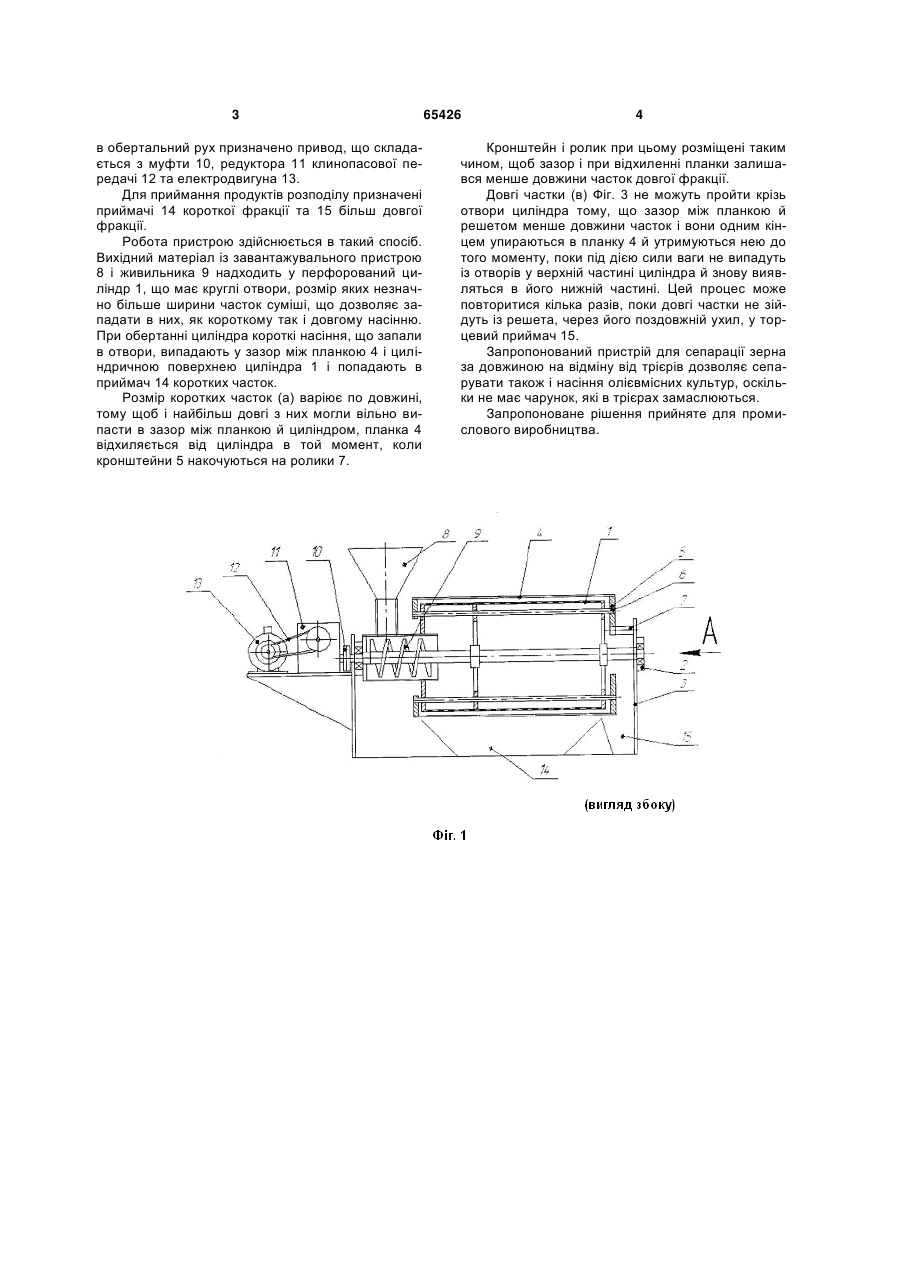

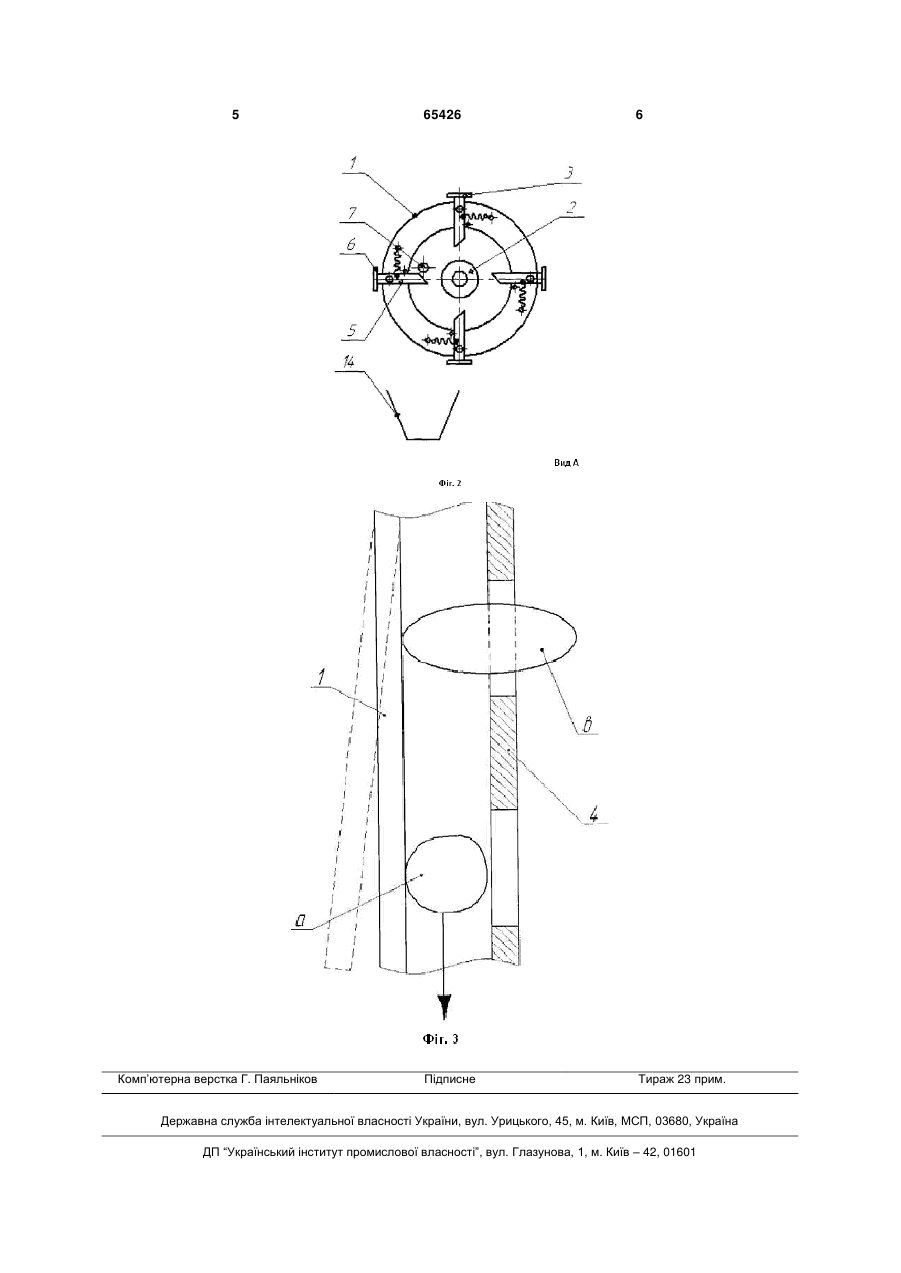

Пристрій для сепарації насіння за довжиною, що включає перфорований циліндр, завантажувальний бункер з механізмом подачі насіння, раму, 3 в обертальний рух призначено привод, що складається з муфти 10, редуктора 11 клинопасової передачі 12 та електродвигуна 13. Для приймання продуктів розподілу призначені приймачі 14 короткої фракції та 15 більш довгої фракції. Робота пристрою здійснюється в такий спосіб. Вихідний матеріал із завантажувального пристрою 8 і живильника 9 надходить у перфорований циліндр 1, що має круглі отвори, розмір яких незначно більше ширини часток суміші, що дозволяє западати в них, як короткому так і довгому насінню. При обертанні циліндра короткі насіння, що запали в отвори, випадають у зазор між планкою 4 і циліндричною поверхнею циліндра 1 і попадають в приймач 14 коротких часток. Розмір коротких часток (а) варіює по довжині, тому щоб і найбільш довгі з них могли вільно випасти в зазор між планкою й циліндром, планка 4 відхиляється від циліндра в той момент, коли кронштейни 5 накочуються на ролики 7. 65426 4 Кронштейн і ролик при цьому розміщені таким чином, щоб зазор і при відхиленні планки залишався менше довжини часток довгої фракції. Довгі частки (в) Фіг. 3 не можуть пройти крізь отвори циліндра тому, що зазор між планкою й решетом менше довжини часток і вони одним кінцем упираються в планку 4 й утримуються нею до того моменту, поки під дією сили ваги не випадуть із отворів у верхній частині циліндра й знову виявляться в його нижній частині. Цей процес може повторитися кілька разів, поки довгі частки не зійдуть із решета, через його поздовжній ухил, у торцевий приймач 15. Запропонований пристрій для сепарації зерна за довжиною на відміну від трієрів дозволяє сепарувати також і насіння олієвмісних культур, оскільки не має чарунок, які в трієрах замаслюються. Запропоноване рішення прийняте для промислового виробництва. 5 Комп’ютерна верстка Г. Паяльніков 65426 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for separating seeds by length
Автори англійськоюBohomolov Oleksii Vasyliovych, Irkliienko Viktor Ivanovych
Назва патенту російськоюУстройство для сепарации семян по длине
Автори російськоюБогомолов Алексей Васильевич, Ирклиенко Виктор Иванович
МПК / Мітки
МПК: B07B 1/40, B07B 13/00
Мітки: довжиною, насіння, пристрій, сепарації
