Ручний багатофункціональний ґрунтообробний інструмент
Формула / Реферат
Ручний багатофункціональний ґрунтообробний інструмент, що містить лезо, нижня частина якого за допомогою перехідної частини з'єднана з верхньою частиною, яка за допомогою кронштейна з'єднана з держаком, який відрізняється тим, що відстань від осі симетрії, що проходить через кронштейн, до п'ятки леза на його перехідній частині збільшена, причому відстань від осі симетрії, що проходить через кронштейн, до кінця нижньої частини леза дорівнює відстані від тієї ж осі симетрії до п'ятки леза на його перехідній частині.
Текст

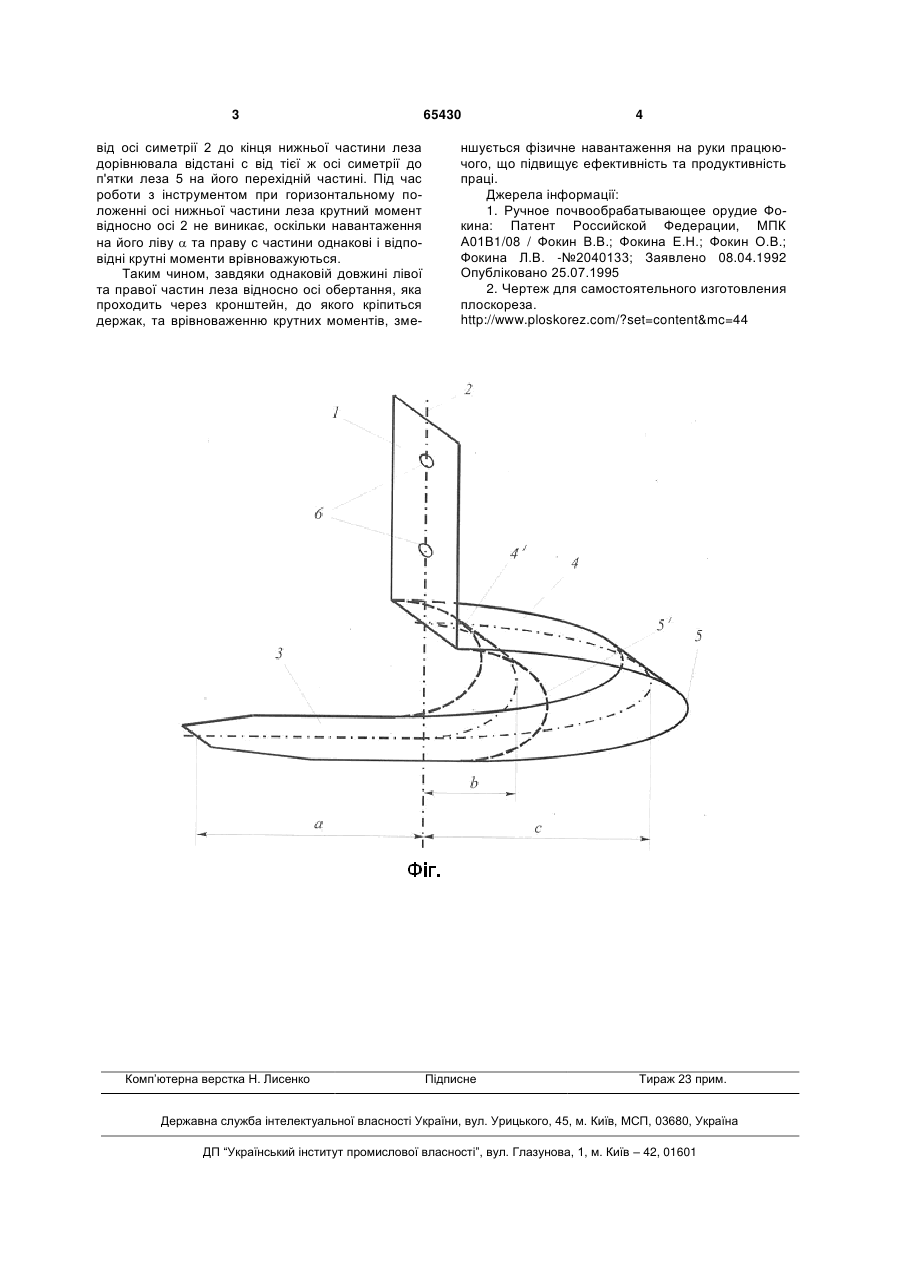

Ручний багатофункціональний ґрунтообробний інструмент, що містить лезо, нижня частина 3 від осі симетрії 2 до кінця нижньої частини леза дорівнювала відстані с від тієї ж осі симетрії до п'ятки леза 5 на його перехідній частині. Під час роботи з інструментом при горизонтальному положенні осі нижньої частини леза крутний момент відносно осі 2 не виникає, оскільки навантаження на його ліву та праву с частини однакові і відповідні крутні моменти врівноважуються. Таким чином, завдяки однаковій довжині лівої та правої частин леза відносно осі обертання, яка проходить через кронштейн, до якого кріпиться держак, та врівноваженню крутних моментів, зме Комп’ютерна верстка Н. Лисенко 65430 4 ншується фізичне навантаження на руки працюючого, що підвищує ефективність та продуктивність праці. Джерела інформації: 1. Ручное почвообрабатывающее орудие Фокина: Патент Российской Федерации, МПК А01В1/08 / Фокин В.В.; Фокина Е.Н.; Фокин О.В.; Фокина Л.В. -№2040133; Заявлено 08.04.1992 Опубліковано 25.07.1995 2. Чертеж для самостоятельного изготовления плоскореза. http://www.ploskorez.com/?set=content&mc=44 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHand multipurpose soil-cultivating implement
Автори англійськоюChuk Ivan Stepanovych
Назва патенту російськоюРучной многофункциональный почвообрабатывающий инструмент
Автори російськоюЧук Иван Степанович
МПК / Мітки
МПК: A01D 34/00, A01D 1/00
Мітки: інструмент, ручний, багатофункціональний, ґрунтообробний
