Ручний грунтообробний інструмент

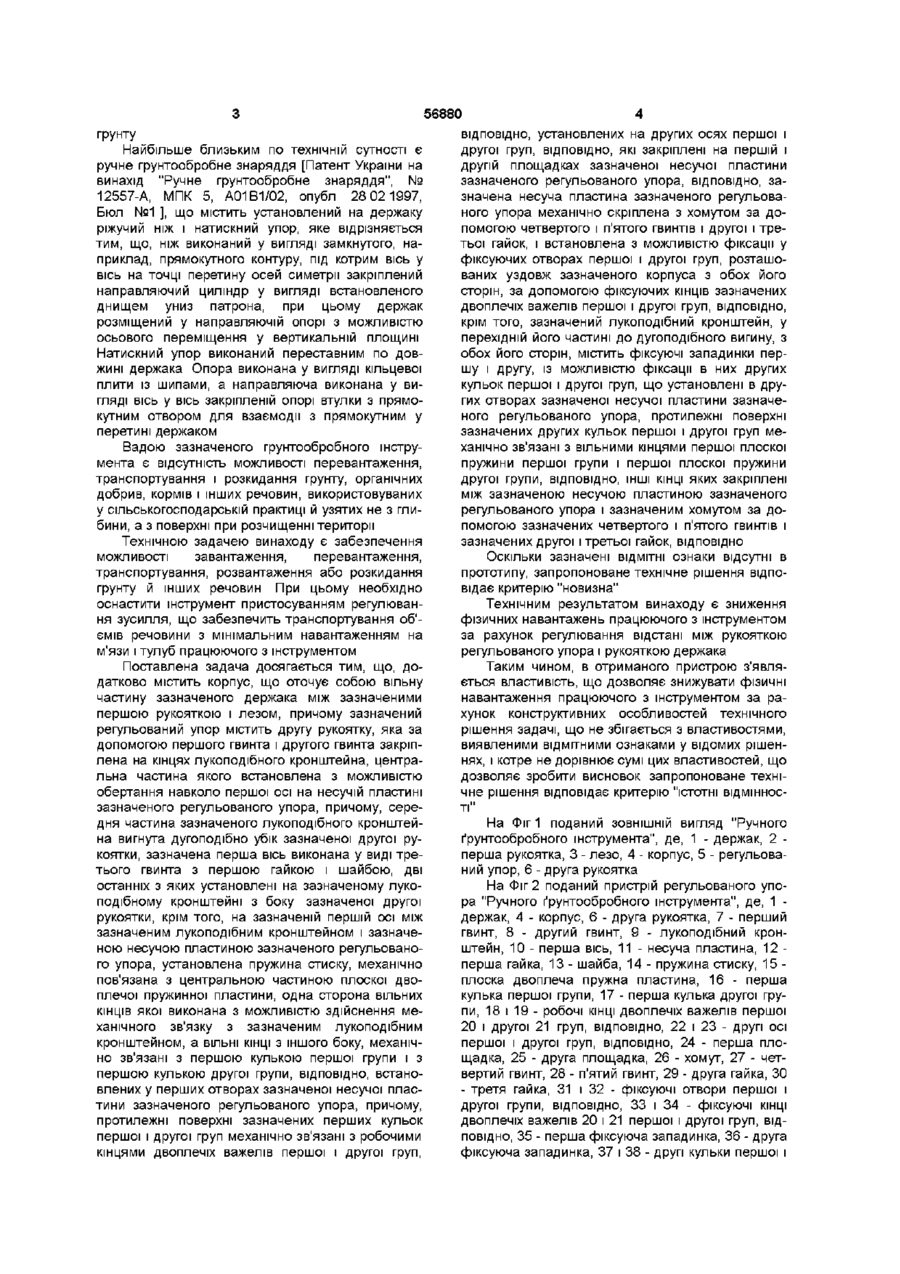

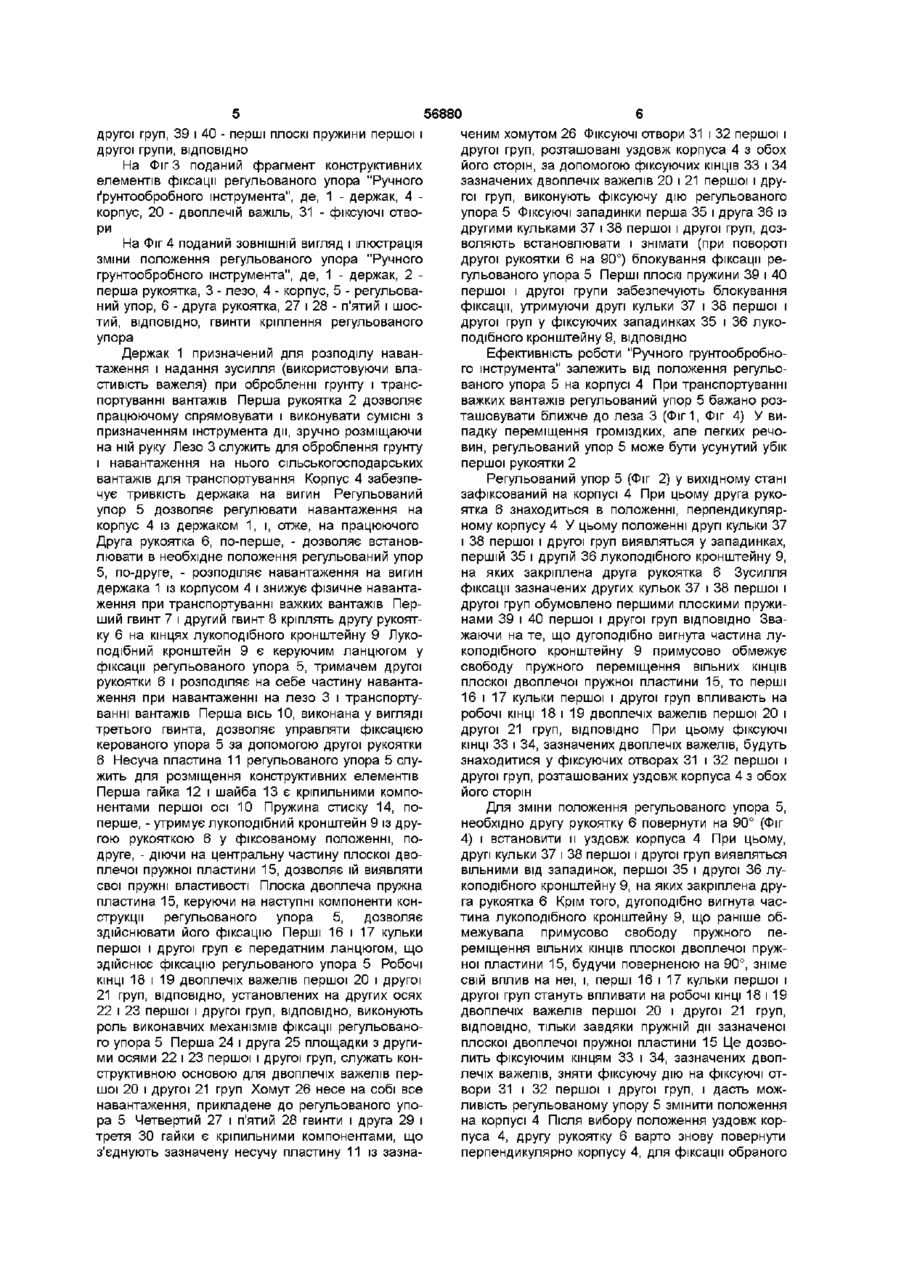

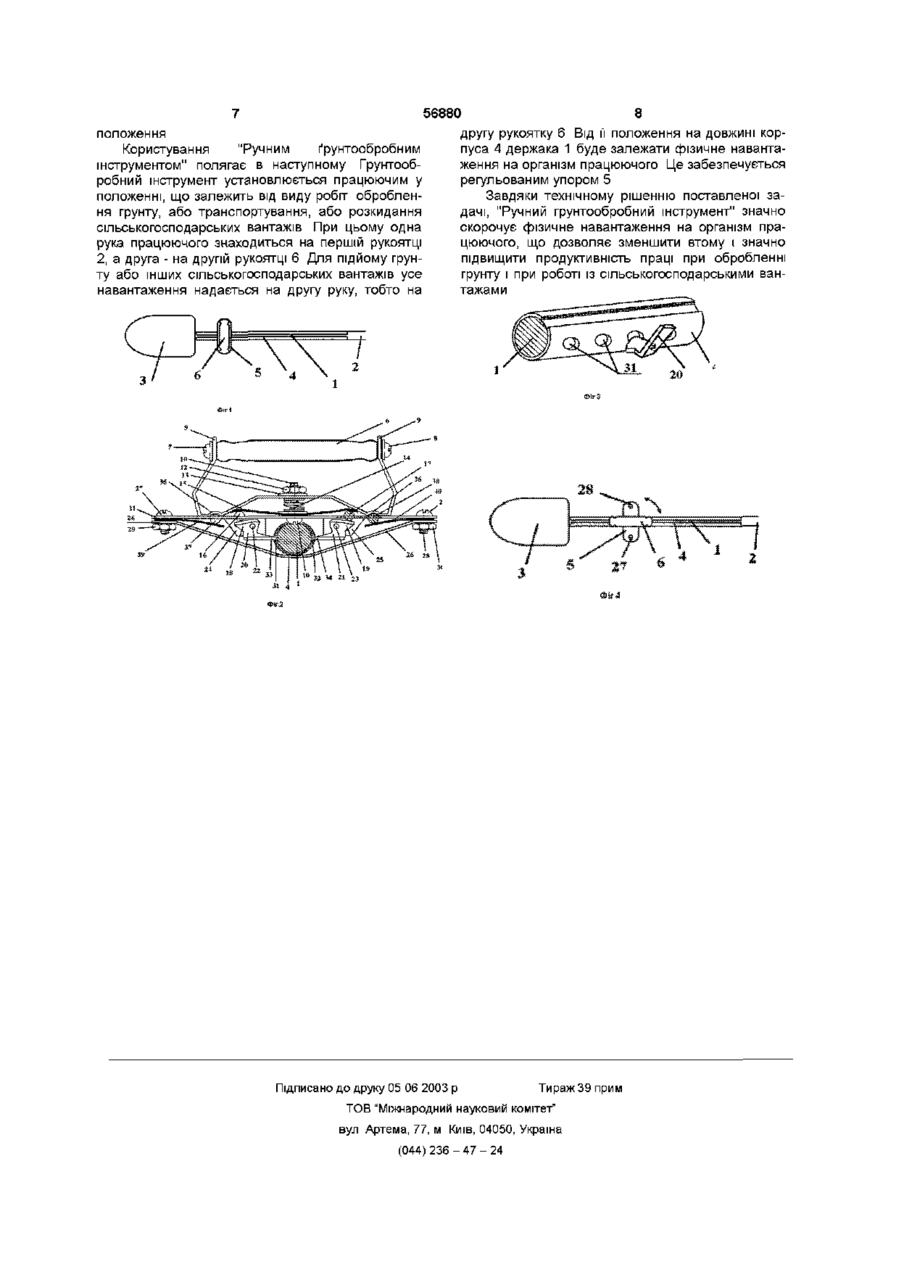

Ручний ґрунтообробний інструмент, що містить держак, першу рукоятку, лезо, установлений з можливістю фіксації регульований уздовж довжини держака упор, який відрізняється тим, що додатково містить корпус, що оточує собою вільну частину держака між першою рукояткою і лезом, причому регульований упор містить другу рукоятку, яка за допомогою першого гвинта і другого гвинта закріплена на кінцях лукоподібного кронштейна, центральна частина якого встановлена з можливістю обертання навколо першої осі на несучій пластині регульованого упора, причому середня частина лукоподібного кронштейна вигнута дугоподібно у бік другої рукоятки, перша вісь виконана у вигляді третього гвинта з першою гайкою і шайбою, дві останні з яких установлені на лукоподібному кронштейні з боку другої рукоятки, крім того на першій осі між лукоподібним кронштейном і несучою пластиною регульованого упора установлена пружина стиску, механічно зв'язана з центральною частиною плоскої двоплечоі пружинної пластини, одна сторона вільних КІНЦІВ якої виконана з можливістю здійснення механічного зв'язку з лукоподібним кронштейном, а Пропонований винахід відноситься до області сільського господарства, зокрема, до інструментів для обробки грунту, що використовує поворотні рукоятки з затискачами, що кріпляться до знаряддя за допомогою сполучних муфт, і може бути використаний для перевантаження і транспортування органічних добрив, кормів і інших речовин, використовуваних у сільськогосподарській практиці Відомий самоперевертаючий ручний сільськогосподарський інвентар [Патент України на корисну модель "Самоперевертаючий ручний ВІЛЬНІ КІНЦІ з іншого боку механічно зв'язані з пер шою кулькою першої групи і з першою кулькою другої групи ВІДПОВІДНО, встановлених у перших отворах несучої пластини регульованого упора, причому протилежні поверхні перших кульок першої і другої груп механічно зв'язані з робочими кінцями двоплечих важелів першої і другої груп ВІДПОВІДНО, установлених на других осях першої і другої груп ВІДПОВІДНО, які закріплені на першій і другій площинках несучої пластини регульованого упора ВІДПОВІДНО, несуча пластина регульованого упора механічно скріплена з хомутом за допомогою четвертого і п'ятого гвинтів і другої і третьої гайок і встановлена з можливістю фіксації у фіксуючих отворах першої і другої груп, розташованих уздовж корпуса з обох його боків за допомогою фіксуючих КІНЦІВ двоплечих важелів першої і другої груп ВІДПОВІДНО, крім того, лукоподібний кронштейн у перехідній його частині до дугоподібного вигину з обох його боків містить фіксуючі западинки першу і другу, виконані з можливістю фіксації в них других кульок першої і другої груп, що установлені в других отворах несучої пластини регульованого упора, протилежні поверхні других кульок першої і другої груп механічно зв'язані з вільними кінцями першої плоскої пружини першої групи і першої плоскої пружини другої групи ВІДПОВІДНО, ІНШІ КІНЦІ яких закріплені між несучою пластиною регульованого упора і хомутом за допомогою четвертого і п'ятого гвинтів, другої і третьої гайок ВІДПОВІДНО о 00 00 (О ю сільськогосподарський інвентар", № 487-U, МПК-6 - А 01 В 1/02, опубл 28 02 2000, Бюл №1 ], який містить рукоятку, установлене під гострим кутом до неї лезо з державкою і другу рукоятку, шарнірно з'єднану з першою рукояткою з можливістю повертання її навколо своєї осі, який відрізняється тим, що, друга рукоятка з'єднана з першою рукояткою з тильної сторони державки леза інвентаря та обертається навколо своєї осі Хибою даного пристрою є неможливість регулювання зусилля впливу на інвентар при обробці 56880 грунту Найбільше близьким по технічній сутності є ручне ґрунтообробне знаряддя [Патент України на винахід "Ручне ґрунтообробне знаряддя", № 12557-А, МПК 5, А01В1/02, опубл 28 02 1997, Бюл №1 ], що містить установлений на держаку ріжучий ніж і натискний упор, яке відрізняється тим, що, ніж виконаний у вигляді замкнутого, наприклад, прямокутного контуру, під котрим вісь у вісь на точці перетину осей симетрії закріплений направляючий циліндр у вигляді встановленого днищем униз патрона, при цьому держак розміщений у направляючій опорі з можливістю осьового переміщення у вертикальній площині Натискний упор виконаний переставним по довжині держака Опора виконана у вигляді кільцевої плити із шипами, а направляюча виконана у вигляді вісь у вісь закріпленій опорі втулки з прямокутним отвором для взаємодії з прямокутним у перетині держаком Вадою зазначеного ґрунтообробного інструмента є відсутність можливості перевантаження, транспортування і розкидання грунту, органічних добрив, кормів і інших речовин, використовуваних у сільськогосподарській практиці й узятих не з глибини, а з поверхні при розчищенні території Технічною задачею винаходу є забезпечення можливості завантаження, перевантаження, транспортування, розвантаження або розкидання грунту й інших речовин При цьому необхідно оснастити інструмент пристосуванням регулювання зусилля, що забезпечить транспортування об'ємів речовини з мінімальним навантаженням на м'язи і тулуб працюючого з інструментом Поставлена задача досягається тим, що, додатково містить корпус, що оточує собою вільну частину зазначеного держака між зазначеними першою рукояткою і лезом, причому зазначений регульований упор містить другу рукоятку, яка за допомогою першого гвинта і другого гвинта закріплена на кінцях лукоподібного кронштейна, центральна частина якого встановлена з можливістю обертання навколо першої осі на несучій пластині зазначеного регульованого упора, причому, середня частина зазначеного лукоподібного кронштейна вигнута дугоподібно убік зазначеної другої рукоятки, зазначена перша вісь виконана у виді третього гвинта з першою гайкою і шайбою, дві останніх з яких установлені на зазначеному лукоподібному кронштейні з боку зазначеної другої рукоятки, крім того, на зазначеній першій осі між зазначеним лукоподібним кронштейном і зазначеною несучою пластиною зазначеного регульованого упора, установлена пружина стиску, механічно пов'язана з центральною частиною плоскої двоплечої пружинної пластини, одна сторона вільних КІНЦІВ якої виконана з можливістю здійснення механічного зв'язку з зазначеним лукоподібним кронштейном, а ВІЛЬНІ КІНЦІ З ІНШОГО боку, механіч но зв'язані з першою кулькою першої групи і з першою кулькою другої групи, ВІДПОВІДНО, встановлених у перших отворах зазначеної несучої пластини зазначеного регульованого упора, причому, протилежні поверхні зазначених перших кульок першої і другої груп механічно зв'язані з робочими кінцями двоплечіх важелів першої і другої груп, ВІДПОВІДНО, установлених на других осях першої і другої груп, ВІДПОВІДНО, які закріплені на першій і другій площадках зазначеної несучої пластини зазначеного регульованого упора, ВІДПОВІДНО, зазначена несуча пластина зазначеного регульованого упора механічно скріплена з хомутом за допомогою четвертого і п'ятого гвинтів і другої і третьої гайок, і встановлена з можливістю фіксації у фіксуючих отворах першої і другої груп, розташованих уздовж зазначеного корпуса з обох його сторін, за допомогою фіксуючих КІНЦІВ зазначених двоплечіх важелів першої і другої груп, ВІДПОВІДНО, крім того, зазначений лукоподібний кронштейн, у перехідній його частині до дугоподібного вигину, з обох його сторін, містить фіксуючі западинки першу і другу, із можливістю фіксації в них других кульок першої і другої груп, що установлені в других отворах зазначеної несучої пластини зазначеного регульованого упора, протилежні поверхні зазначених других кульок першої і другої груп механічно зв'язані з вільними кінцями першої плоскої пружини першої групи і першої плоскої пружини другої групи, ВІДПОВІДНО, ІНШІ КІНЦІ яких закріплені між зазначеною несучою пластиною зазначеного регульованого упора і зазначеним хомутом за допомогою зазначених четвертого і п'ятого гвинтів і зазначених другої і третьої гайок, ВІДПОВІДНО ОСКІЛЬКИ зазначені ВІДМІТНІ ознаки відсутні в прототипу, запропоноване технічне рішення відповідає критерію "новизна" Технічним результатом винаходу є зниження фізичних навантажень працюючого з інструментом за рахунок регулювання відстані між рукояткою регульованого упора і рукояткою держака Таким чином, в отриманого пристрою з'являється властивість, що дозволяє знижувати фізичні навантаження працюючого з інструментом за рахунок конструктивних особливостей технічного рішення задачі, що не збігається з властивостями, виявленими ВІДМІТНИМИ ознаками у відомих рішеннях, і котре не дорівнює сумі цих властивостей, що дозволяє зробити висновок запропоноване технічне рішення відповідає критерію "ІСТОТНІ ВІДМІННОСТІ" На Фіг 1 поданий ЗОВНІШНІЙ ВИГЛЯД "Ручного ґрунтообробного інструмента", де, 1 - держак, 2 перша рукоятка, 3 - лезо, 4 - корпус, 5 - регульований упор, 6 - друга рукоятка На Фіг 2 поданий пристрій регульованого упора "Ручного ґрунтообробного інструмента", де, 1 держак, 4 - корпус, 6 - друга рукоятка, 7 - перший гвинт, 8 - другийгвинт, 9 - лукоподібний кронштейн, 10 - перша вісь, 11 - несуча пластина, 12 перша гайка, 13 - шайба, 14 - пружина стиску, 15 плоска двоплеча пружна пластина, 16 - перша кулька першої групи, 17 - перша кулька другої групи, 18 і 19 - робочі КІНЦІ двоплечіх важелів першої 20 і другої 21 груп, ВІДПОВІДНО, 22 і 23 - другі осі першої і другої груп, ВІДПОВІДНО, 24 - перша площадка, 25 - друга площадка, 26 - хомут, 27 - четвертий гвинт, 28 - п'ятий гвинт, 29 - друга гайка, ЗО - третя гайка, 31 і 32 - фіксуючі отвори першої і другої групи, ВІДПОВІДНО, 33 і 34 - фіксуючі КІНЦІ двоплечіх важелів 20 і 21 першої і другої груп, ВІДПОВІДНО, 35 - перша фіксуюча западинка, 36 - друга фіксуюча западинка, 37 і 38 - другі кульки першої і 56880 другої груп, 39 і 40 - перші плоскі пружини першої і другої групи, ВІДПОВІДНО На Фіг 3 поданий фрагмент конструктивних елементів фіксації регульованого упора "Ручного ґрунтообробного інструмента", де, 1 - держак, 4 корпус, 20 - двоплечій важіль, 31 - фіксуючі отвори На Фіг 4 поданий ЗОВНІШНІЙ ВИГЛЯД І ілюстрація зміни положення регульованого упора "Ручного ґрунтообробного інструмента", де, 1 - держак, 2 перша рукоятка, 3 - лезо, 4 - корпус, 5 - регульований упор, 6 - друга рукоятка, 27 і 28 - п'ятий і шостий, ВІДПОВІДНО, гвинти кріплення регульованого упора Держак 1 призначений для розподілу навантаження і надання зусилля (використовуючи властивість важеля) при обробленні грунту і транспортуванні вантажів Перша рукоятка 2 дозволяє працюючому спрямовувати і виконувати сумісні з призначенням інструмента дії, зручно розміщаючи на ній руку Лезо 3 служить для оброблення грунту і навантаження на нього сільськогосподарських вантажів для транспортування Корпус 4 забезпечує тривкість держака на вигин Регульований упор 5 дозволяє регулювати навантаження на корпус 4 із держаком 1, і, отже, на працюючого Друга рукоятка 6, по-перше, - дозволяє встановлювати в необхідне положення регульований упор 5, по-друге, - розподіляє навантаження на вигин держака 1 із корпусом 4 і знижує фізичне навантаження при транспортуванні важких вантажів Перший гвинт 7 і другий гвинт 8 кріплять другу рукоятку 6 на кінцях лукоподібного кронштейну 9 Лукоподібний кронштейн 9 є керуючим ланцюгом у фіксації регульованого упора 5, тримачем другої рукоятки 6 і розподіляє на себе частину навантаження при навантаженні на лезо 3 і транспортуванні вантажів Перша вісь 10, виконана у вигляді третього гвинта, дозволяє управляти фіксацією керованого упора 5 за допомогою другої рукоятки 6 Несуча пластина 11 регульованого упора 5 служить для розміщення конструктивних елементів Перша гайка 12 і шайба 13 є кріпильними компонентами першої осі 10 Пружина стиску 14, поперше, - утримує лукоподібний кронштейн 9 із другою рукояткою 6 у фіксованому положенні, подруге, - діючи на центральну частину плоскої двоплечої пружної пластини 15, дозволяє їй виявляти свої пружні властивості Плоска двоплеча пружна пластина 15, керуючи на наступні компоненти конструкції регульованого упора 5, дозволяє здійснювати його фіксацію Перші 16 і 17 кульки першої і другої груп є передатним ланцюгом, що здійснює фіксацію регульованого упора 5 Робочі КІНЦІ 18 і 19 двоплечіх важелів першої 20 і другої 21 груп, ВІДПОВІДНО, установлених на других осях 22 і 23 першої і другої груп, ВІДПОВІДНО, виконують роль виконавчих механізмів фіксації регульованого упора 5 Перша 24 і друга 25 площадки з другими осями 22 і 23 першої і другої груп, служать конструктивною основою для двоплечіх важелів першої 20 і другої 21 груп Хомут 26 несе на собі все навантаження, прикладене до регульованого упора 5 Четвертий 27 і п'ятий 28 гвинти і друга 29 і третя ЗО гайки є кріпильними компонентами, що з'єднують зазначену несучу пластину 11 із зазна ченим хомутом 26 Фіксуючі отвори 31 і 32 першої і другої груп, розташовані уздовж корпуса 4 з обох його сторін, за допомогою фіксуючих КІНЦІВ 33 і 34 зазначених двоплечіх важелів 20 і 21 першої і другої груп, виконують фіксуючу дію регульованого упора 5 Фіксуючі западинки перша 35 і друга 36 із другими кульками 37 і 38 першої і другої груп, дозволяють встановлювати і знімати (при повороті другої рукоятки 6 на 90°) блокування фіксації регульованого упора 5 Перші плоскі пружини 39 і 40 першої і другої групи забезпечують блокування фіксації, утримуючи другі кульки 37 і 38 першої і другої груп у фіксуючих западинках 35 і 36 лукоподібного кронштейну 9, ВІДПОВІДНО Ефективність роботи "Ручного ґрунтообробного інструмента" залежить від положення регульованого упора 5 на корпусі 4 При транспортуванні важких вантажів регульований упор 5 бажано розташовувати ближче до леза 3 ( Ф і г 1 , Фіг 4) У випадку переміщення громіздких, але легких речовин, регульований упор 5 може бути усунутий убік першої рукоятки 2 Регульований упор 5 (Фіг 2) у вихідному стані зафіксований на корпусі 4 При цьому друга рукоятка 6 знаходиться в положенні, перпендикулярному корпусу 4 У цьому положенні другі кульки 37 і 38 першої і другої груп виявляться у западинках, першій 35 і другій 36 лукоподібного кронштейну 9, на яких закріплена друга рукоятка 6 Зусилля фіксації зазначених других кульок 37 і 38 першої і другої груп обумовлено першими плоскими пружинами 39 і 40 першої і другої груп ВІДПОВІДНО Зважаючи на те, що дугоподібно вигнута частина лукоподібного кронштейну 9 примусово обмежує свободу пружного переміщення вільних КІНЦІВ плоскої двоплечої пружної пластини 15, то перші 16 і 17 кульки першої і другої груп впливають на робочі КІНЦІ 18 і 19 двоплечіх важелів першої 20 і другої 21 груп, ВІДПОВІДНО При цьому фіксуючі КІНЦІ 33 і 34, зазначених двоплечіх важелів, будуть знаходитися у фіксуючих отворах 31 і 32 першої і другої груп, розташованих уздовж корпуса 4 з обох його сторін Для зміни положення регульованого упора 5, необхідно другу рукоятку 6 повернути на 90° (Фіг 4) і встановити и уздовж корпуса 4 При цьому, другі кульки 37 і 38 першої і другої груп виявляться вільними від западинок, першої 35 і другої 36 лукоподібного кронштейну 9, на яких закріплена друга рукоятка 6 Крім того, дугоподібно вигнута частина лукоподібного кронштейну 9, що раніше обмежувала примусово свободу пружного переміщення вільних КІНЦІВ плоскої двоплечої пружної пластини 15, будучи поверненою на 90°, зніме свій вплив на неї, і, перші 16 і 17 кульки першої і другої груп стануть впливати на робочі КІНЦІ 18 І 19 двоплечіх важелів першої 20 і другої 21 груп, ВІДПОВІДНО, тільки завдяки пружній дії зазначеної плоскої двоплечої пружної пластини 15 Це дозволить фіксуючим кінцям 33 і 34, зазначених двоплечіх важелів, зняти фіксуючу дію на фіксуючі отвори 31 і 32 першої і другої груп, і дасть можливість регульованому упору 5 змінити положення на корпусі 4 Після вибору положення уздовж корпуса 4, другу рукоятку 6 варто знову повернути перпендикулярно корпусу 4, для фіксації обраного 56880 положення Користування "Ручним ґрунтообробним інструментом" полягає в наступному Ґрунтообробний інструмент установлюється працюючим у положенні, що залежить від виду робіт оброблення грунту, або транспортування, або розкидання сільськогосподарських вантажів При цьому одна рука працюючого знаходиться на першій рукоятці 2, а друга - на другій рукоятці 6 Для підйому грунту або інших сільськогосподарських вантажів усе навантаження надається на другу руку, тобто на 8 другу рукоятку 6 Від її положення на довжині корпуса 4 держака 1 буде залежати фізичне навантаження на організм працюючого Це забезпечується регульованим упором 5 Завдяки технічному рішенню поставленої задачі, "Ручний ґрунтообробний інструмент" значно скорочує фізичне навантаження на організм працюючого, що дозволяє зменшити втому і значно підвищити продуктивність праці при обробленні грунту і при роботі із сільськогосподарськими вантажами Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
