Ріжучий апарат

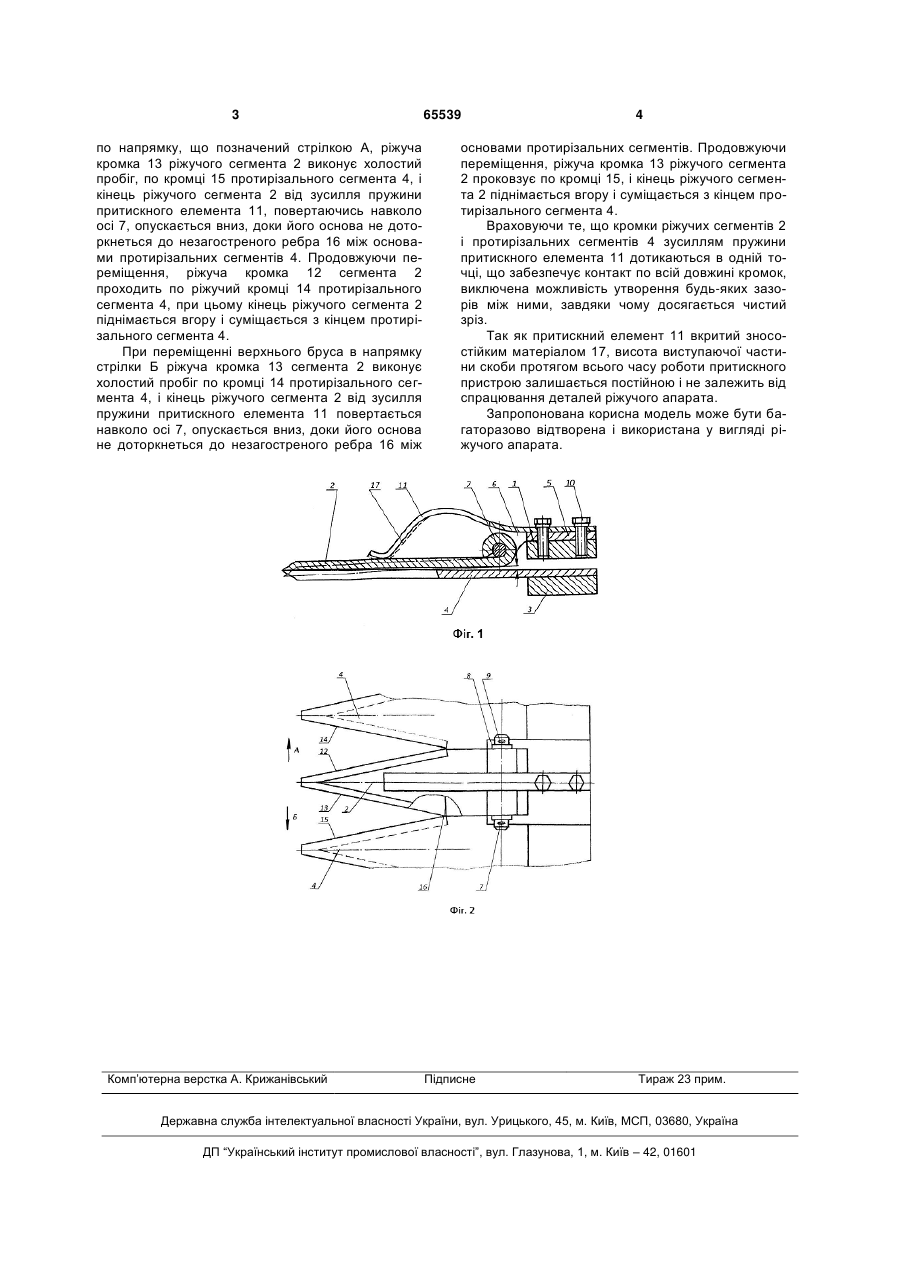

Ріжучий апарат, що містить брус, ріжучі і протиріжучі сегменти, пружини для притискання ріжучих сегментів до протирізальних, ріжучі сегменти шарнірно встановлені на брусі, при цьому ширина основи рівна або менша відстані між основами суміжних протирізальних сегментів, який відрізняється тим, що притискний елемент скоби вкритий зносостійким матеріалом. (19) (21) u201105879 (22) 11.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, КОБЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, КОНДРАТЮК ДМИТРО ГНАТОВИЧ, ПУГАЧ АНДРІЙ МИКОЛАЙОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 по напрямку, що позначений стрілкою А, ріжуча кромка 13 ріжучого сегмента 2 виконує холостий пробіг, по кромці 15 протирізального сегмента 4, і кінець ріжучого сегмента 2 від зусилля пружини притискного елемента 11, повертаючись навколо осі 7, опускається вниз, доки його основа не доторкнеться до незагостреного ребра 16 між основами протирізальних сегментів 4. Продовжуючи переміщення, ріжуча кромка 12 сегмента 2 проходить по ріжучий кромці 14 протирізального сегмента 4, при цьому кінець ріжучого сегмента 2 піднімається вгору і суміщається з кінцем протирізального сегмента 4. При переміщенні верхнього бруса в напрямку стрілки Б ріжуча кромка 13 сегмента 2 виконує холостий пробіг по кромці 14 протирізального сегмента 4, і кінець ріжучого сегмента 2 від зусилля пружини притискного елемента 11 повертається навколо осі 7, опускається вниз, доки його основа не доторкнеться до незагостреного ребра 16 між Комп’ютерна верстка А. Крижанівський 65539 4 основами протирізальних сегментів. Продовжуючи переміщення, ріжуча кромка 13 ріжучого сегмента 2 проковзує по кромці 15, і кінець ріжучого сегмента 2 піднімається вгору і суміщається з кінцем протирізального сегмента 4. Враховуючи те, що кромки ріжучих сегментів 2 і протирізальних сегментів 4 зусиллям пружини притискного елемента 11 дотикаються в одній точці, що забезпечує контакт по всій довжині кромок, виключена можливість утворення будь-яких зазорів між ними, завдяки чому досягається чистий зріз. Так як притискний елемент 11 вкритий зносостійким матеріалом 17, висота виступаючої частини скоби протягом всього часу роботи притискного пристрою залишається постійною і не залежить від спрацювання деталей ріжучого апарата. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді ріжучого апарата. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
