Різальний апарат

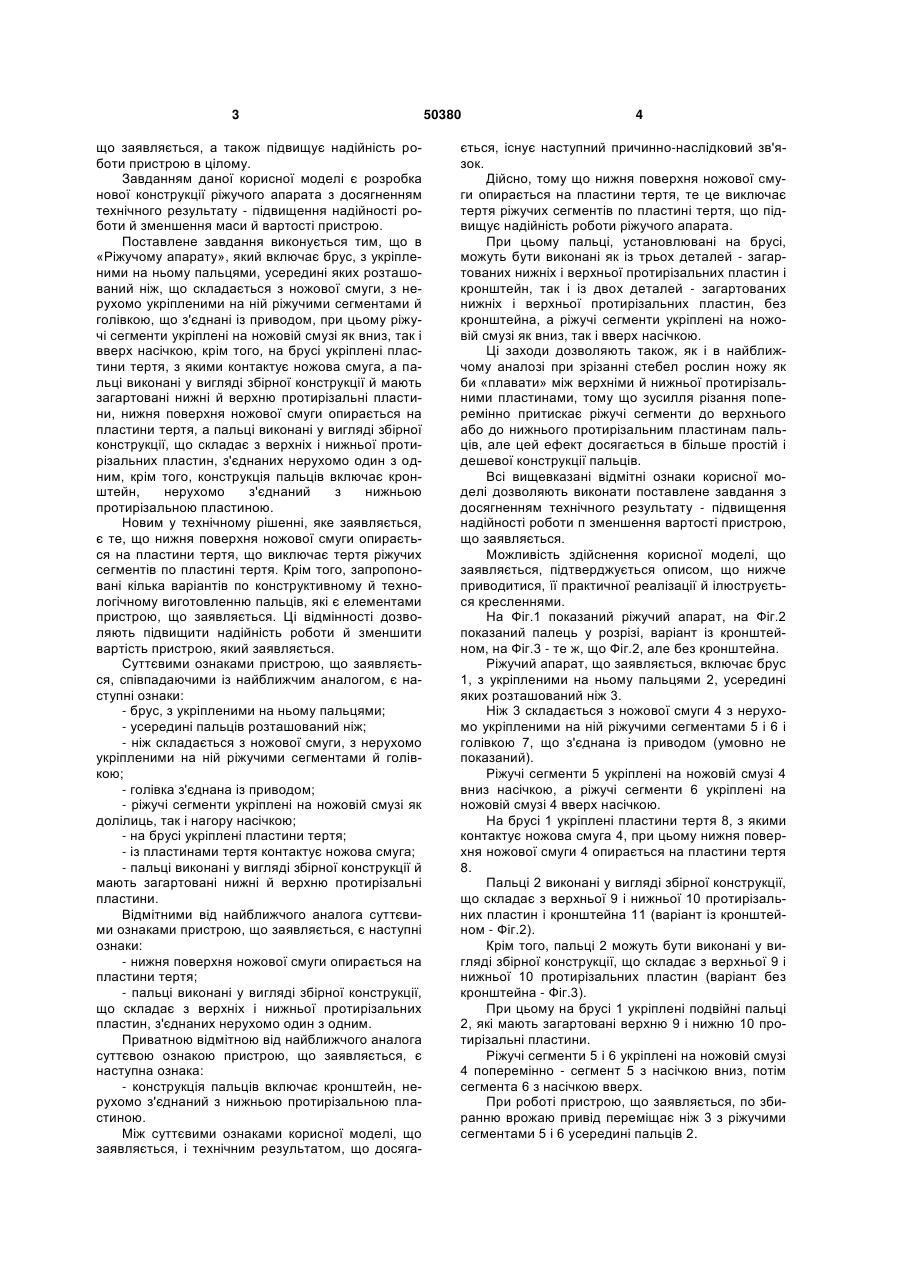

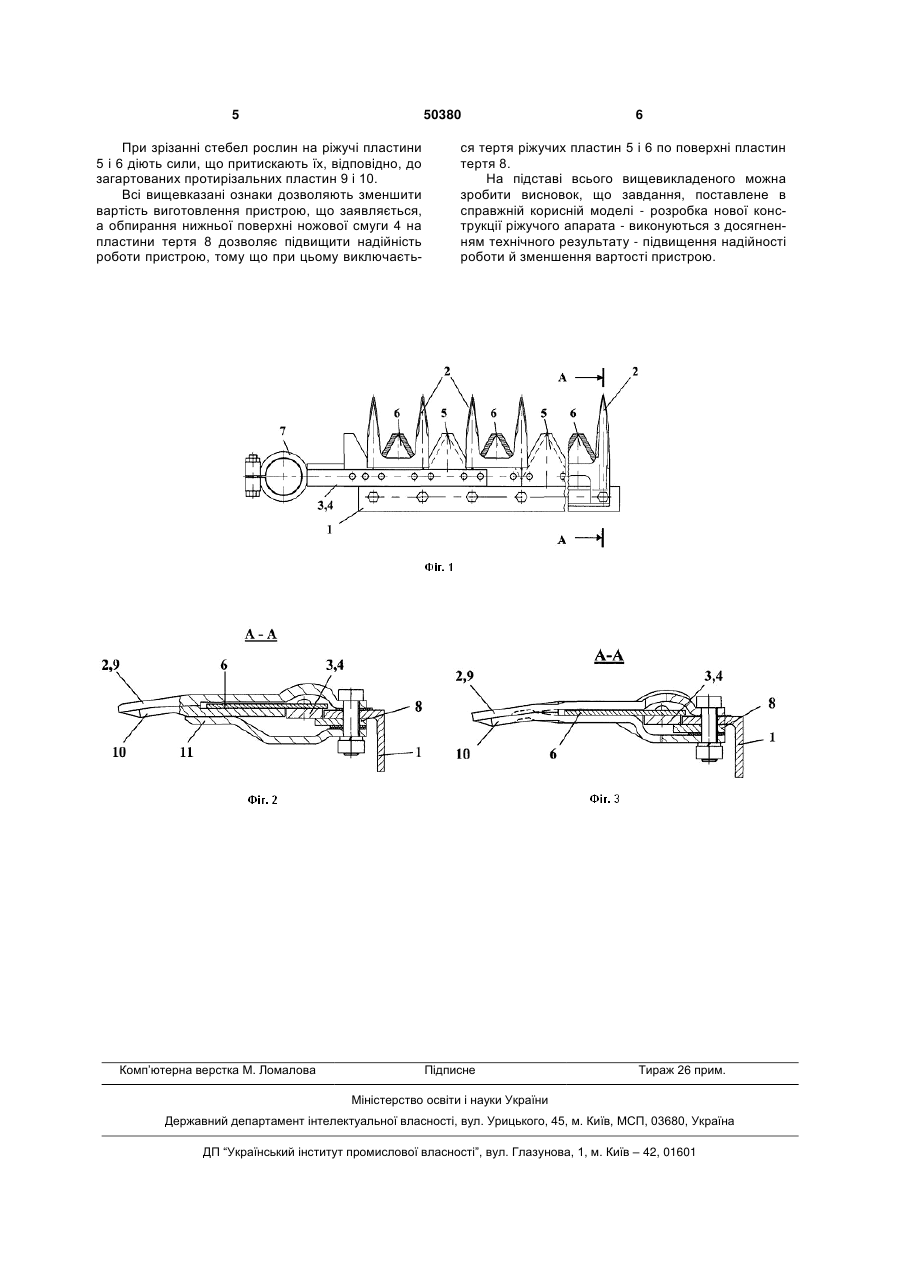

1. Різальний апарат, що включає брус з укріпленими на ньому пальцями, усередині яких розташований ніж, що складається з ножової смуги з нерухомо укріпленими на ній різальними сегментами та головкою, що з'єднана із приводом, при цьому різальні сегменти укріплені на ножовій смузі 3 що заявляється, а також підвищує надійність роботи пристрою в цілому. Завданням даної корисної моделі є розробка нової конструкції ріжучого апарата з досягненням технічного результату - підвищення надійності роботи й зменшення маси й вартості пристрою. Поставлене завдання виконується тим, що в «Ріжучому апарату», який включає брус, з укріпленими на ньому пальцями, усередині яких розташований ніж, що складається з ножової смуги, з нерухомо укріпленими на ній ріжучими сегментами й голівкою, що з'єднані із приводом, при цьому ріжучі сегменти укріплені на ножовій смузі як вниз, так і вверх насічкою, крім того, на брусі укріплені пластини тертя, з якими контактує ножова смуга, а пальці виконані у вигляді збірної конструкції й мають загартовані нижні й верхню протирізальні пластини, нижня поверхня ножової смуги опирається на пластини тертя, а пальці виконані у вигляді збірної конструкції, що складає з верхніх і нижньої протирізальних пластин, з'єднаних нерухомо один з одним, крім того, конструкція пальців включає кронштейн, нерухомо з'єднаний з нижньою протирізальною пластиною. Новим у технічному рішенні, яке заявляється, є те, що нижня поверхня ножової смуги опирається на пластини тертя, що виключає тертя ріжучих сегментів по пластині тертя. Крім того, запропоновані кілька варіантів по конструктивному й технологічному виготовленню пальців, які є елементами пристрою, що заявляється. Ці відмінності дозволяють підвищити надійність роботи й зменшити вартість пристрою, який заявляється. Суттєвими ознаками пристрою, що заявляється, співпадаючими із найближчим аналогом, є наступні ознаки: - брус, з укріпленими на ньому пальцями; - усередині пальців розташований ніж; - ніж складається з ножової смуги, з нерухомо укріпленими на ній ріжучими сегментами й голівкою; - голівка з'єднана із приводом; - ріжучі сегменти укріплені на ножовій смузі як долілиць, так і нагору насічкою; - на брусі укріплені пластини тертя; - із пластинами тертя контактує ножова смуга; - пальці виконані у вигляді збірної конструкції й мають загартовані нижні й верхню протирізальні пластини. Відмітними від найближчого аналога суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - нижня поверхня ножової смуги опирається на пластини тертя; - пальці виконані у вигляді збірної конструкції, що складає з верхніх і нижньої протирізальних пластин, з'єднаних нерухомо один з одним. Приватною відмітною від найближчого аналога суттєвою ознакою пристрою, що заявляється, є наступна ознака: - конструкція пальців включає кронштейн, нерухомо з'єднаний з нижньою протирізальною пластиною. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, що досяга 50380 4 ється, існує наступний причинно-наслідковий зв'язок. Дійсно, тому що нижня поверхня ножової смуги опирається на пластини тертя, те це виключає тертя ріжучих сегментів по пластині тертя, що підвищує надійність роботи ріжучого апарата. При цьому пальці, установлювані на брусі, можуть бути виконані як із трьох деталей - загартованих нижніх і верхньої протирізальних пластин і кронштейн, так і із двох деталей - загартованих нижніх і верхньої протирізальних пластин, без кронштейна, а ріжучі сегменти укріплені на ножовій смузі як вниз, так і вверх насічкою. Ці заходи дозволяють також, як і в найближчому аналозі при зрізанні стебел рослин ножу як би «плавати» між верхніми й нижньої протирізальними пластинами, тому що зусилля різання поперемінно притискає ріжучі сегменти до верхнього або до нижнього протирізальним пластинам пальців, але цей ефект досягається в більше простій і дешевої конструкції пальців. Всі вищевказані відмітні ознаки корисної моделі дозволяють виконати поставлене завдання з досягненням технічного результату - підвищення надійності роботи п зменшення вартості пристрою, що заявляється. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводитися, її практичної реалізації й ілюструється кресленнями. На Фіг.1 показаний ріжучий апарат, на Фіг.2 показаний палець у розрізі, варіант із кронштейном, на Фіг.3 - те ж, що Фіг.2, але без кронштейна. Ріжучий апарат, що заявляється, включає брус 1, з укріпленими на ньому пальцями 2, усередині яких розташований ніж 3. Ніж 3 складається з ножової смуги 4 з нерухомо укріпленими на ній ріжучими сегментами 5 і 6 і голівкою 7, що з'єднана із приводом (умовно не показаний). Ріжучі сегменти 5 укріплені на ножовій смузі 4 вниз насічкою, а ріжучі сегменти 6 укріплені на ножовій смузі 4 вверх насічкою. На брусі 1 укріплені пластини тертя 8, з якими контактує ножова смуга 4, при цьому нижня поверхня ножової смуги 4 опирається на пластини тертя 8. Пальці 2 виконані у вигляді збірної конструкції, що складає з верхньої 9 і нижньої 10 протирізальних пластин і кронштейна 11 (варіант із кронштейном - Фіг.2). Крім того, пальці 2 можуть бути виконані у вигляді збірної конструкції, що складає з верхньої 9 і нижньої 10 протирізальних пластин (варіант без кронштейна - Фіг.3). При цьому на брусі 1 укріплені подвійні пальці 2, які мають загартовані верхню 9 і нижню 10 протирізальні пластини. Ріжучі сегменти 5 і 6 укріплені на ножовій смузі 4 поперемінно - сегмент 5 з насічкою вниз, потім сегмента 6 з насічкою вверх. При роботі пристрою, що заявляється, по збиранню врожаю привід переміщає ніж 3 з ріжучими сегментами 5 і 6 усередині пальців 2. 5 50380 При зрізанні стебел рослин на ріжучі пластини 5 і 6 діють сили, що притискають їх, відповідно, до загартованих протирізальних пластин 9 і 10. Всі вищевказані ознаки дозволяють зменшити вартість виготовлення пристрою, що заявляється, а обпирання нижньої поверхні ножової смуги 4 на пластини тертя 8 дозволяє підвищити надійність роботи пристрою, тому що при цьому виключаєть Комп’ютерна верстка М. Ломалова 6 ся тертя ріжучих пластин 5 і 6 по поверхні пластин тертя 8. На підставі всього вищевикладеного можна зробити висновок, що завдання, поставлене в справжній корисній моделі - розробка нової конструкції ріжучого апарата - виконуються з досягненням технічного результату - підвищення надійності роботи й зменшення вартості пристрою. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
