Гібосекатор
Формула / Реферат
1. Гібосекатор, що містить ріжучий і протирізальний ножі, з'єднані віссю, рукоятки і дистанційний упор, який відрізняється тим, що, з метою зменшення зусилля різання на протирізальний ніж, перпендикулярно площині його розташування виконаний Г-подібний кронштейн, захват якого лежить над ріжучої крайкою протирізального ножа, а рукоятки гібосекатора виконані під кутом 90° до ріжучої пари, причому рукоятка протирізального ножа кріпиться до стійки кронштейна, а рукоятка ріжучого ножа виведена на рівень розташування рукоятки протирізального ножа.
2. Гібосекатор за п. 1, який відрізняється тим, що на робочій крайці захвата Г-подібного кронштейна виконані зачепи.
Текст

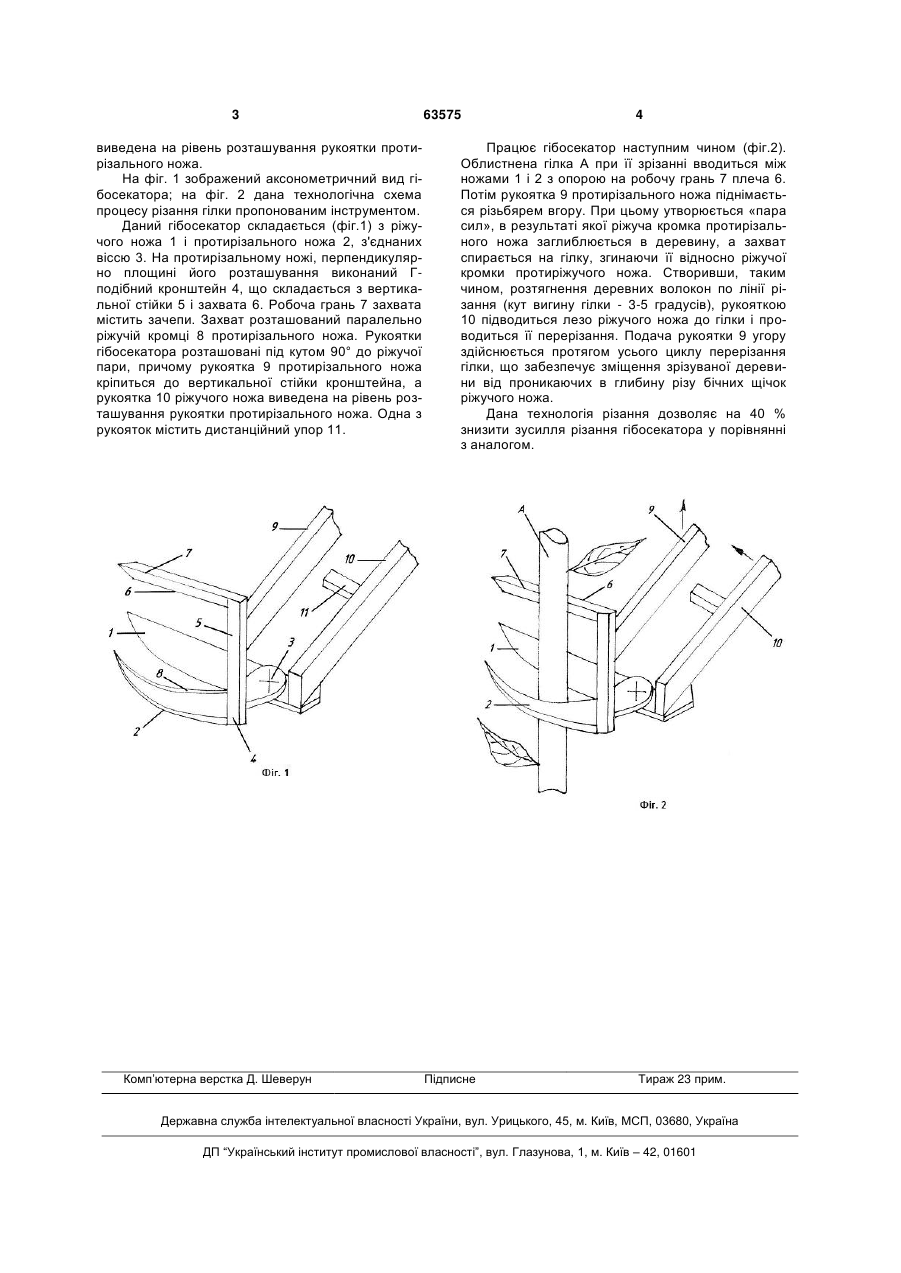

1. Гібосекатор, що містить ріжучий і протирізальний ножі, з'єднані віссю, рукоятки і дистанційний упор, який відрізняється тим, що, з метою зменшення зусилля різання на протирізальний ніж, перпендикулярно площині його розташування ви 3 виведена на рівень розташування рукоятки протирізального ножа. На фіг. 1 зображений аксонометричний вид гібосекатора; на фіг. 2 дана технологічна схема процесу різання гілки пропонованим інструментом. Даний гібосекатор складається (фіг.1) з ріжучого ножа 1 і протирізального ножа 2, з'єднаних віссю 3. На протирізальному ножі, перпендикулярно площині його розташування виконаний Гподібний кронштейн 4, що складається з вертикальної стійки 5 і захвата 6. Робоча грань 7 захвата містить зачепи. Захват розташований паралельно ріжучій кромці 8 протирізального ножа. Рукоятки гібосекатора розташовані під кутом 90° до ріжучої пари, причому рукоятка 9 протирізального ножа кріпиться до вертикальної стійки кронштейна, а рукоятка 10 ріжучого ножа виведена на рівень розташування рукоятки протирізального ножа. Одна з рукояток містить дистанційний упор 11. Комп’ютерна верстка Д. Шеверун 63575 4 Працює гібосекатор наступним чином (фіг.2). Облистнена гілка А при її зрізанні вводиться між ножами 1 і 2 з опорою на робочу грань 7 плеча 6. Потім рукоятка 9 протирізального ножа піднімається різьбярем вгору. При цьому утворюється «пара сил», в результаті якої ріжуча кромка протирізального ножа заглиблюється в деревину, а захват спирається на гілку, згинаючи її відносно ріжучої кромки протиріжучого ножа. Створивши, таким чином, розтягнення деревних волокон по лінії різання (кут вигину гілки - 3-5 градусів), рукояткою 10 підводиться лезо ріжучого ножа до гілки і проводиться її перерізання. Подача рукоятки 9 угору здійснюється протягом усього циклу перерізання гілки, що забезпечує зміщення зрізуваної деревини від проникаючих в глибину різу бічних щічок ріжучого ножа. Дана технологія різання дозволяє на 40 % знизити зусилля різання гібосекатора у порівнянні з аналогом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBending pruner
Автори англійськоюSubbota Volodymyr Heorhiiovych
Назва патенту російськоюГибосекатор
Автори російськоюСуббота Владимир Георгиевич
МПК / Мітки
МПК: A01G 3/00
Мітки: гібосекатор
Код посилання
<a href="https://ua.patents.su/2-63575-gibosekator.html" target="_blank" rel="follow" title="База патентів України">Гібосекатор</a>
