Авіаційний ракетний комплекс
Номер патенту: 65604
Опубліковано: 12.12.2011
Автори: Полуян Микола Васильович, Тарасов Вячеслав Єгорович, Лаврешов Юрій Володимирович, Комаченко Олег Яковлевич, Аксьоненко Олександр Володимирович
Формула / Реферат
1. Авіаційний ракетний комплекс, що включає літак з двома фюзеляжами, між якими шарнірно встановлений з можливістю обертання навколо поперечної горизонтальної осі контейнер з ракетою-носієм, вузли фіксації контейнера з ракетою-носієм, системи десантування, орієнтації, стабілізації й керування стартом, який відрізняється тим, що вісь обертання контейнера з ракетою-носієм зміщена від центра мас контейнера з ракетою-носієм у бік головної частини ракети-носія, а вузли фіксації контейнера з ракетою-носієм встановлені на фюзеляжі літака у зоні розміщення заднього днища контейнера.
2. Авіаційний ракетний комплекс за п. 1, який відрізняється тим, що вісь обертання контейнера з ракетою-носієм зміщена від центра мас на відстань 0,1-0,3 діаметра контейнера.
3. Авіаційний ракетний комплекс за п. 1, який відрізняється тим, що вузли фіксації виконані у вигляді електромеханічного пристрою із захоплювачами у вигляді гаків та гальмівними пристроями у вигляді колодкових гальм.
Текст

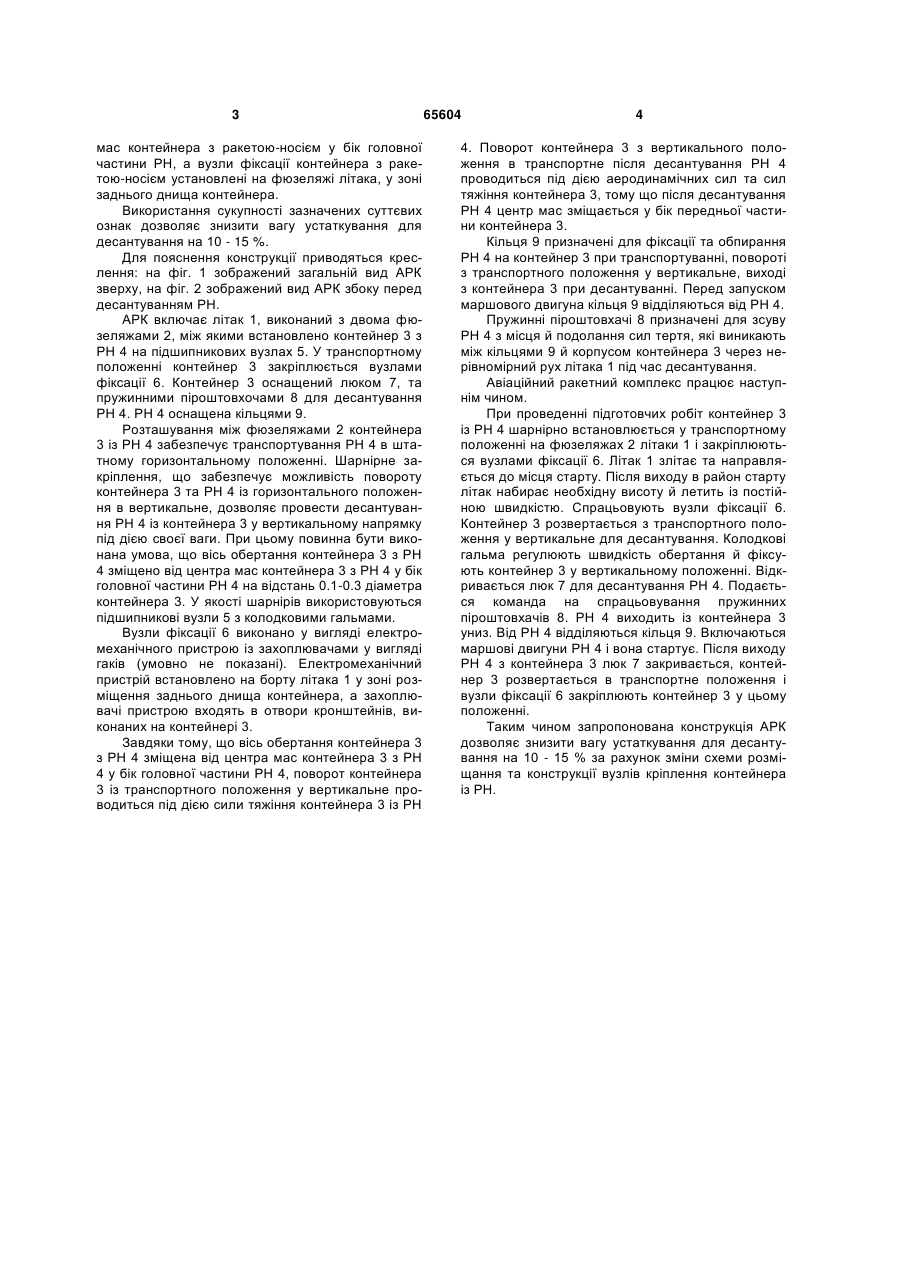

1. Авіаційний ракетний комплекс, що включає літак з двома фюзеляжами, між якими шарнірно встановлений з можливістю обертання навколо поперечної горизонтальної осі контейнер з ракетою-носієм, вузли фіксації контейнера з ракетоюносієм, системи десантування, орієнтації, стабілі 3 мас контейнера з ракетою-носієм у бік головної частини РН, а вузли фіксації контейнера з ракетою-носієм установлені на фюзеляжі літака, у зоні заднього днища контейнера. Використання сукупності зазначених суттєвих ознак дозволяє знизити вагу устаткування для десантування на 10 - 15 %. Для пояснення конструкції приводяться креслення: на фіг. 1 зображений загальній вид АРК зверху, на фіг. 2 зображений вид АРК збоку перед десантуванням РН. АРК включає літак 1, виконаний з двома фюзеляжами 2, між якими встановлено контейнер 3 з РН 4 на підшипникових вузлах 5. У транспортному положенні контейнер 3 закріплюється вузлами фіксації 6. Контейнер 3 оснащений люком 7, та пружинними піроштовхочами 8 для десантування РН 4. РН 4 оснащена кільцями 9. Розташування між фюзеляжами 2 контейнера 3 із РН 4 забезпечує транспортування РН 4 в штатному горизонтальному положенні. Шарнірне закріплення, що забезпечує можливість повороту контейнера 3 та РН 4 із горизонтального положення в вертикальне, дозволяє провести десантування РН 4 із контейнера 3 у вертикальному напрямку під дією своєї ваги. При цьому повинна бути виконана умова, що вісь обертання контейнера 3 з РН 4 зміщено від центра мас контейнера 3 з РН 4 у бік головної частини РН 4 на відстань 0.1-0.3 діаметра контейнера 3. У якості шарнірів використовуються підшипникові вузли 5 з колодковими гальмами. Вузли фіксації 6 виконано у вигляді електромеханічного пристрою із захоплювачами у вигляді гаків (умовно не показані). Електромеханічний пристрій встановлено на борту літака 1 у зоні розміщення заднього днища контейнера, а захоплювачі пристрою входять в отвори кронштейнів, виконаних на контейнері 3. Завдяки тому, що вісь обертання контейнера 3 з РН 4 зміщена від центра мас контейнера 3 з РН 4 у бік головної частини РН 4, поворот контейнера 3 із транспортного положення у вертикальне проводиться під дією сили тяжіння контейнера 3 із РН 65604 4 4. Поворот контейнера 3 з вертикального положення в транспортне після десантування РН 4 проводиться під дією аеродинамічних сил та сил тяжіння контейнера 3, тому що після десантування РН 4 центр мас зміщається у бік передньої частини контейнера 3. Кільця 9 призначені для фіксації та обпирання РН 4 на контейнер 3 при транспортуванні, повороті з транспортного положення у вертикальне, виході з контейнера 3 при десантуванні. Перед запуском маршового двигуна кільця 9 відділяються від РН 4. Пружинні піроштовхачі 8 призначені для зсуву РН 4 з місця й подолання сил тертя, які виникають між кільцями 9 й корпусом контейнера 3 через нерівномірний рух літака 1 під час десантування. Авіаційний ракетний комплекс працює наступнім чином. При проведенні підготовчих робіт контейнер 3 із РН 4 шарнірно встановлюється у транспортному положенні на фюзеляжах 2 літаки 1 і закріплюються вузлами фіксації 6. Літак 1 злітає та направляється до місця старту. Після виходу в район старту літак набирає необхідну висоту й летить із постійною швидкістю. Спрацьовують вузли фіксації 6. Контейнер 3 розвертається з транспортного положення у вертикальне для десантування. Колодкові гальма регулюють швидкість обертання й фіксують контейнер 3 у вертикальному положенні. Відкривається люк 7 для десантування РН 4. Подається команда на спрацьовування пружинних піроштовхачів 8. РН 4 виходить із контейнера 3 униз. Від РН 4 відділяються кільця 9. Включаються маршові двигуни РН 4 і вона стартує. Після виходу РН 4 з контейнера 3 люк 7 закривається, контейнер 3 розвертається в транспортне положення і вузли фіксації 6 закріплюють контейнер 3 у цьому положенні. Таким чином запропонована конструкція АРК дозволяє знизити вагу устаткування для десантування на 10 - 15 % за рахунок зміни схеми розміщання та конструкції вузлів кріплення контейнера із РН. 5 Комп’ютерна верстка Л. Купенко 65604 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAircraft missile system
Автори англійськоюLavreshov Yurii Volodymyrovych, Aksionenko Oleksandr Volodymyrovych, Poluian Mykola Vasyliovych, Komachenko Oleh Yakovlevych, Tarasov Viacheslav Yehorovych
Назва патенту російськоюАвиационный ракетный комплекс
Автори російськоюЛаврешов Юрий Владимирович, Аксененко Александр Владимирович, Полуян Николай Васильевич, Комаченко Олег Яковлевич, Тарасов Вячеслав Егорович
МПК / Мітки
МПК: B64D 5/00
Мітки: комплекс, авіаційний, ракетний
