Замок застібки-блискавки

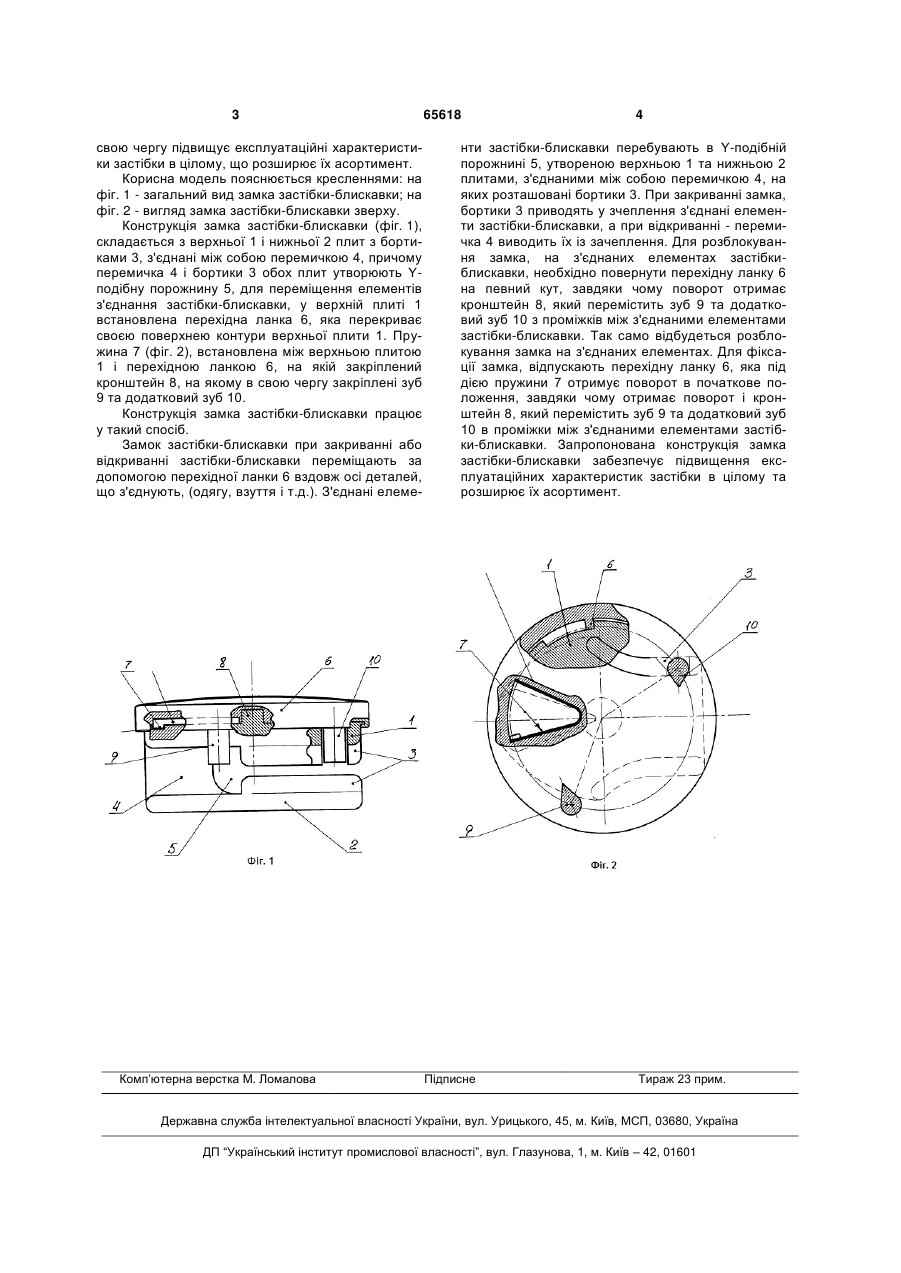

Замок застібки-блискавки, що містить верхню і нижню плити з бортиками, з'єднані між собою перемичкою, причому перемичка і бортики обох плит утворюють Y-подібну порожнину, перехідну ланку, встановлену в верхній плиті, між якими встановлена пружина, та зуб, який відрізняється тим, що оснащений додатковим зубом та кронштейном, закріпленим на перехідній ланці, при цьому зуб та додатковий зуб закріплені на кронштейні. (19) (21) u201106303 (22) 19.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) МАКАТЬОРА ДМИТРО АНАТОЛІЙОВИЧ, МУЗИЧИШИН СЕРГІЙ ВОЛОДИМИРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 свою чергу підвищує експлуатаційні характеристики застібки в цілому, що розширює їх асортимент. Корисна модель пояснюється кресленнями: на фіг. 1 - загальний вид замка застібки-блискавки; на фіг. 2 - вигляд замка застібки-блискавки зверху. Конструкція замка застібки-блискавки (фіг. 1), складається з верхньої 1 і нижньої 2 плит з бортиками 3, з'єднані між собою перемичкою 4, причому перемичка 4 і бортики 3 обох плит утворюють Yподібну порожнину 5, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті 1 встановлена перехідна ланка 6, яка перекриває своєю поверхнею контури верхньої плити 1. Пружина 7 (фіг. 2), встановлена між верхньою плитою 1 і перехідною ланкою 6, на якій закріплений кронштейн 8, на якому в свою чергу закріплені зуб 9 та додатковий зуб 10. Конструкція замка застібки-блискавки працює у такий спосіб. Замок застібки-блискавки при закриванні або відкриванні застібки-блискавки переміщають за допомогою перехідної ланки 6 вздовж осі деталей, що з'єднують, (одягу, взуття і т.д.). З'єднані елеме Комп’ютерна верстка М. Ломалова 65618 4 нти застібки-блискавки перебувають в Y-подібній порожнині 5, утвореною верхньою 1 та нижньою 2 плитами, з'єднаними між собою перемичкою 4, на яких розташовані бортики 3. При закриванні замка, бортики 3 приводять у зчеплення з'єднані елементи застібки-блискавки, а при відкриванні - перемичка 4 виводить їх із зачеплення. Для розблокування замка, на з'єднаних елементах застібкиблискавки, необхідно повернути перехідну ланку 6 на певний кут, завдяки чому поворот отримає кронштейн 8, який перемістить зуб 9 та додатковий зуб 10 з проміжків між з'єднаними елементами застібки-блискавки. Так само відбудеться розблокування замка на з'єднаних елементах. Для фіксації замка, відпускають перехідну ланку 6, яка під дією пружини 7 отримує поворот в початкове положення, завдяки чому отримає поворот і кронштейн 8, який перемістить зуб 9 та додатковий зуб 10 в проміжки між з'єднаними елементами застібки-блискавки. Запропонована конструкція замка застібки-блискавки забезпечує підвищення експлуатаційних характеристик застібки в цілому та розширює їх асортимент. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
