Формула / Реферат

1. Верстат висічний ротаційний, який містить станину, розміщену на станині висічну секцію, що містить, у свою чергу, формний циліндр зі штампом та опорний циліндр, які обертаються навколо своїх осей, упорну планку переднього вирівнювання кромки матеріалу заготівок, який відрізняється тим, що на опорному циліндрі вільно насаджена суцільна полімерна гільза, а механізм переднього вирівнювання виконано як набір полегшених планок.

2. Верстат висічний за п. 1, який відрізняється тим, що механізм переднього вирівнювання додатково оснащено еластичними роликами, які автоматично регулюють величину зазору між гільзою та опорним циліндром (а звідси і силу притискання опорного циліндра до формного циліндра зі штампом).

3. Верстат висічний за п. 1, який відрізняється тим, що механізм переднього вирівнювання додатково оснащено закріпленими на ньому щітками, що згрібають паперовий пил, та лотком для його збирання.

Текст

Винахід відноситься до галузі поліграфії, зокрема, до верстатів висічних ротаційного типу, призначених для виготовлення заготівок для пакувальної тари з гофрованого чи іншого картону або товстого паперу, що мають піддаватися висіканню (обрізуванню або наскрізному просіканню), бігуванню (нанесенню заглиблень для полегшення наступного згинання), рилюванню (вирізанню пазів для формування кутів) або рицюванню (надрізуванню верхніх шарів на місці наступного згину). Верстат може використовуватись для виготовлення пакувань різного призначення для усіх галузей народного господарства, що виробляють продукцію, яка потребує пакування у вищенаведені матеріали. Відомий ротаційний висічний верстат, який містить станину, формний циліндр зі штампом, нижній опорний циліндр з поліуретановим покриттям, стіл для подавання заготівок /1/. Недоліками відомого висічного верстата є те, що він має значні габаритні розміри, велику масу, потребує частої зміни поліуретанового покриття на опорному циліндрі, а також (через відсутність транспортера) значних м'язових зусиль від працівника при роботі на ньому. Відомий висічний верстат з плоскими штампами, який містить станину, опорний циліндр та притискний циліндр з рухомою полімерною гільзою, два столи (правий та лівий), два транспортери, на яких рухається форма з покладеним на неї матеріалом заготівки /2/. Недоліками відомого висічного верстата є те, що форма з матеріалом заготівки подається через два циліндри: притискний та опорний, що у порівнянні з верстатом ротаційної побудови забезпечує меншу ніж у п'ять разів продуктивність праці при роботі на ньому. Найбільш близьким технічним рішенням, яке обране за прототип, є ротаційний висічний верстат, який містить станину, розміщену на станині висічну секцію, що містить, у свою чергу, формний циліндр зі штампом та опорний циліндр із змінними сімома поліуретановими бандажами, які обертаються навколо своїх осей, суцільну планку упору переднього вирівнювання матеріалу у вигляді скребка, стіл для його подавання у зону висікання та приймальний стіл /3/. Недоліком відомого висічного ротаційного верстата, який обрано за прототип, є те, що насаджені на опорний циліндр сім дискретних бандажів імпортного виробництва потребують частої заміни, що призводить до значних витрат коштів на придбання коштовного бандажного матеріалу та робочого часу для заміни зношених бандажів. Крім того, оскільки упорна планка переднього вирівнювання матеріалу виконана у вигляді скребка, тому після виконання операції вирівнювання скребок продовжує ковзати по поверхні матеріалу та руйнує його, збільшуючи кількість паперового пилу у повітрі робочої зони. В основу винаходу поставлена задача шляхом зміни конструкції верстата висічного за рахунок заміни дискретних бандажів вільно насадженою на опорний циліндр суцільною полімерною гільзою, положення якої на опорному циліндрі (а звідси і сила притискання опорного циліндра до формного циліндра зі штампом) автоматично регулюється еластичними роликами, а також заміни упорної планки переднього вирівнювання матеріалу у вигляді скребка на набір полегшених дискретних планок, додатково оснащених щітками, що згрібають паперовий пил у лоток для подальшого видаляння пилу. Це дозволить забезпечити підвищення продуктивності праці внаслідок економії робочого часу при виконанні процесів заміни вільно насадженої на опорний циліндр гільзи - проти заміни сімох бандажів, закріплених на опорному циліндрі складним шпонковим з'єднанням, полегшити санітарно-гігієнічні умови праці за рахунок зменшення паперового пилу у повітрі робочої зони, покращити ергономічні умови праці через полегшення маси упорних планок переднього вирівнювання та зекономити кошти на придбання імпортних матеріалів (бандажів для опорного циліндра). Суть винаходу у верстаті висічному, який містить: станину, конструктивно розміщену на вищевказаній станині висічну секцію, що, у свою чергу, містить формний циліндр зі штампом та опорний циліндр, які обертаються навколо своїх осей, упорну планку переднього вирівнювання кромки матеріалу, стіл, конструктивно з'єднаний з двома валами для подачі матеріалу у зону висікання, та приймальний стіл, досягається тим, що шляхом зміни конструкції верстата висічного за рахунок заміни дискретних бандажів вільно насадженою на опорний циліндр суцільною полімерною гільзою, додаткового оснащення механізму притискання опорного і формного циліндрів еластичними роликами, які автоматично регулюють величину зазору між гільзою та опорним циліндром (а звідси і силу притискання опорного циліндра до формного циліндра зі штампом), а також заміни упорної планки переднього вирівнювання у вигляді скребка на набір полегшених планок, з додатково закріпленими на них щітками, що згрібають паперовий пил у лоток для видалення. Таким чином, верстат висічний, що заявляється, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг.1 наведено конструктивно-компонувальну схему верстата висічного, на фіг.2 наведено конструкцію дискретних упорних планок переднього вирівнювання, щітки 9 для згрібання паперового пилу та лотка 10. Верстат висічний, що заявляється, призначений для виготовлення заготівок пакувань з паперово-картонних матеріалів для усіх галузей народного господарства, що виробляють продукцію, яка потребує пакування у тару. Верстат висічний містить: станину (на рисунку не позначено), конструктивно розміщену на вищевказаній станині висічну секцію, що, у свою чергу, містить формний циліндр 1 зі штампом 2, опорний циліндр 3 із вільно насадженою на вищезгаданий опорний циліндр полімерною гільзою 4, циліндри 1 та 3 при цьому обертаються навколо своїх осей через системи клинопасової та зубчастих передач (на рисунках не позначено), а опорний циліндр 3 контактує, у свою чергу, з еластичними роликами 5, що автоматично регулюють необхідний технологічний зазор між циліндрами 1 та 3 (а звідси і силу їхнього притискання) у процесі, наприклад, висікання, стіл (на рисунках не позначено), конструктивно з'єднаний з двома валами 6 для подачі матеріалу 7 у зону висікання, приймальний стіл (на рисунках не позначено), планки упору переднього вирівнювання 8 із закріпленими на них щітками 9, що згрібають паперовий пил у лоток 10 для видалення. Висічний верстат працює наступним чином. Висікання (бігування, рилювання або рицювання) матеріалів 7 заготівок пакувань виконують за допомогою штампа 2 з, наприклад, дерев'яною основою, в яку запресовано відповідні для висікання (бігування, рилювання або рицювання) спеціальні сталеві ножі. Висікання (бігування, рилювання або рицювання) матеріалів 7 для заготівок пакувань виконують у режимі поштучного подавання матеріалів 7 за допомогою подавальних валів 6 до упору переднього вирівнювання 8, а потім у зону, наприклад, висікання - між штампом 2, закріпленим на формному циліндрі 1, і поверхнею полімерної гільзи 4, насадженої на опорний циліндр 3. При цьому величину зазору між гільзою та опорним циліндром (а звідси і силу притискання опорного циліндра до формного циліндра) автоматично регулюють еластичними роликами, контактуючими з опорним циліндром 3. Паперовий пил, що утворюється при проходженні матеріалів заготівок до зони висікання, згрібається щіткою 9 у лоток 10 для видалення. Перед роботою висічний верстат налагоджують згідно з технологічним макетом заготівки, товщиною штампа 2 та матеріалу 7. Виставляють необхідний зазор між формним циліндром 1 і вільно насадженою на опорний циліндр 3 полімерною гільзою 4. Після цього пропускають крізь зону висікання матеріал заготівки 7, оцінюють правильність встановлених режимів висікання. У разі отримання пробних заготівок, якість яких відповідає вимогам замовника, процес повторюють для виготовлення необхідного тиражу. Підвищення ефективності висічного верстата, покращення ергономічних та санітарно-гігієнічних умов праці і за рахунок цього підвищення її продуктивності, у порівнянні з прототипом, забезпечується за рахунок зміни його конструкції шляхом заміни дискретних бандажів вільно насадженою на опорний циліндр суцільною полімерною гільзою, додаткового оснащення механізму притискання опорного циліндру еластичними роликами, які автоматично регулюють величину зазору між гільзою та опорним циліндром (а звідси і силу притискання опорного циліндра до формного циліндра зі штампом), а також заміни упорної планки переднього вирівнювання у вигляді скребка на набір полегшених планок, з додатково закріпленими на них щітками, що згрібають паперовий пил у лоток для відходів. Джерела інформації: 1. Рекламный проспект фирмы "ВОСТОК". Автомат для ротационной высечки гофротары. -г.Харьков (Украина) - аналог. 2. Деклараційний патент 49399А, 6 В31В1/100 (Україна), 16.09.2002, бюл. №9, 2002р. - аналог. 3. Рекламный проспект фирмы ООО «ВЕСТА-БКС». Станок высекательный ротационный. -г.Химки Московской области - прототип.

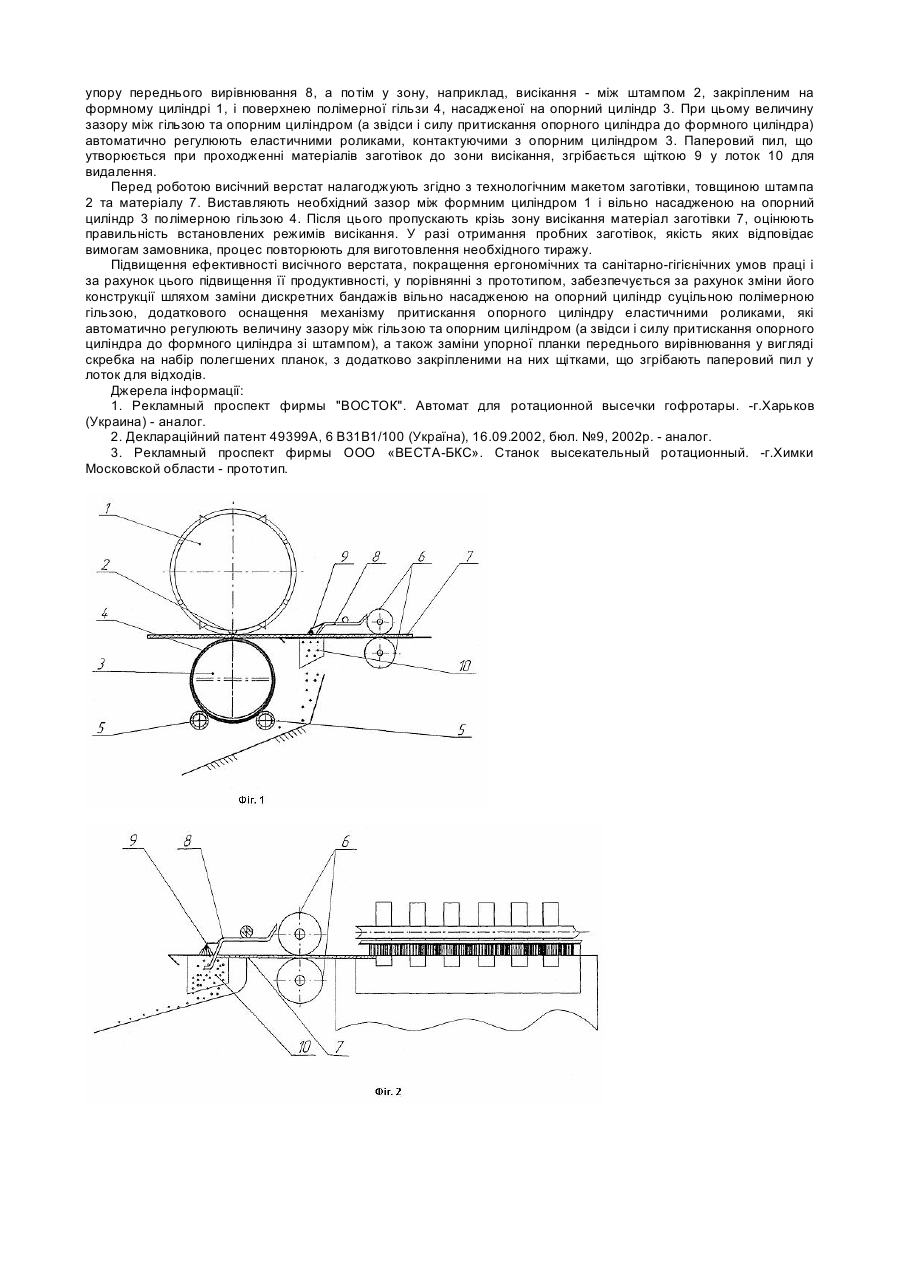

Дивитися

Додаткова інформація

Назва патенту англійською

Rotary notching machine tool

Автори англійською

Kukhta Vitalii Pavlovych, Voitovych Anatolii Mykhailovych, Nykyforuk Bohdan Vasyliovych

Назва патенту російською

Станок высечной ротационный

Автори російською

Кухта Виталий Павлович, Войтович Анатолий Михайлович, Никифорук Богдан Васильевич

МПК / Мітки

МПК: B31B 1/00

Мітки: ротаційний, верстат, висічний
