Анкер-ін’єктор

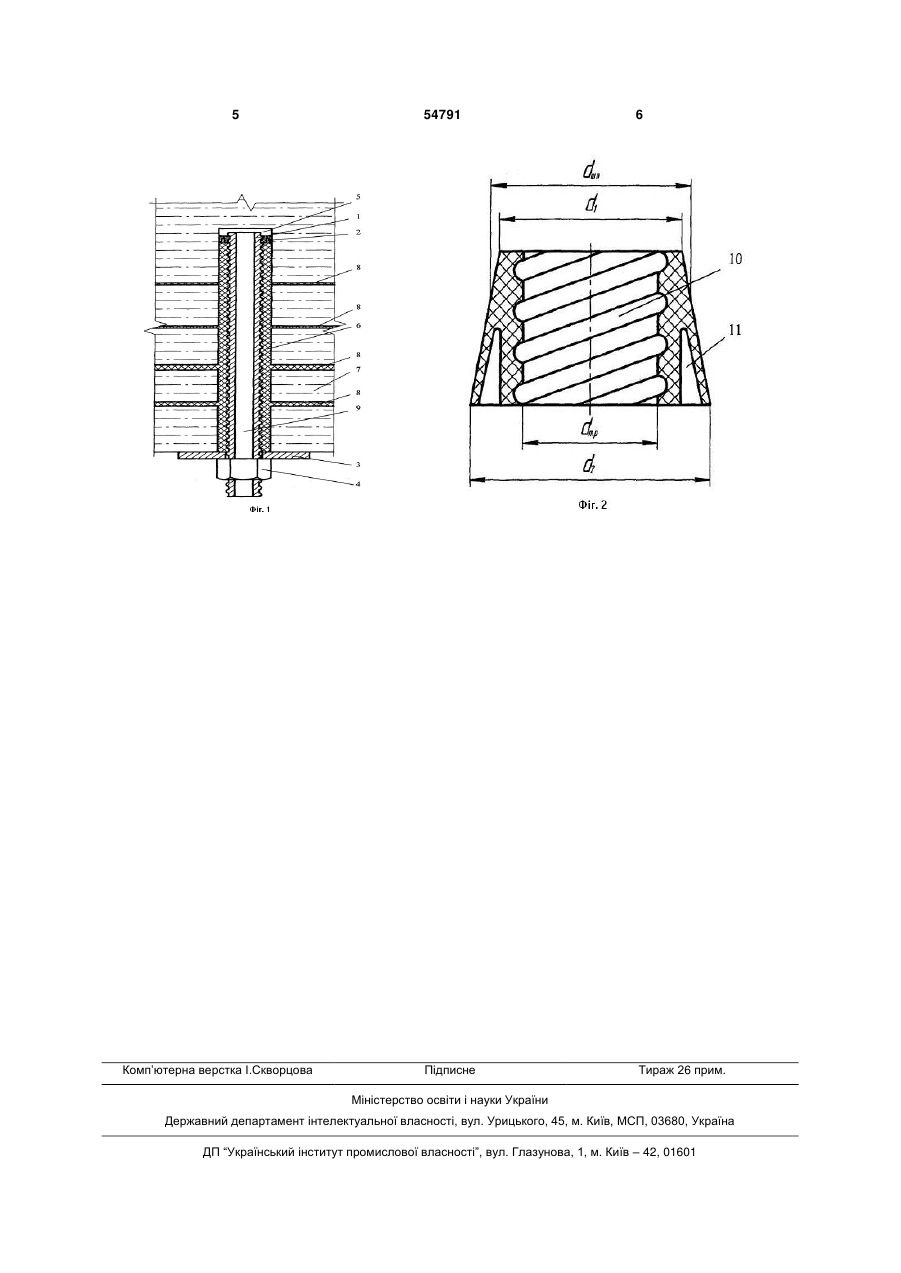

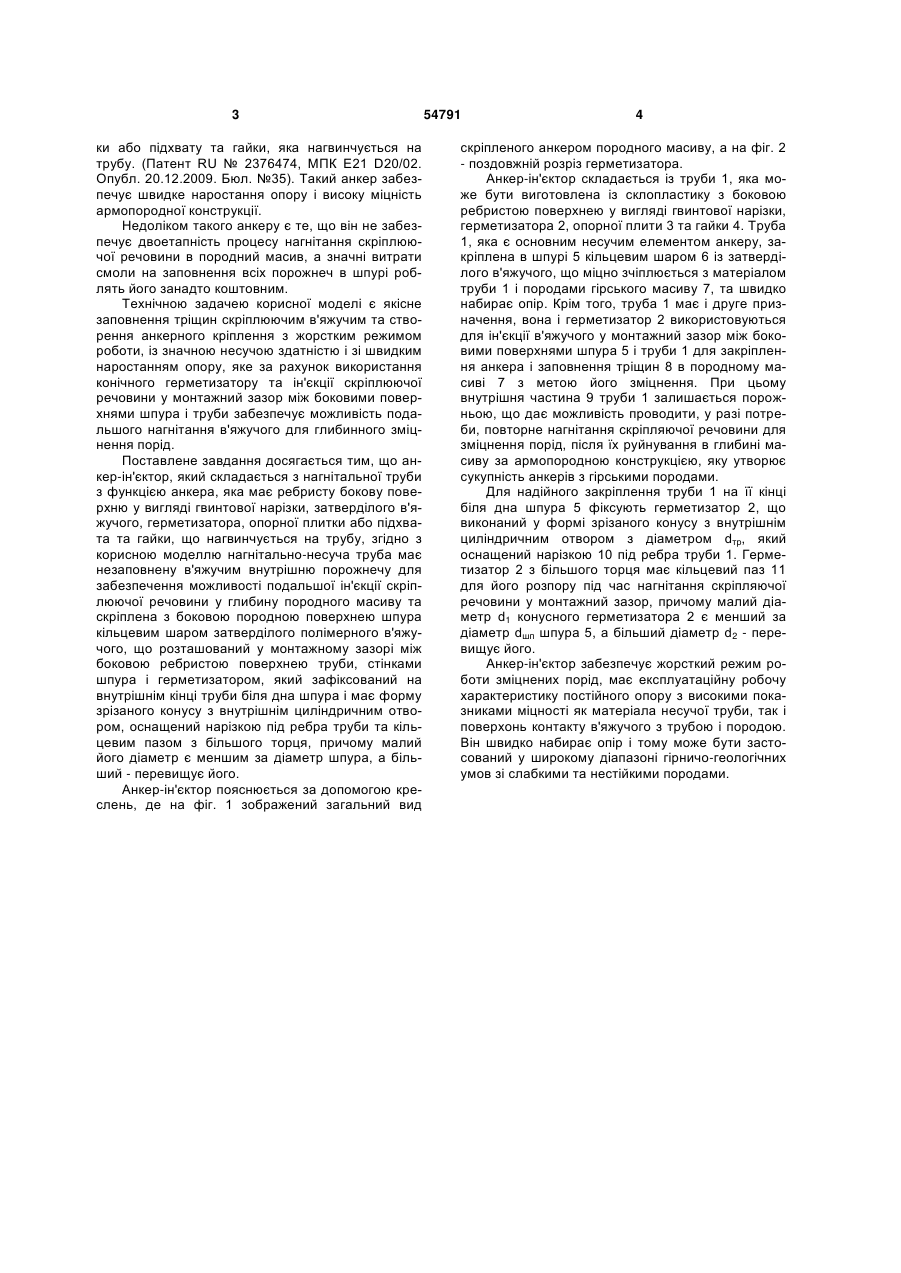

Анкер-ін'єктор, який складається із нагнітальної труби з функцією анкера, яка має ребристу бокову поверхню у вигляді гвинтової нарізки, затверділого в'яжучого, герметизатора, опорної плити або підхвату та гайки, що нагвинчується на трубу, який відрізняється тим, що нагнітально 3 ки або підхвату та гайки, яка нагвинчується на трубу. (Патент RU № 2376474, МПК Е21 D20/02. Опубл. 20.12.2009. Бюл. №35). Такий анкер забезпечує швидке наростання опору і високу міцність армопородної конструкції. Недоліком такого анкеру є те, що він не забезпечує двоетапність процесу нагнітання скріплюючої речовини в породний масив, а значні витрати смоли на заповнення всіх порожнеч в шпурі роблять його занадто коштовним. Технічною задачею корисної моделі є якісне заповнення тріщин скріплюючим в'яжучим та створення анкерного кріплення з жорстким режимом роботи, із значною несучою здатністю і зі швидким наростанням опору, яке за рахунок використання конічного герметизатору та ін'єкції скріплюючої речовини у монтажний зазор між боковими поверхнями шпура і труби забезпечує можливість подальшого нагнітання в'яжучого для глибинного зміцнення порід. Поставлене завдання досягається тим, що анкер-ін'єктор, який складається з нагнітальної труби з функцією анкера, яка має ребристу бокову поверхню у вигляді гвинтової нарізки, затверділого в'яжучого, герметизатора, опорної плитки або підхвата та гайки, що нагвинчується на трубу, згідно з корисною моделлю нагнітально-несуча труба має незаповнену в'яжучим внутрішню порожнечу для забезпечення можливості подальшої ін'єкції скріплюючої речовини у глибину породного масиву та скріплена з боковою породною поверхнею шпура кільцевим шаром затверділого полімерного в'яжучого, що розташований у монтажному зазорі між боковою ребристою поверхнею труби, стінками шпура і герметизатором, який зафіксований на внутрішнім кінці труби біля дна шпура і має форму зрізаного конусу з внутрішнім циліндричним отвором, оснащений нарізкою під ребра труби та кільцевим пазом з більшого торця, причому малий його діаметр є меншим за діаметр шпура, а більший - перевищує його. Анкер-ін'єктор пояснюється за допомогою креслень, де на фіг. 1 зображений загальний вид 54791 4 скріпленого анкером породного масиву, а на фіг. 2 - поздовжній розріз герметизатора. Анкер-ін'єктор складається із труби 1, яка може бути виготовлена із склопластику з боковою ребристою поверхнею у вигляді гвинтової нарізки, герметизатора 2, опорної плити 3 та гайки 4. Труба 1, яка є основним несучим елементом анкеру, закріплена в шпурі 5 кільцевим шаром 6 із затверділого в'яжучого, що міцно зчіплюється з матеріалом труби 1 і породами гірського масиву 7, та швидко набирає опір. Крім того, труба 1 має і друге призначення, вона і герметизатор 2 використовуються для ін'єкції в'яжучого у монтажний зазор між боковими поверхнями шпура 5 і труби 1 для закріплення анкера і заповнення тріщин 8 в породному масиві 7 з метою його зміцнення. При цьому внутрішня частина 9 труби 1 залишається порожньою, що дає можливість проводити, у разі потреби, повторне нагнітання скріпляючої речовини для зміцнення порід, після їх руйнування в глибині масиву за армопородною конструкцією, яку утворює сукупність анкерів з гірськими породами. Для надійного закріплення труби 1 на її кінці біля дна шпура 5 фіксують герметизатор 2, що виконаний у формі зрізаного конусу з внутрішнім циліндричним отвором з діаметром dтр, який оснащений нарізкою 10 під ребра труби 1. Герметизатор 2 з більшого торця має кільцевий паз 11 для його розпору під час нагнітання скріпляючої речовини у монтажний зазор, причому малий діаметр d1 конусного герметизатора 2 є менший за діаметр dшп шпура 5, а більший діаметр d2 - перевищує його. Анкер-ін'єктор забезпечує жорсткий режим роботи зміцнених порід, має експлуатаційну робочу характеристику постійного опору з високими показниками міцності як матеріала несучої труби, так і поверхонь контакту в'яжучого з трубою і породою. Він швидко набирає опір і тому може бути застосований у широкому діапазоні гірничо-геологічних умов зі слабкими та нестійкими породами. 5 Комп’ютерна верстка І.Скворцова 54791 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
