Запірно-регулюючий прямоточний кран

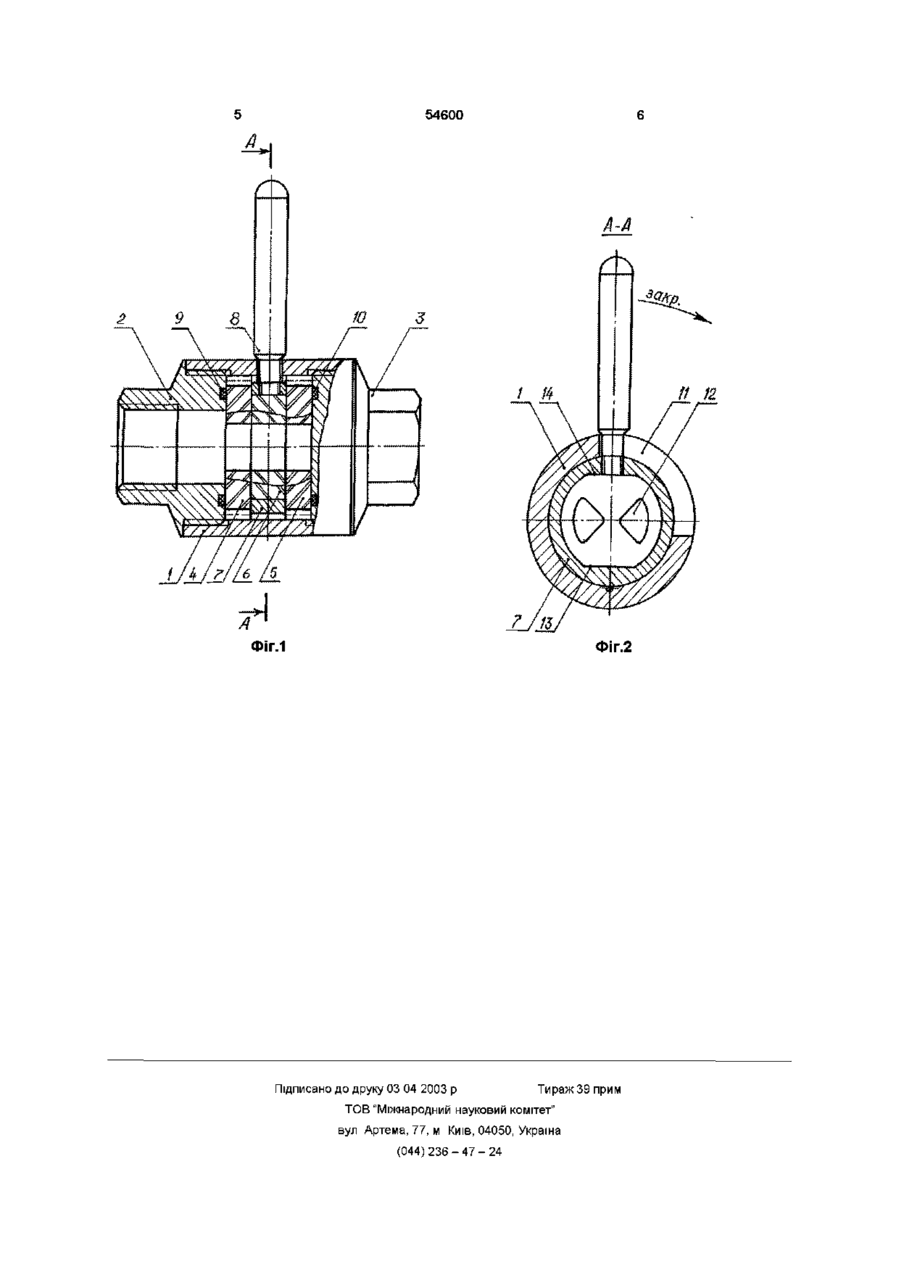

Запірно-регулюючий прямоточний кран, що містить корпус з поздовжнім наскрізним каналом, розміщений у ньому затвор із трьох дисків з отворами для пропускання робочого середовища, причому бічні диски нерухомо встановлені в корпусі, а центральний рухомий відносно корпуса диск зафіксований всередині кільцевого елемента і має зовнішню циліндричну поверхню, яка відповідає внутрішній поверхні кільцевого елемента, останній має ручку, яка проходить через радіальний проріз у корпусі, який відрізняється тим, що зовнішня циліндрична поверхня центрального рухомого диска є опуклою клапана розташовані декілька регулюючих дисків затвора, один з яких укріплений з можливістю поворота, а ІНШІ - нерухомо У поворотному регулюючому диску виконані отвори для проходу текучого середовища, що відповідають отворам у нерухомо закріплених дисках Нерухомо закріплені диски контактують своїми торцями з торцями поворотного диска, створюючи герметичне механічне ущільнення Приводний пристрій містить кільцевий елемент з ручкою, яка відходить назовні Поворотний диск з'єднаний з кільцевим елементом за допомогою шліцевого з'єднання Недоліками прохідного клапана є - низька надійність через часте руйнування у основи зубів шліцевого з'єднання, - висока трудомісткість і собівартість таких дисків в разі виготовлення їх з металу традиційними методами механічної обробки В основу винаходу поставлена задача удосконалення запірно-регулюючого прямоточного крана шляхом спрощення конструкції і оптимізацм форми рухомого диска затвора і кільцевого елемента приводного пристрою, що дозволило б збільшити надійність і поліпшити технологічність виготовлення затвора, а також підвищити експлуатаційні параметри крана і розширити сферу його застосування Поставлена задача вирішується тим, що в запірно-регулюючому прямоточному крані, що містить корпус з поздовжнім наскрізним каналом, розміщений у ньому затвор із трьох дисків з отво О о о (О ю рами для пропускання робочого середовища, причому бічні диски нерухомо закріплені в корпусі, а центральний рухомий відносно корпуса диск зафіксований всередині кільцевого елемента і має зовнішню циліндричну поверхню, яка відповідає внутрішній циліндричній поверхні кільцевого елемента, останній має ручку, що проходить через радіальний проріз у корпусі, ВІДПОВІДНО ДО винаходу, зовнішня циліндрична поверхня центрального рухомого диска є опуклою Виконання зовнішньої циліндричної поверхні центрального рухомого диска опуклої конфігурації дозволяє значно зменшити концентрацію напружень в області взаємодії цього диску з кільцевим елементом по його ВІДПОВІДНІЙ внутрішній циліндричній поверхні, що істотно для крихких матеріалів, і особливо - кераміки Це значно підвищує надійність роботи і розширює сферу застосування крана, зокрема, дозволяє використовувати його на вищий тиск робочого середовища Проста форма контуру диска більш технологічна і робить економічно виправданим його виготовлення з металу традиційними методами На фіг 1 наведений загальний вид конструкції запірно-регулюючого прямоточного крана, на фіг 2 - переріз цього крана по А-А на фіг 1 Кран містить корпус 1 (фиг 1) і з'єднані з ним штуцери 2 і 3 Всередині поздовжнього наскрізного каналу корпуса 1 розміщений затвор, який складається з двох бічних дисків 4 і 5, нерухомо закріплених у корпусі 1, і центрального рухомого відносно корпуса 1 диска 6, встановленого всередині кільцевого елемента 7 з ручкою 8 Між бічними дисками 4, 5 і штуцерами 2, 3 розміщені ущільнюючі кільця 9, 10 Ручка 8 проходить назовні через радіальний проріз 11 у центральній частині корпу 54600 са 1 (фіг 2) У бічних дисках 4, 5 і центральному рухомому диску 6 виконані ВІДПОВІДНІ ОДИН одному наскрізні отвори 12 для пропускання робочого середовища Зовнішня циліндрична поверхня центрального рухомого диска 6 є опуклою і має лиски 13, 14 (фіг 2), завдяки яким виключається обертальний рух цього диска відносно кільцевого елемента 7 Запірно-регулюючий прямоточний кран працює наступним чином Кран може перебувати в одному з таких станів цілком відкритому, цілком закритому та у проміжному У цілком відкритому стані крана (фіг 1, 2) отвори 12 у дисках затвора повністю суміщені Пропуск середовища при цьому максимальний, а ручка 8 знаходиться в крайньому положенні «відкрито», впираючись у кінець радіального прорізу 11 у центральній частині корпуса 1 При повороті в інше крайнє положення «закрито» ручка 8 впирається у протилежний кінець прорізу 11 і кран переходить у повністю закритий стан Отвори 12 центрального рухомого диска 6 зміщуються відносно ВІДПОВІДНИХ отворів у нерухомих дисках 4, 5, які повністю перекриваються У проміжних положеннях ручки 8 отвори 12 у дисках 4, 5 і 6 зміщені Площа прохідного перерізу крана менше, ніж у цілком відкритому стані, і зменшується в міру повороту ручки 8 до положення «закрито» Тим самим здійснюється регулювання потоку робочого середовища Якісна обробка поверхонь стиснутих між собою дисків і наявність суцільних зон перекриття навколо отворів забезпечують герметичність затвора відносно трубопроводу і зовнішнього середовища 54600 A-A ФІГ.1 ФІГ.2 Підписано до друку 03 04 2003 p Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
