Фільтрпрес для фільтрування пивних заторів і готового пива

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 65936

Опубліковано: 26.12.2011

Автори: Піддубний Володимир Антонович, Соколенко Анатолій Іванович

Завантажити PDF файл.

Формула / Реферат

Фільтрпрес для фільтрування пивних заторів і готового пива, що складається з горизонтально розташованих і взаємодіючих упорної, нажимної і фільтрувальних плит та рам, фільтрувальної тканини у вигляді нескінченної стрічки, камери регенерації фільтрувальної тканини, колекторів, які підводять та відводять продукцію, приводу переміщення фільтрувальної тканини і механізму затискування фільтрувальних плит та рам, який відрізняється тим, що механізм затискування фільтрувальних плит та рам виконано у вигляді тягового елемента, який пов'язаний з приводом через напрямні ролики, встановлені на упорній і нажимній плитах, при цьому привод виконано у вигляді барабанів, встановлених на диференціалі, який взаємодіє з редуктором.

Текст

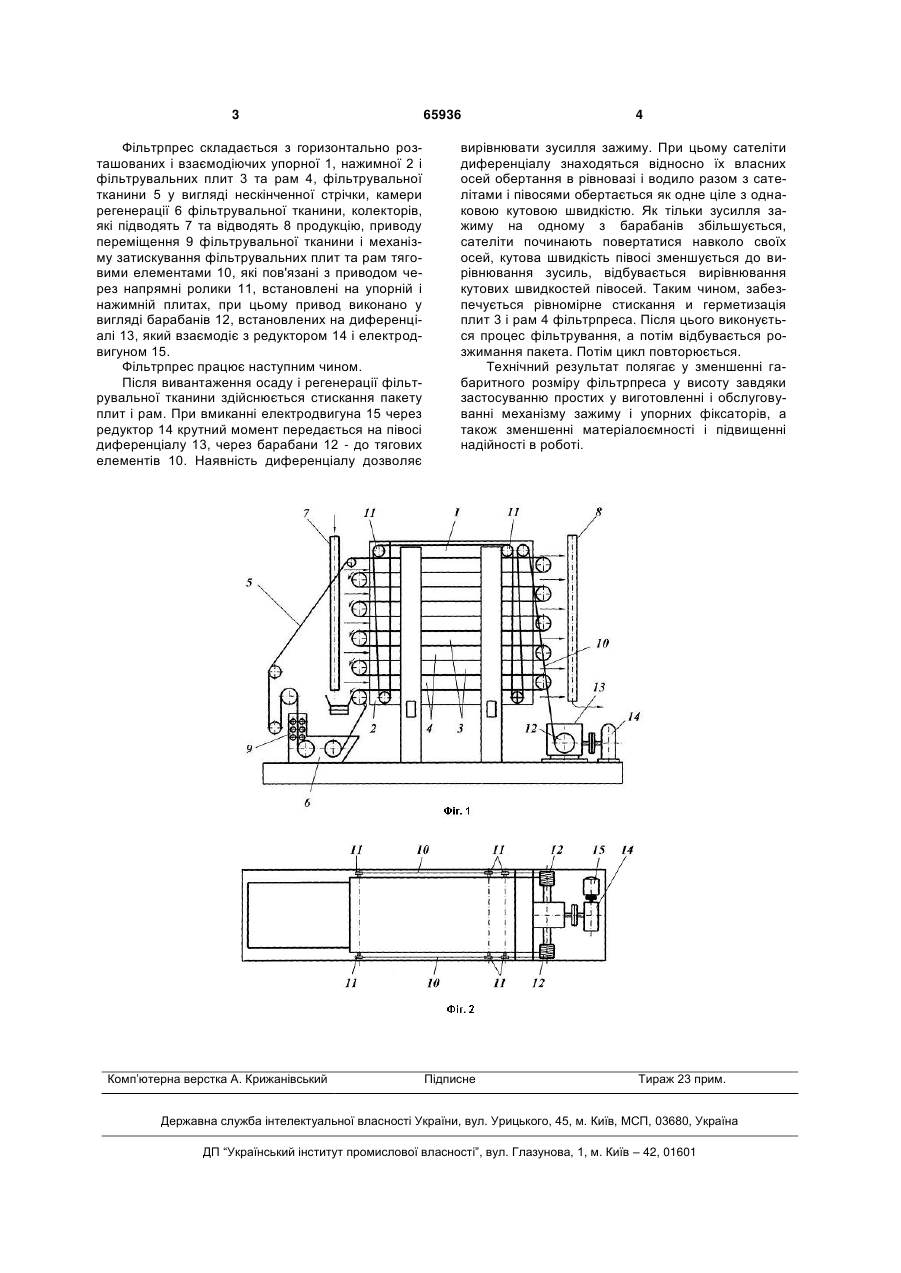

Фільтрпрес для фільтрування пивних заторів і готового пива, що складається з горизонтально розташованих і взаємодіючих упорної, нажимної і фільтрувальних плит та рам, фільтрувальної тка 3 Фільтрпрес складається з горизонтально розташованих і взаємодіючих упорної 1, нажимної 2 і фільтрувальних плит 3 та рам 4, фільтрувальної тканини 5 у вигляді нескінченної стрічки, камери регенерації 6 фільтрувальної тканини, колекторів, які підводять 7 та відводять 8 продукцію, приводу переміщення 9 фільтрувальної тканини і механізму затискування фільтрувальних плит та рам тяговими елементами 10, які пов'язані з приводом через напрямні ролики 11, встановлені на упорній і нажимній плитах, при цьому привод виконано у вигляді барабанів 12, встановлених на диференціалі 13, який взаємодіє з редуктором 14 і електродвигуном 15. Фільтрпрес працює наступним чином. Після вивантаження осаду і регенерації фільтрувальної тканини здійснюється стискання пакету плит і рам. При вмиканні електродвигуна 15 через редуктор 14 крутний момент передається на півосі диференціалу 13, через барабани 12 - до тягових елементів 10. Наявність диференціалу дозволяє Комп’ютерна верстка А. Крижанівський 65936 4 вирівнювати зусилля зажиму. При цьому сателіти диференціалу знаходяться відносно їх власних осей обертання в рівновазі і водило разом з сателітами і півосями обертається як одне ціле з однаковою кутовою швидкістю. Як тільки зусилля зажиму на одному з барабанів збільшується, сателіти починають повертатися навколо своїх осей, кутова швидкість півосі зменшується до вирівнювання зусиль, відбувається вирівнювання кутових швидкостей півосей. Таким чином, забезпечується рівномірне стискання и герметизація плит 3 і рам 4 фільтрпреса. Після цього виконується процес фільтрування, а потім відбувається розжимання пакета. Потім цикл повторюється. Технічний результат полягає у зменшенні габаритного розміру фільтрпреса у висоту завдяки застосуванню простих у виготовленні і обслуговуванні механізму зажиму і упорних фіксаторів, а також зменшенні матеріалоємності і підвищенні надійності в роботі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Filter press for filtering beer mash and finished beer

Автори англійською

Piddubnyi Volodymyr Antonovych, Sokolenko Anatolii Ivanovych

Назва патенту російською

Фильтрпресс для фильтрования пивных заторов и готового пива

Автори російською

Поддубный Владимир Антонович, Соколенко Анатолий Иванович

МПК / Мітки

МПК: C12C 7/14, B30B 7/00

Мітки: фільтрпрес, пивних, фільтрування, заторів, готового, пива
