Тяговий пристрій для круглокільцевих ланцюгів

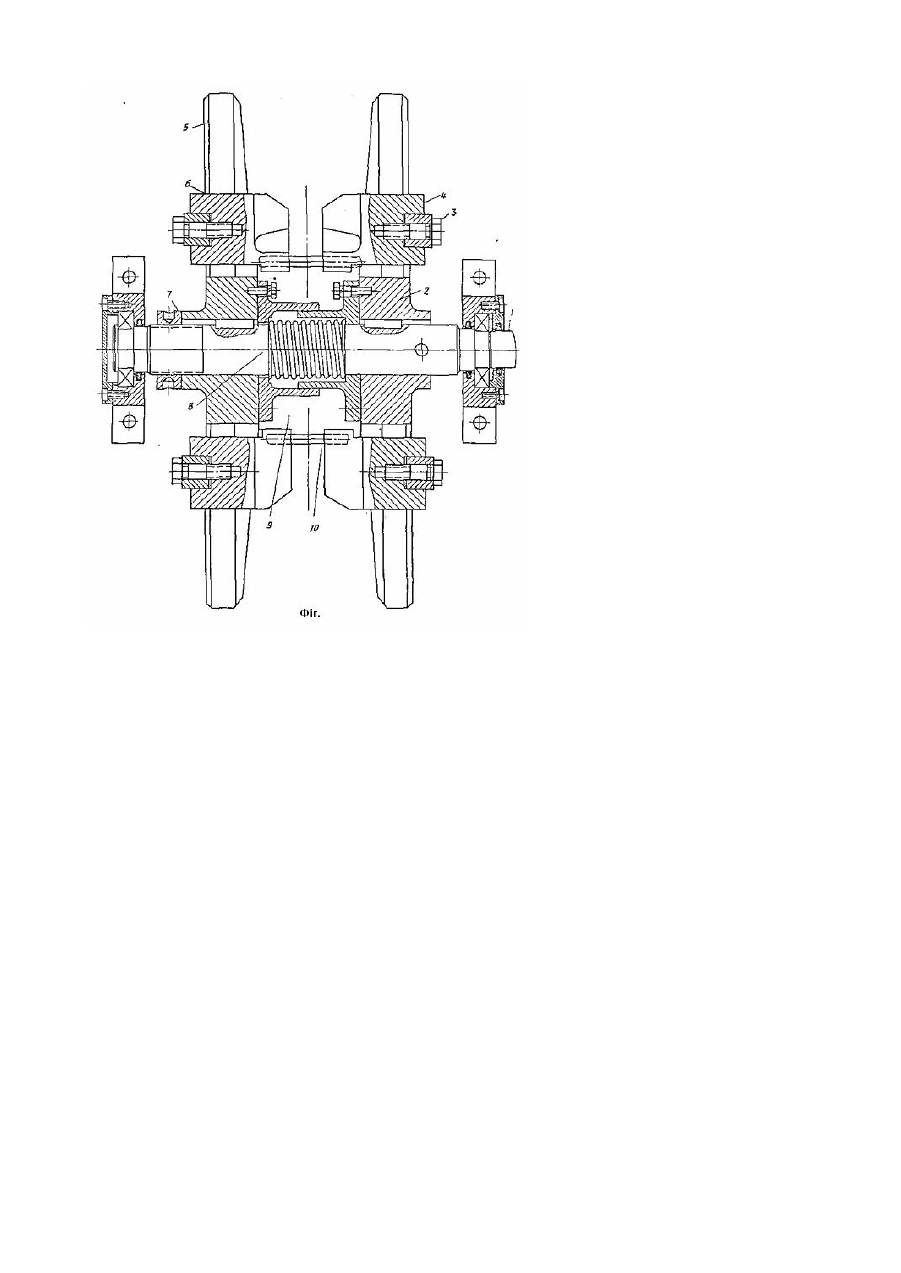

Винахід відноситься до машинобудування, зокрема, до пристроїв для виконання переміщення круглокільцевих ланцюгів у те хнологічній ліній ремонтного виробництва. Відомий тяговий пристрій для круглокільцевих ланцюгів [Морозов В.Я., Соколов Л.И., Ремонт судовых устройств и палубных механизмов. - М.: Транспорт, 1972.], який має тяглову лебідку з ланцюгово ведучими кулачками та ведучим валом, обертання якого викликав переміщення ланцюгововедучих кулачків і накладеної на неї круглокільцевого ланцюга, при цьому прототип має тяглову лебідку зі шківом барабанної форми, поверхня якого обладнана ланцюгово ведучими кулачками. Шків за формою циліндричний, розмір його діаметра розрахований залежно від калібру встановленого ланцюга. Для установки на тягу ланцюга іншого калібру необхідно змінювати діаметр шківа лебідки. У основу винаходу поставлена задача удосконалення тягового пристрою круглокільцевих ланцюгів, в якому для здійснення тяги ланцюгів різних калібрів застосовують лебідку дискового типу. У дисках, які приводяться в обертання від ведучого валу, роблять прорізи на різних радіальних відстанях від вісі валу і в них встановлюють ланцюгово ведучі кулачки, забезпечується виконання робіт з ланцюгами різного калібру, без капітальних переобладнань пристрою. Тим самим розширюється коло застосування обладнання і за рахунок цього знижується вартість і підвищується продуктивність робіт. Поставлена задача вирішується тим, що: - на ведучий вал, який покладений на підшипниках, взаємодіє з двома дисками - нерухомим та рухомим, у їх порожнинах на різних відстанях від вісі вала виконані окружні прорізі, у яких встановлюються та закріплюються ланцюгово ведучі кулачки, для потрібного калібру ланцюга; - рухомий диск встановлюється з ковзаючою шпонкою, віджимається від нерухомого диску спіральною пружиною і його осьове положення фіксовано стопорною гайкою; - встановляється кожух, який охороняє спіральну пружину від забруднення, і шпильки для контролю якості установки кулачків. Між сукупністю суттєвих ознак заявленого винаходу та досягаємим технічним результатом є наступний причинно-наслідковий зв'язок. Для пересування кругло кільцевого ланцюга у прототипі, ланцюг вкладається на поверхню шківа, який має форму барабана і обладнану ланцюгово ведучими кулачками. Розмір діаметра шківа встановлюють в залежності від калібру ланцюга. У запропонованій дисковій лебідці ланцюгово ведучі кулачки встановлюють у колоподібних прорізях, виконаних на різних відстанях від вісі валу, який мав різну довжину, що дозволяє послідовно встановлювати ланцюги різного калібру, без капітального розбирання пристрою. Суть винаходу пояснюється графічним матеріалом, на Фіг. - зображена дискова тяглова лебідка для кругло кільцевих ланцюгів. На Фіг. зазначені: ведучий вал 1, нерухомий диск 2, різьбове кріплення 3, ланцюгово ведучі кулачки 4 та 6, диск рухомий підпружинений 5, гайка стопорна 7, пружина для розжиму дисків 8, кожух захисту пружини від забруднення 9, шпилька 10 для контролю правильності установки кулачків. Перед початком роботи за калібром встановлюваного ланцюга визначають для розміщення ланцюгово ведучи х к улачків у дисках окружну прорізь між дисками 2 та 5, підбирають та встановлюють у ни х ланцюгово ведучі кулачки 4 та 6,проводять очистку від забруднення пружини 8, перевіряють правильність установки ланцюгово ведучих кулачків за шпильками 10, закріплюють ланцюгово ведучі кулачки різьбовим пристроєм 3, перевіряють надійність кожуха 9 і затискають гайку стопора 7. Працює пристрій наступним чином: На ланцюгово ведучі кулачки 6 та 4 накладають обраний кругло-кільцевий ланцюг, перевіряють легкість пересування та потім, зокрема, обертанням ведучого валу і здійснюють обертання дисків 2 та 5 з кулачками 4 та 6 і виконується робоче пересування кругло-кільцевого ланцюга. Переваги запропонованого пристрою в порівнянні з прототипом, в те що пристрій мав можливість тяглового переміщення круглокільцевого ланцюга у ремонтному виробництві за декількома технологічними лініями без капітальної розборки та установки і послідовного обладнання цих ліній, що підвищує продуктивність праці та знижує вартість виконання робіт.
