C21D 9/40 — кілець; бандажів підшипників

Номер патенту: 90101

Опубліковано: 12.05.2014

Автори: Боляк Володимир Романович, Глотка Олександр Анатолійович, Мороз Олексій Миколайович, Канюка Віктор Іванович

МПК: C21D 9/40

Мітки: спосіб, підшипникової, сталі, визначення, довговічності

Формула / Реферат:

Спосіб визначення довговічності підшипникової сталі, який передбачає оцінку об'ємного вмісту неметалевих включень методами кількісної металографії з корегуванням об'ємної частки включень різного типу та різних розмірних груп і розрахунок довговічності за формулою, який відрізняється тим, що окремо визначають об'ємну долю включень кожного типу та кожної розмірної групи розташовані в карбідних смугах та поза ними, а формула має...

Номер патенту: 101827

Опубліковано: 13.05.2013

Автори: Грачов Валерій Іванович, Олійник Ярослав Вадимович, Полуектов Володимир Юрійович, Олійник Вадим Анатолійович, Біба Віктор Іванович, Понікарчук Анатолій Миронович

МПК: C21D 1/42, C21D 1/06, C21D 1/10 ...

Мітки: ланцюгів, термообробки, спосіб, кругло-кільцевих, пристрій

Формула / Реферат:

1. Спосіб термообробки кругло-кільцевих ланцюгів, що включає індукційне нагрівання виробу до температури 950-1000 °С та наступне охолодження, який відрізняється тим, що нагрівання ланцюга здійснюють із частотою індукційного струму в межах 2000-8000 Гц при потужності струму 250-500 кВт, при цьому час після закінчення індукційного нагрівання до початку охолодження не перевищує 8 с, а наступне охолодження виконують із інтенсивністю тепловідводу...

Номер патенту: 101440

Опубліковано: 25.03.2013

Автори: Гіршфельд Анатолій Мусійович, Сімсон Едуард Альфредович, Прево Іван Дмитрович, Проценко Юрій Васильович

МПК: C21D 1/10, C21D 1/06, F16C 33/58, C21D 9/40 ...

Мітки: підшипник, гартування, підшипника, кілець, спосіб, кочення

Формула / Реферат:

1. Спосіб гартування сталевого підшипника кочення, що включає попереднє гартування матеріалу його кілець з наступним індукційним нагріванням щонайменше частини матеріалу кілець та їх охолодженням, який відрізняється тим, що як попереднє гартування здійснюють об'ємне гартування кілець сталі зі складом, що містить С 0,95-1,05 мас. %, Si 0,15-0,3 мас. %, Μn 0,15-0,3 мас. %, Cr 0,35-0,5 мас. %, Ni, Сu не більше 0,3 мас. %, Ρ, S не...

Номер патенту: 64385

Опубліковано: 16.02.2004

Автори: Харісова Рената Реїсовна, Костін Едуард Олександрович, Алімов Валерій Іванович

МПК: C21D 9/40

Мітки: кілець, спосіб, відновної, обробки, зношених, підшипників

Формула / Реферат:

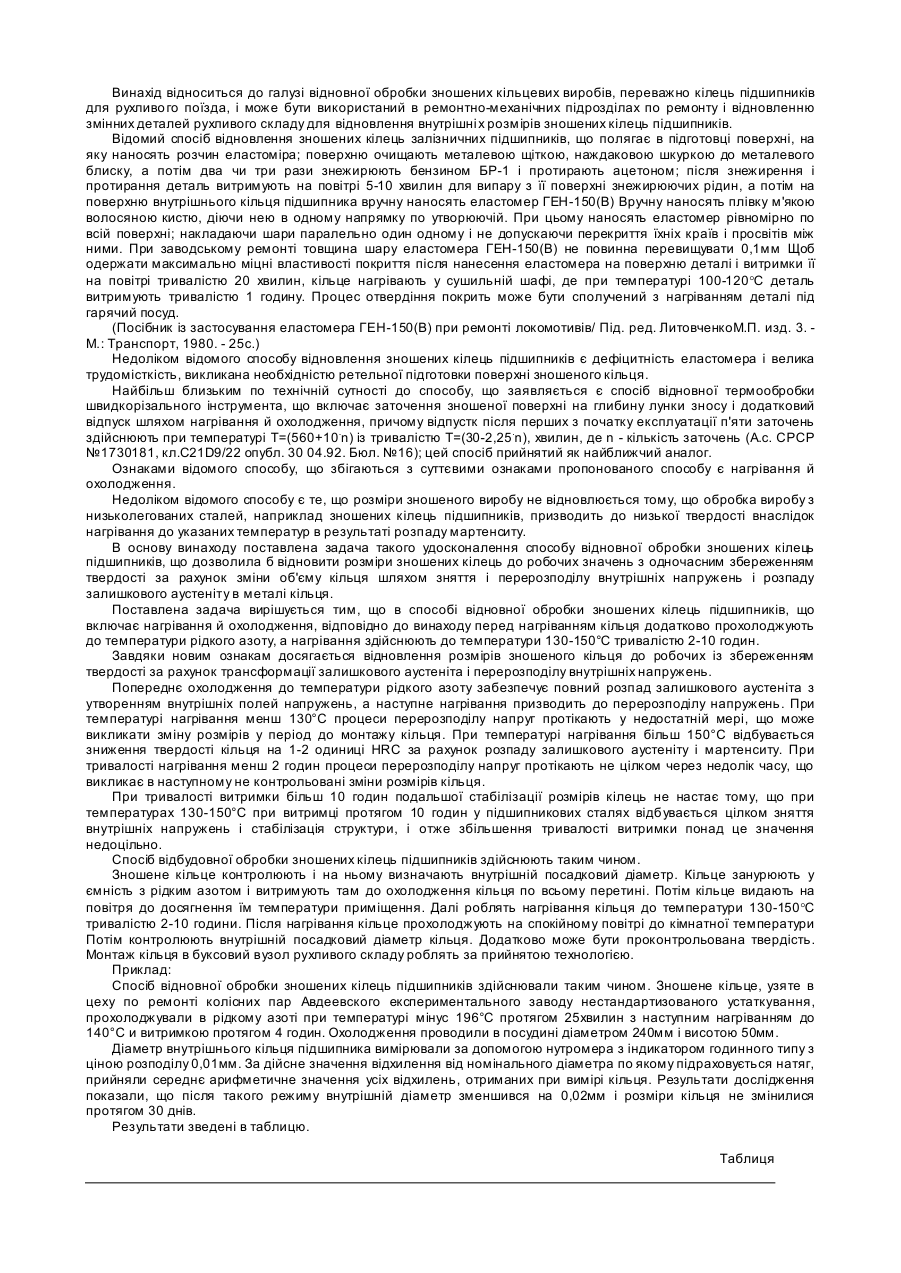

Спосіб відновної обробки зношених кілець підшипників, що включає нагрівання та охолодження, який відрізняється тим, що перед нагріванням кільця додатково охолоджують до температури рідкого азоту, а нагрівання здійснюють до температури 130-150°С тривалістю 2-10 годин.

Номер патенту: 53740

Опубліковано: 17.02.2003

Автори: Бочаров Андрій Анатолійович, Ричка Василь Лукич, Бочаров Анатолій Олексійович

МПК: C21D 9/40, C21D 9/56, F27B 9/00 ...

Мітки: круглокільцевих, ланцюгів, термообробки, зварних, піч, шахтна

Формула / Реферат:

Шахтна піч для термообробки круглокільцевих зварних ланцюгів, що включає утворену футерованими корпусом та кришкою камеру нагріву з нагрівальними елементами та вікнами для проходу ланцюгів, яка відрізняється тим, що верхня частина корпусу печі устаткована кінематично зв'язаними між собою горизонтальними валами з щільно розташованими по всій довжині кожної розміщеної в камері нагріву ділянки вала зірочками з однаковою кількістю зуб'їв, в...

Номер патенту: 29570

Опубліковано: 15.11.2000

Автори: Мороз Олексій Миколаївич, Спектор Яків Ісаакович, Шульгіна Людмила Миколаївна, Хвалін Олександр Петрович, Ляшенко Володимир Прохорович

МПК: C21D 9/40

Мітки: довготривалості, спосіб, сталі, визначення, підшипникової

Текст:

...результатов проведены натурные испытания подшипников, изготовленных из металла указанных плавок„ Сопоставительные данные результатов испытаний, а также результатов расчетного определения долговечности по предложенному способу и способу-прототипу получают путем нахождения объемного содержания оксидных (в том числе глобулярных) и сульфидных включений и на основании результатов рассчитывают исискомую долговечность по формуле = 0,861±1,252)...
