Циліндричний трієр

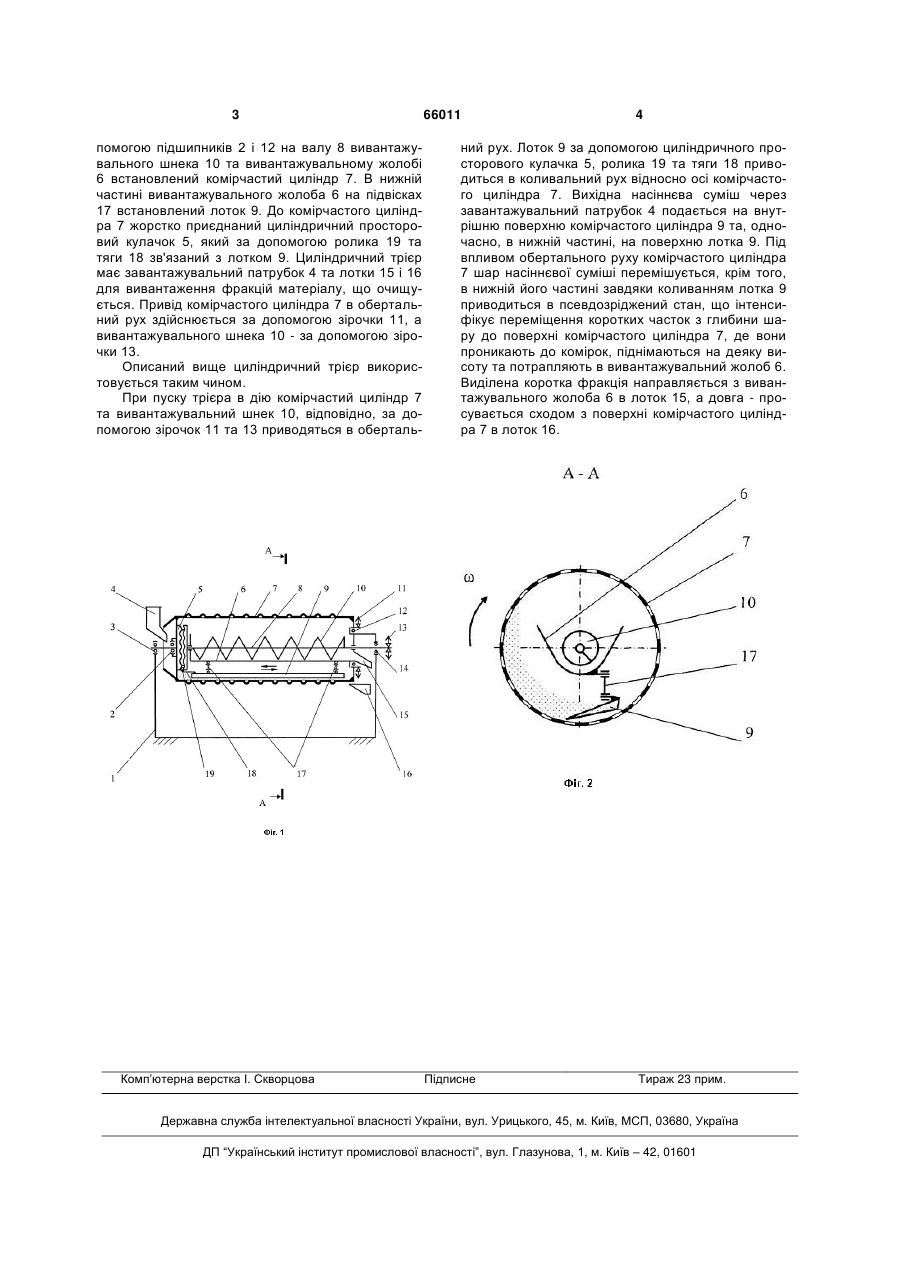

Циліндричний трієр, що включає раму, комірчастий циліндр, жолоб з шнеком та приводи, який відрізняється тим, що внутрішня порожнина комірчастого циліндра обладнана лотком, встановленим з можливістю здійснення коливного руху відносно поздовжньої осі. (19) (21) u201105205 (22) 26.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 помогою підшипників 2 і 12 на валу 8 вивантажувального шнека 10 та вивантажувальному жолобі 6 встановлений комірчастий циліндр 7. В нижній частині вивантажувального жолоба 6 на підвісках 17 встановлений лоток 9. До комірчастого циліндра 7 жорстко приєднаний циліндричний просторовий кулачок 5, який за допомогою ролика 19 та тяги 18 зв'язаний з лотком 9. Циліндричний трієр має завантажувальний патрубок 4 та лотки 15 і 16 для вивантаження фракцій матеріалу, що очищується. Привід комірчастого циліндра 7 в обертальний рух здійснюється за допомогою зірочки 11, а вивантажувального шнека 10 - за допомогою зірочки 13. Описаний вище циліндричний трієр використовується таким чином. При пуску трієра в дію комірчастий циліндр 7 та вивантажувальний шнек 10, відповідно, за допомогою зірочок 11 та 13 приводяться в оберталь Комп’ютерна верстка І. Скворцова 66011 4 ний рух. Лоток 9 за допомогою циліндричного просторового кулачка 5, ролика 19 та тяги 18 приводиться в коливальний рух відносно осі комірчастого циліндра 7. Вихідна насіннєва суміш через завантажувальний патрубок 4 подається на внутрішню поверхню комірчастого циліндра 9 та, одночасно, в нижній частині, на поверхню лотка 9. Під впливом обертального руху комірчастого циліндра 7 шар насіннєвої суміші перемішується, крім того, в нижній його частині завдяки коливанням лотка 9 приводиться в псевдозріджений стан, що інтенсифікує переміщення коротких часток з глибини шару до поверхні комірчастого циліндра 7, де вони проникають до комірок, піднімаються на деяку висоту та потрапляють в вивантажувальний жолоб 6. Виділена коротка фракція направляється з вивантажувального жолоба 6 в лоток 15, а довга - просувається сходом з поверхні комірчастого циліндра 7 в лоток 16. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
