Трієр

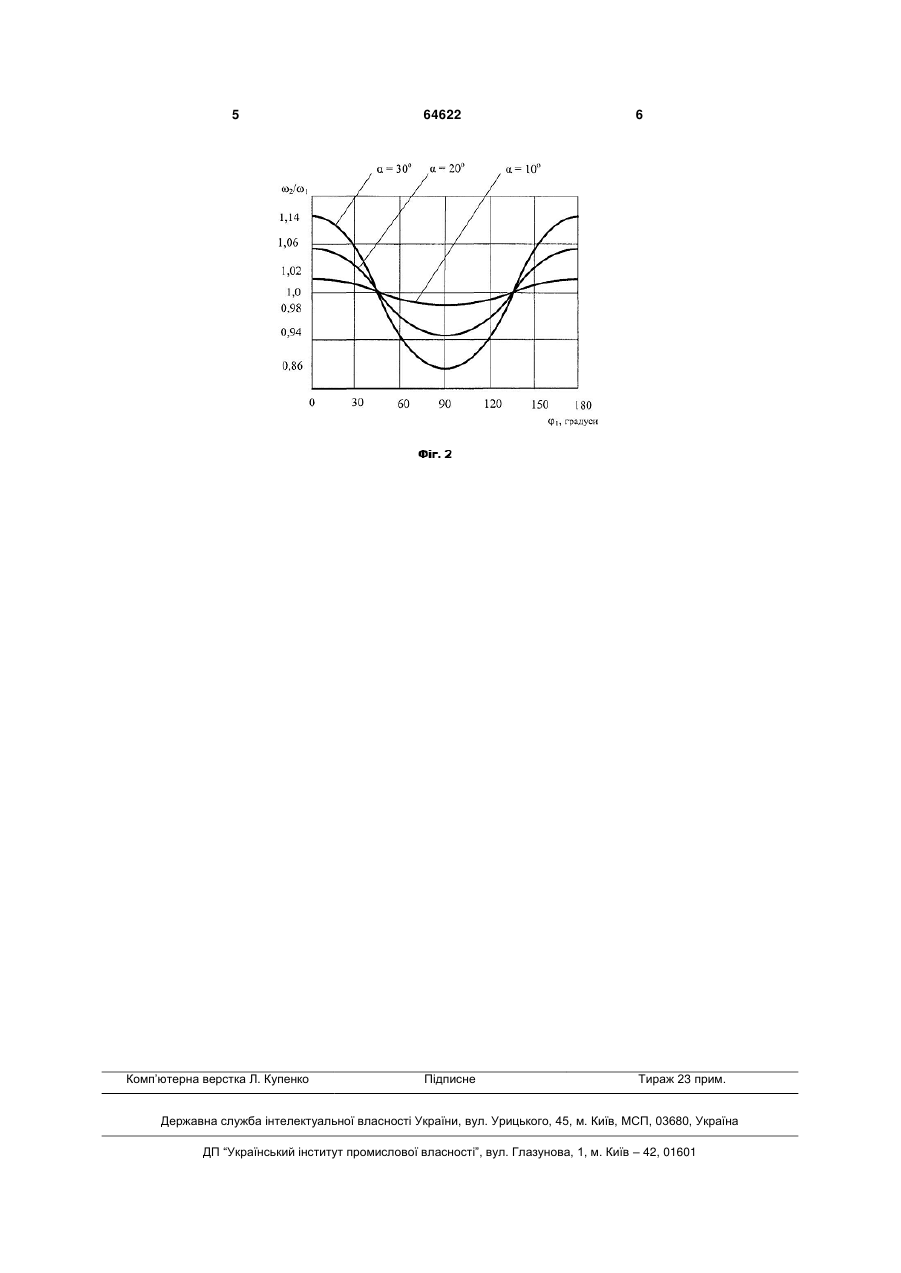

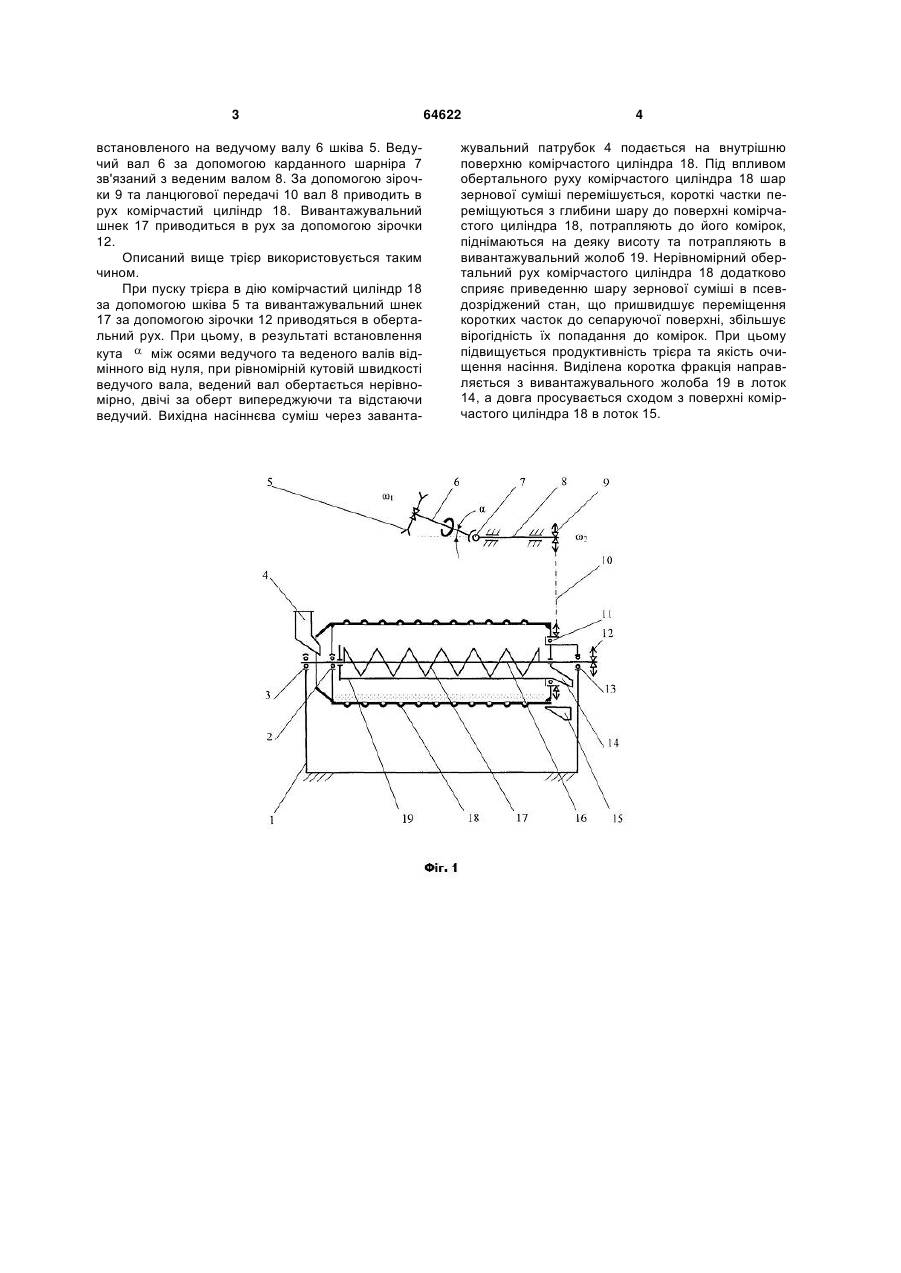

Трієр, що містить раму, комірчастий циліндр, жолоб з шнеком та приводи, який відрізняється тим, що привід комірчастого циліндра обладнаний одношарнірною карданною передачею. (19) (21) u201105223 (22) 26.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ 3 встановленого на ведучому валу 6 шківа 5. Ведучий вал 6 за допомогою карданного шарніра 7 зв'язаний з веденим валом 8. За допомогою зірочки 9 та ланцюгової передачі 10 вал 8 приводить в рух комірчастий циліндр 18. Вивантажувальний шнек 17 приводиться в рух за допомогою зірочки 12. Описаний вище трієр використовується таким чином. При пуску трієра в дію комірчастий циліндр 18 за допомогою шківа 5 та вивантажувальний шнек 17 за допомогою зірочки 12 приводяться в обертальний рух. При цьому, в результаті встановлення кута  між осями ведучого та веденого валів відмінного від нуля, при рівномірній кутовій швидкості ведучого вала, ведений вал обертається нерівномірно, двічі за оберт випереджуючи та відстаючи ведучий. Вихідна насіннєва суміш через заванта 64622 4 жувальний патрубок 4 подається на внутрішню поверхню комірчастого циліндра 18. Під впливом обертального руху комірчастого циліндра 18 шар зернової суміші перемішується, короткі частки переміщуються з глибини шару до поверхні комірчастого циліндра 18, потрапляють до його комірок, піднімаються на деяку висоту та потрапляють в вивантажувальний жолоб 19. Нерівномірний обертальний рух комірчастого циліндра 18 додатково сприяє приведенню шару зернової суміші в псевдозріджений стан, що пришвидшує переміщення коротких часток до сепаруючої поверхні, збільшує вірогідність їх попадання до комірок. При цьому підвищується продуктивність трієра та якість очищення насіння. Виділена коротка фракція направляється з вивантажувального жолоба 19 в лоток 14, а довга просувається сходом з поверхні комірчастого циліндра 18 в лоток 15. 5 Комп’ютерна верстка Л. Купенко 64622 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
