Комбінований спосіб регулювання потужності багатоциліндрового двигуна
Номер патенту: 66184
Опубліковано: 26.12.2011
Автори: Грабенко Михайло Дмитрович, Галущак Дмитро Олександрович, Галущак Олександр Олександрович, Поляков Андрій Павлович
Формула / Реферат
Комбінований спосіб регулювання потужності багатоциліндрового двигуна, в якому двигун обладнують електронною системою вприскування, за допомогою якої забезпечують програмне відключення однакової кількості робочих циклів на кожний із циліндрів двигуна послідовним переміщенням, який відрізняється тим, що одночасно з відключенням робочих циклів забезпечують програмне відключення робочих циліндрів, причому при 50 % навантаженні, для регулювання потужності, відключають групу окремих робочих циліндрів, при навантаженні двигуна менше ніж 50 %, та на холостому ходу, відключають одну групу окремих циліндрів, а для необхідної кількості циліндрів другої (робочої) групи відключають окремі робочі цикли, при навантаженні більше ніж 50 % регулювання потужності забезпечують відключенням окремих робочих циклів циліндрів.
Текст

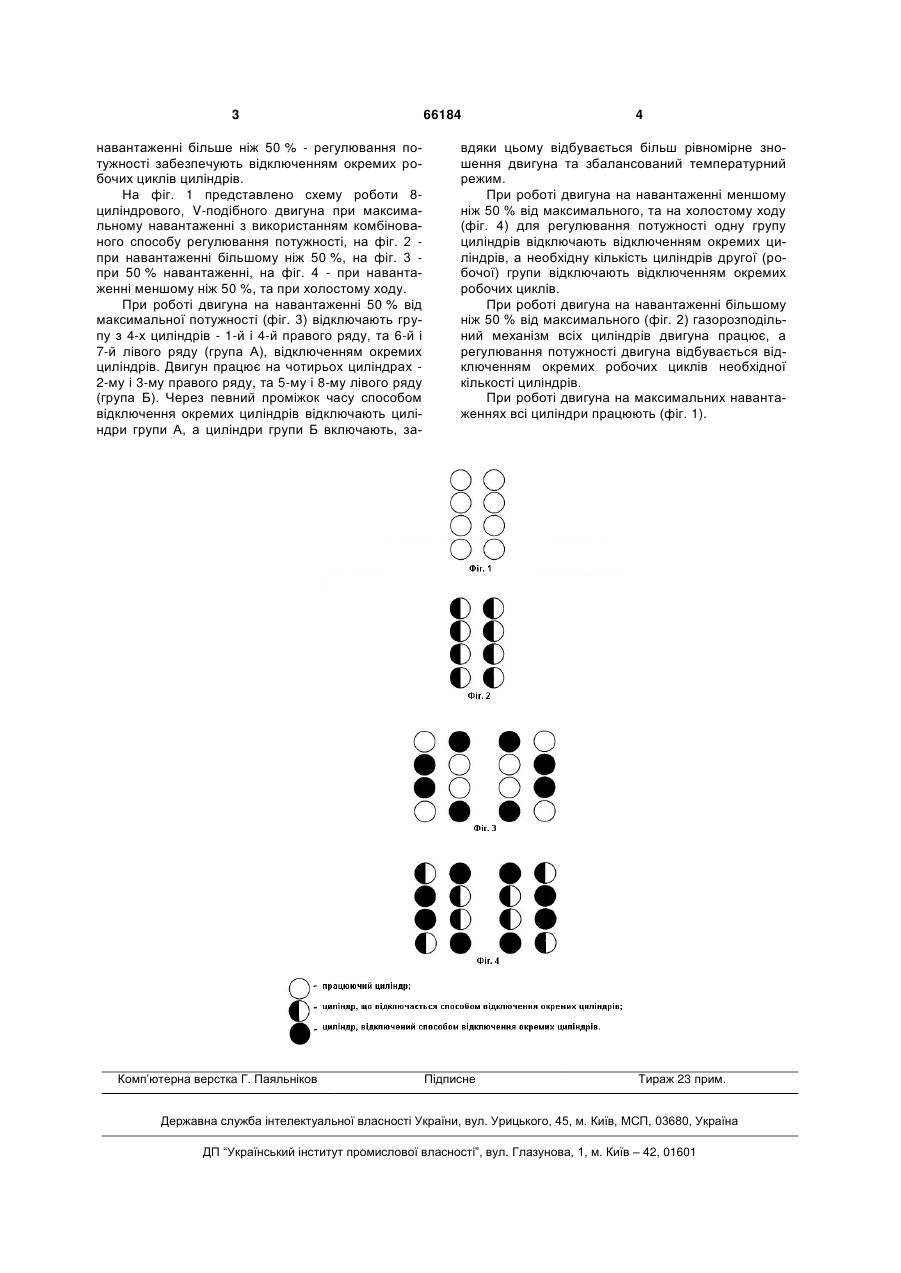

Комбінований спосіб регулювання потужності багатоциліндрового двигуна, в якому двигун обладнують електронною системою вприскування, за допомогою якої забезпечують програмне відклю 3 навантаженні більше ніж 50 % - регулювання потужності забезпечують відключенням окремих робочих циклів циліндрів. На фіг. 1 представлено схему роботи 8циліндрового, V-подібного двигуна при максимальному навантаженні з використанням комбінованого способу регулювання потужності, на фіг. 2 при навантаженні більшому ніж 50 %, на фіг. 3 при 50 % навантаженні, на фіг. 4 - при навантаженні меншому ніж 50 %, та при холостому ходу. При роботі двигуна на навантаженні 50 % від максимальної потужності (фіг. 3) відключають групу з 4-х циліндрів - 1-й і 4-й правого ряду, та 6-й і 7-й лівого ряду (група А), відключенням окремих циліндрів. Двигун працює на чотирьох циліндрах 2-му і 3-му правого ряду, та 5-му і 8-му лівого ряду (група Б). Через певний проміжок часу способом відключення окремих циліндрів відключають циліндри групи А, а циліндри групи Б включають, за Комп’ютерна верстка Г. Паяльніков 66184 4 вдяки цьому відбувається більш рівномірне зношення двигуна та збалансований температурний режим. При роботі двигуна на навантаженні меншому ніж 50 % від максимального, та на холостому ходу (фіг. 4) для регулювання потужності одну групу циліндрів відключають відключенням окремих циліндрів, а необхідну кількість циліндрів другої (робочої) групи відключають відключенням окремих робочих циклів. При роботі двигуна на навантаженні більшому ніж 50 % від максимального (фіг. 2) газорозподільний механізм всіх циліндрів двигуна працює, а регулювання потужності двигуна відбувається відключенням окремих робочих циклів необхідної кількості циліндрів. При роботі двигуна на максимальних навантаженнях всі циліндри працюють (фіг. 1). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined method for control of power of a multi-cylinder engine
Автори англійськоюPoliakov Andrii Pavlovych, Haluschak Dmytro Oleksandrovych, Haluschak Oleksandr Oleksandrovych, Hrabenko Mykhailo Dmytrovych
Назва патенту російськоюКомбинированный способ регулировки мощности многоцилиндрового двигателя
Автори російськоюПоляков Андрей Павлович, Галущак Дмитрий Александрович, Галущак Александр Александрович, Грабенко Михаил Дмитриевич
МПК / Мітки
МПК: F02D 17/00
Мітки: комбінований, регулювання, спосіб, багатоциліндрового, потужності, двигуна
