Навантажувальний орган

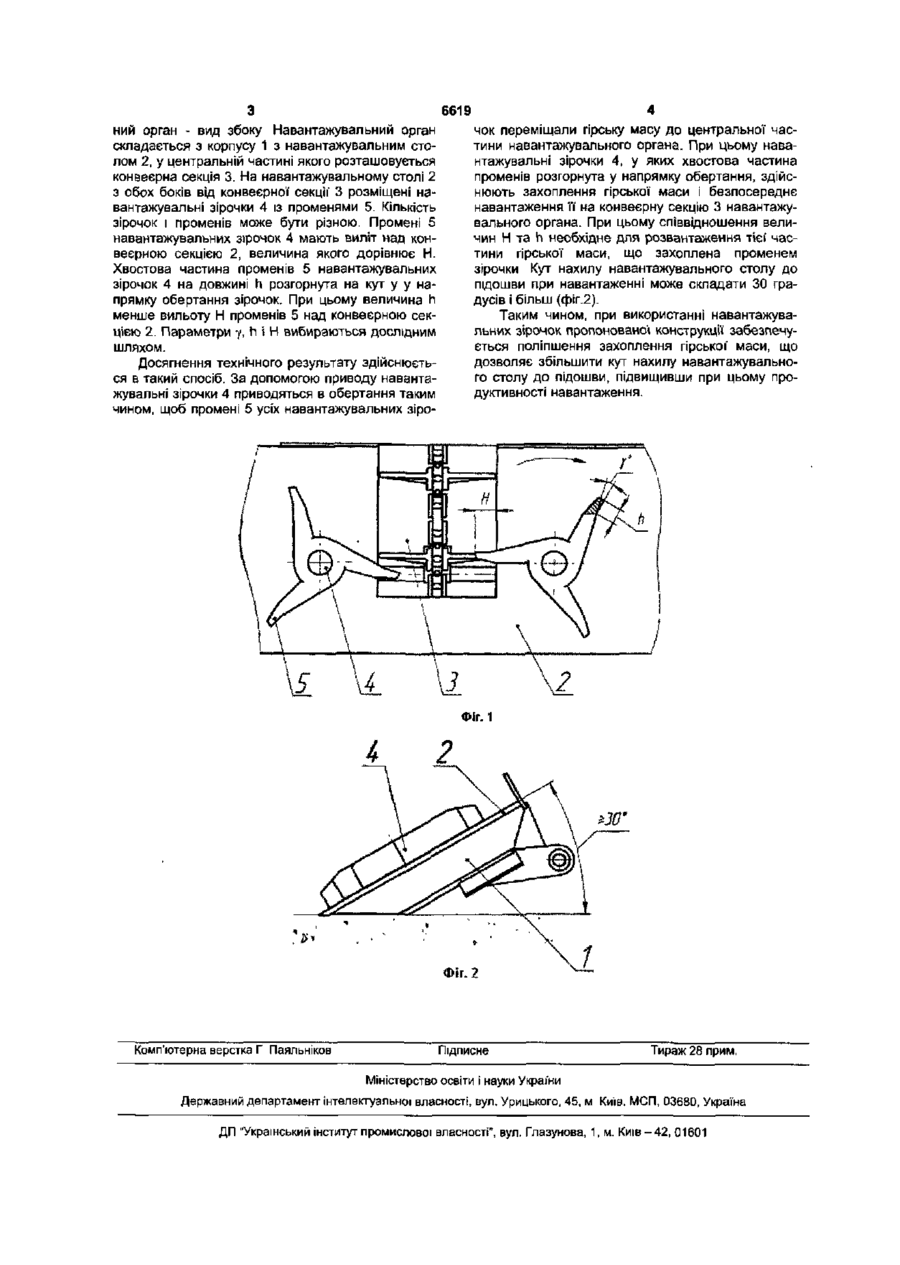

Навантажувальний орган, що містить корпус з навантажувальним столом, розташовану в центральній частині корпусу конвеєрну секцію, навантажувальні зірочки, розташовані на навантажувальному столі з різних боків від конвеєрної секції таким чином, що їхні промені мають виліт величиною Н над конвеєрною секцією, який відрізняється тим, що хвостова частина променів навантажувальних зірочок на довжині h розгорнута на кут у у напрямку обертання зірочок, причому h < Н. Корисна модель належить до гірничої промисловості та Інших галузей і може бути використана в прохідницьких комбайнах, навантажувальних та інших машинах, що мають активний навантажувальний орган Найбільш близьким до пропонованої' корисної моделі є навантажувальний орган прохідницького комбайна КПД [див журнал "Вугілля України", № 2, 2003, тит сторінка] Навантажувальний орган складається з корпусу, верхня частина якого є навантажувальним столом, конвеєрної секції, розташованої в центральній частині корпусу, двох навантажувальних зірочок, розташованих на навантажувальному столі з різних боків від конвеєрної секції Промені навантажувальних зірочок мають виліт величини Н над конвеєрною секцією Конструкція прототипу має ряд недоліків Невеликий кут нахилу навантажувального столу до підошви не дозволяє розмістити привідну частину органа І ролик конвеєра поблизу переднього краю навантажувального столу, що утрудняє переміщення гірської маси до конвеєрної секції. Промені навантажувальних зірочок по всій довжині виконані прямими, що не дозволяє ефективно захоплювати гірську масу при великому куті нахилу навантажувального столу до підошви і піднімати неї до рівня конвеєрної секції. Крім того, при роботі машини вниз по ухилу, погіршується навантаження гірської' маси на конвеєрну секцію, що також зв'язано з геометрією променів зірочки В основу корисної моделі поставлена задача. у навантажувальному органі, шляхом зміни його конструкції, забезпечити поліпшення захоплення гірської маси навантажувальними зірочками, що дозволить збільшити кут нахилу навантажувального столу до підошви, а отже, наблизити конвеєрну секцію до переднього краю навантажувального столу для підвищення продуктивності навантаження. Поставлена задача вирішується за рахунок того, що в навантажувальному органі, що містить корпус з навантажувальним столом, розташовану в центральній частині корпусу конвеєрну секцію, навантажувальні зірочки, розташовані на навантажувальному столі з різних боків від конвеєрної секції таким чином, що їхні промені мають виліт величиною Н над конвеєрною секцією, відповідно до корисної моделі, хвостова частина променів навантажувальних зірочок на довжині h розгорнута на кут унапрямку обертання, причому h
